ABB ACS55-01N-01A4-2 [157/268] Aansluiting van de voeding en de motor
![ABB ACS55-01N-01A4-2 [157/268] Aansluiting van de voeding en de motor](/views2/1556659/page157/bg9d.png)
NL 157

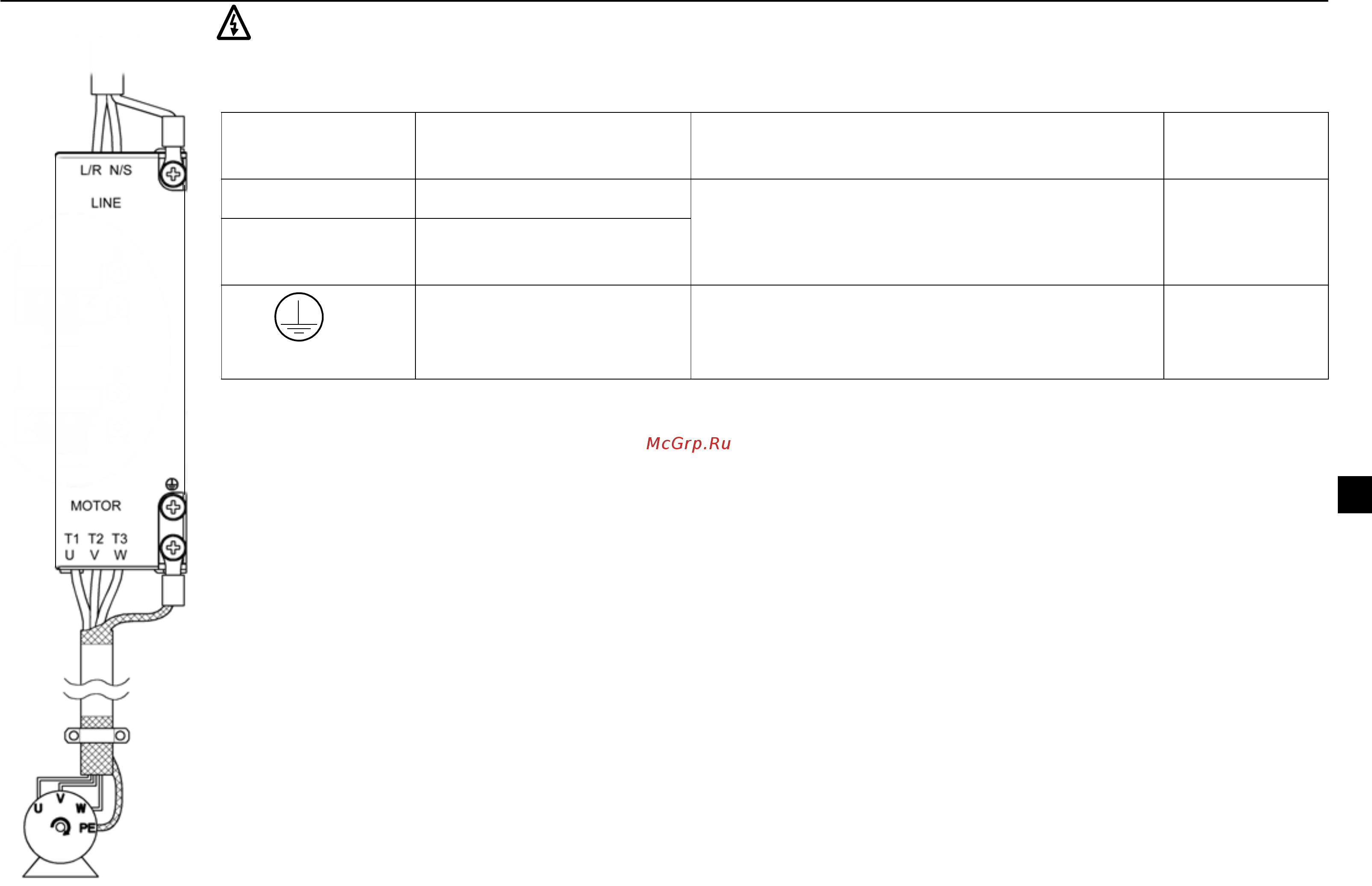

Aansluiting van de voeding en de motor
Waarschuwing! Zorg er voor dat de hoofdvoeding uitgeschakeld is alvorens aan de installatie te beginnen.
Opmerking: Zorg voor de juiste voeding! Het aansluiten van 230 VAC op de ACS55 omvormer met nominale
waarde 115 VAC ingang zal de omvormer beschadigen!
Waarschuwing!
Als het koellichaam niet goed geaard is, kunt u een elektrische schok krijgen bij aanraking van het koellichaam.
Opmerking: Gebruik alleen de meegeleverde M4x8 combischroeven. De maximaal toegestane indringdiepte voor
de aardschroeven is 6mm.
Volg de plaatselijke regels voor kabeldoorsneden. Gebruik vermogenskabel met nominale temperatuur van 60°C
(140°F), of 75°C (167°F) als de omgevingstemperatuur boven de 30°C (86°F) ligt. Zie ook Verdere bekabeling en
EMC-instructies op pagina 159.
De aardlekstroom van de ACS55 kan groter worden dan 3,5 mA AC / 10 mA DC. Volgens EN50178 mag de
ACS55 alleen gebruikt worden in een permanente installatie.
Ingangszekering
Zie Technische gegevens op pagina 162 voor aanbevolen typen zekeringen.
Motor
De motor moet een 3-fase AC inductiemotor zijn, met nominale spanning U
N
van 200 tot 240 V en nominale
frequentie f
N
van 50 of 60 Hz. De nominale motorstroom dient minder te zijn of gelijk aan de nominale
uitgangsstroom (I
2
) van de omvormer.
Als de fases aangesloten zijn, U-U, V-V en W-W, en de gekozen richting voorwaarts is, zal de as met de klok mee
roteren, gezien vanaf het aseinde aan de omvormerzijde.
Aansluitklem Beschrijving Aderdiameter Aanhaal-
moment
L/R, N/S 1~ voeding ingang Max. 2,5 mm
2
(frames A en B) of max. 4 mm
2
(frames C en D) kabel met vier geleiders
0,5 N·m
T1/U, T2/V, T3/W Vermogensuitgang naar
motor
PE Veiligheidsaarde.
Veiligheidsader en
afscherming motorkabel.
Gebruik veeldradige koperdraad. Doorsnede
van de draad mag niet kleiner zijn dan de
doorsnede van de gebruikte vermogenskabel.
1 N·m
1-fase
ingangsspanning
