KR 257

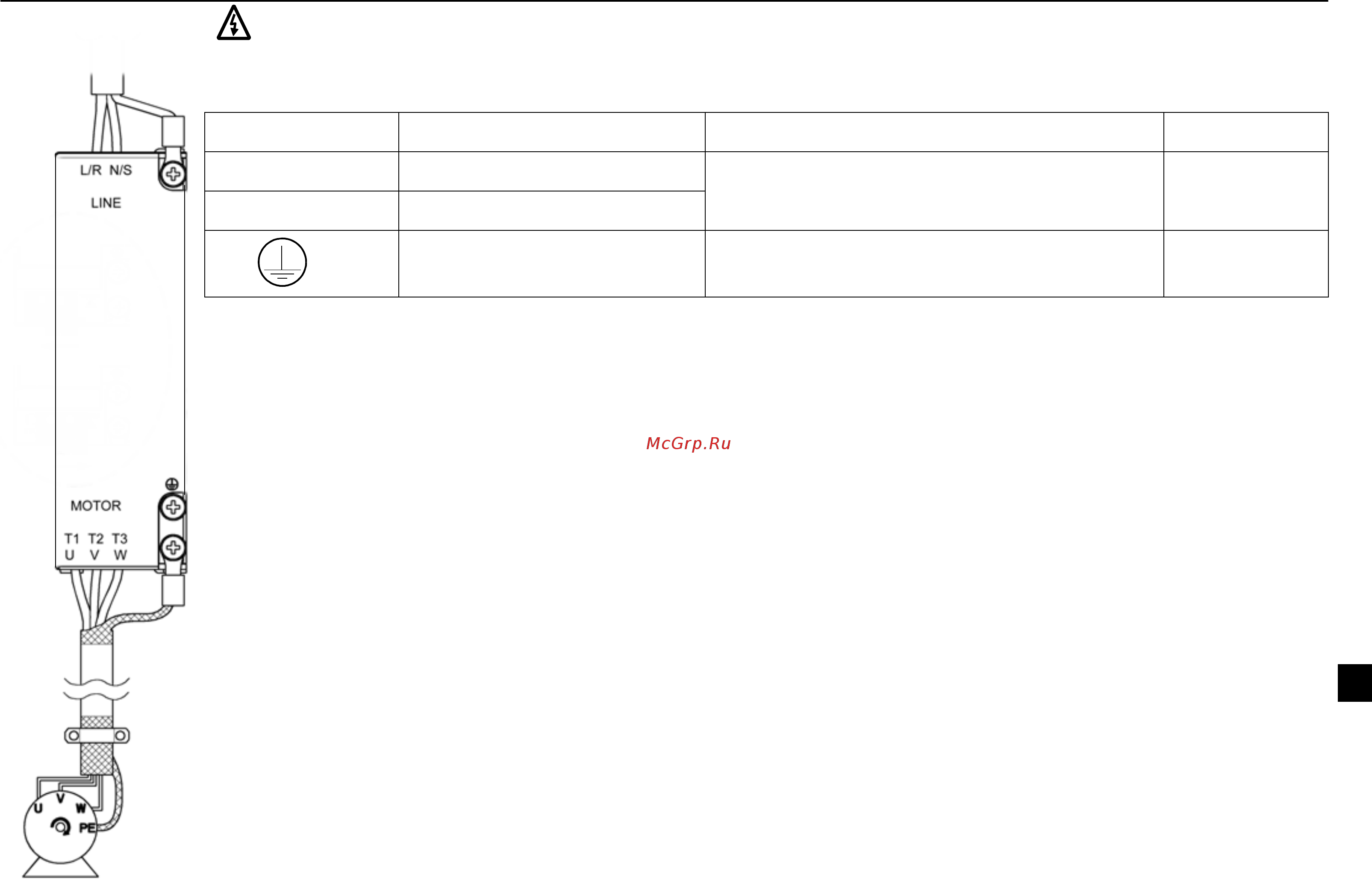

전원 및 모터 케이블 연결
경고 ! 설치에 앞서 주전원을 차단하십시오 .
주 : 입력 전원이 맞는지 확인하십시오 ! 입력 전압이 115VAC 인 ACS55 유닛에 230 VAC 를 인가하면 드라이브가
소손될 수 있습니다 !
경고 ! 방열판에 적절한 접지가 되어 있지 않은 상태에서 방열판을 접촉할 경우 , 전기적인 충격을 받을 수 있습니
다.
주 : M4x8 볼트를 사용하며 , 접지 볼트가 최대로 들어갈 수 있는 깊이는 6mm 입니다 ..
케이블 크로스 섹션에 대하여 현지 규칙을 따르십시오 . 주위온도가 30°C (86°F) 를 넘는다면 , 60°C (140°F) 정격
케이블 또는 75°C (167°F) 정격 케이블을 사용하십시오 . 그리고 259 쪽의
케이블에 대한 부가 정보 및
EMC
지침
을 참조하십시오 .
ACS55 의 누설전류는 3.5 mA AC / 10 mA DC 를 초과할 수 있습니다 . EN50178 에 따라서 ACS55 는 고정 설치 방
식에서만 사용할 수 있습니다 .
입력 휴즈
추천하는 휴즈 종류에 대하여 262 쪽의
기술데이터
를 참조하십시오 .
모터
모터는 3- 상 유도전동기를 사용해야하며 , 정격 전압 U
N
은 200 ~ 240 V 이며 , 정격 주파수 f
N
은 50 또는 60 Hz
입니다 . 모터의 정격 전류는 드라이브의 출력 전류 (I
2
) 보다 같거나 작아야 합니다 .
만약 모터 케이블이 U-U, V-V 및 W-W 와 같이 결선되어 있다면 모터는 축 전면에서 보았을 때 시계방향으로 회전
합니다 .
단자대 설명 케이블 굵기 조임 토오크
L/R, N/S 1~ 입력 전원 연결 단자 최대 2.5 mm
2
( 프레임 A, B), 최대 4mm
2
(
프레임 C, D) 4 심 케이블
0.5 N·m
T1/U, T2/V, T3/W
모터 연결 단자
PE 보호 접지 .
모터 케이블 보호 및 쉴드 .
다심 구리선 사용 . 전원 케이블보다 얇은 선
을 사용하지 않습니다 .
1 N·m
1- 상
입력 전압
