RU 195
Дополнительная информация
Дополнительная информация приведена в Руководстве пользователя DriveConfig [3AFE68910897 (на английском языке)].
№ Название Информация
1NOM
FREQ HZ:
Номинальная частота двигателя (см. паспортную табличку двигателя).
2SILENT:Частота коммутации ШИМ привода. Примечание. Чем выше частота, тем выше уровень
электромагнитных помех и тем меньше максимальная длина кабеля двигателя, при которой
удовлетворяются европейские требования к ЭМС. См. раздел Технические характеристики на
стр. 202.
Примечание. Частота коммутации влияет на температуру ACS55.

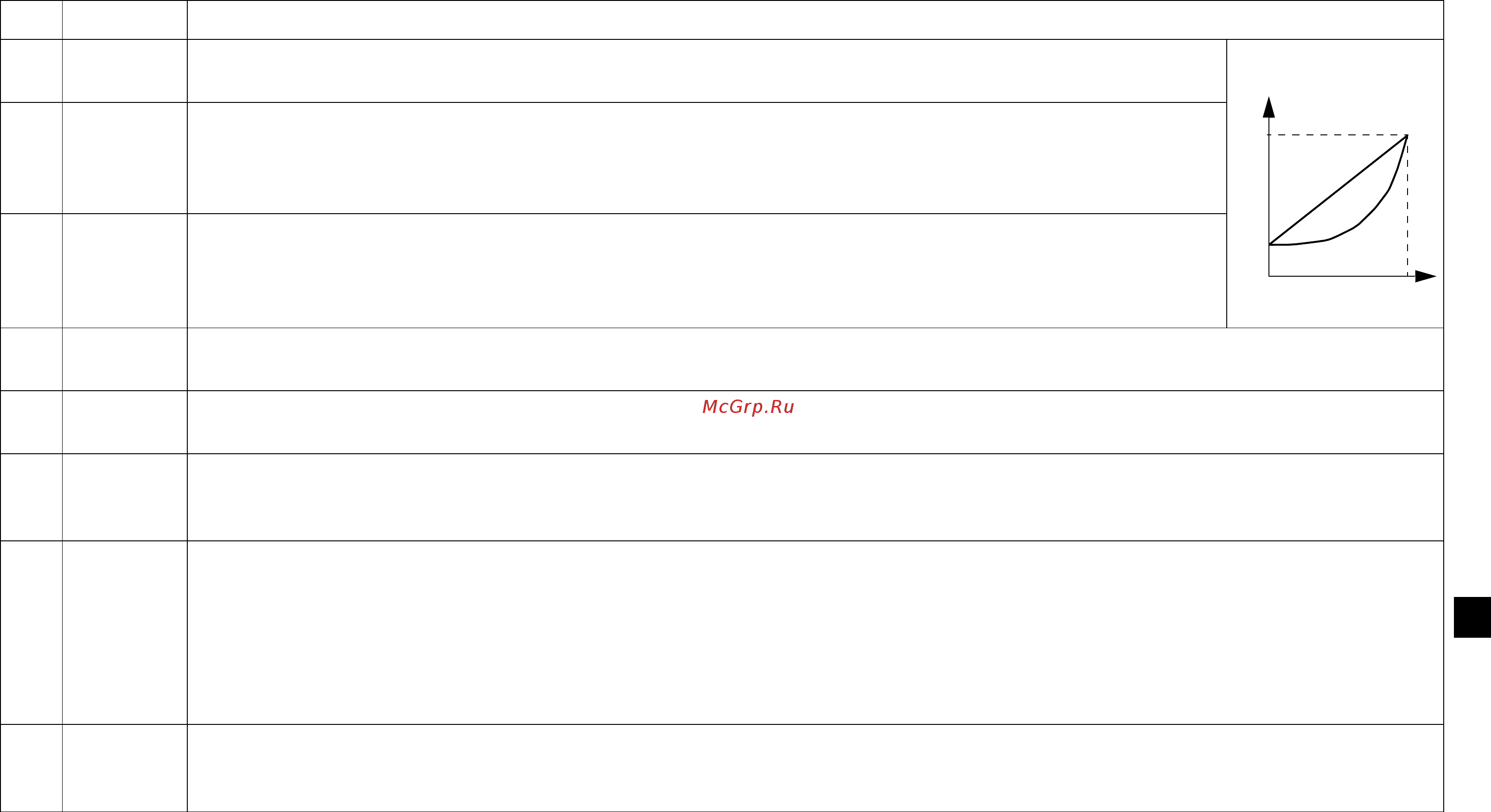

3LOAD Оптимизация зависимости выходного напряжения от частоты в соответствии с типом нагрузки. Выберите
P&F для нагрузки с квадратичной кривой момента (например, насос или вентилятор) или CT для нагрузки
с постоянным моментом (например, конвейер). ACS55 автоматически увеличивает пусковое напряжение
на 10 % для компенсации потерь в двигателе и
увеличения пускового момента.
4JOG HZ:Частота толчка. Для включения толчкового режима подайте напряжение 12…24 В= на цифровой вход 3 ("JOG"). (Привод ускоряет
или замедляет двигатель до частоты толчка и поддерживает эту частоту до тех пор, пока сигнал присутствует на входе.)
5RELAY Выбор состояния привода, которое указывает выход реле с нормально разомкнутым контактом. FLT = Отказ. Контакт разомкнут
при отказе привода или когда на привод не подается питание. RUN = РАБОТА. Контакты замкнуты, когда привод работает.
6AI
OFFSET:
Включение контроля «активный ноль» для аналогового входа. 4 мА (2 В) = ACS55 переходит в состояние отказа, если значение
на входе падает ниже предельного уровня. Информация о масштабировании аналогового входа приведена в разделе
Управление скоростью на стр.
200.
7AUTO-
RESET
Включение функции автоматического сброса для следующих отказов: пониженное напряжение, повышенное напряжение,
отсутствие сигнала на аналоговом входе. ON = ACS55 автоматически перезапускается через три секунды после отключения
вследствие отказа. Максимальное количество операций перезапуска равно десяти в течение трех минут. В случае превышения
этого значения ACS55 останавливается, а попытки перезапуска прекращаются. См также Индикаторы
состояния и выявление
неисправностей на стр. 201.
Внимание! После сброса двигатель начинает вращаться, если включен сигнал запуска. Следует убедиться в том, что
использование этой функции безопасно.
8HI FREQ:Максимальная выходная частота. OFF: макс. частота = значению, заданному переключателем NOM FREQ HZ. ON:
макс. частота = значению, заданному переключателем NOM FREQ HZ, + значение, установленное потенциометром HI FREQ.
См. раздел Регулировочные потенциометры на стр. 196
.
U
f
CT
P&F
f
N
U
N
10 %
