Тип корпуса C1 C2 C3 C4 D3h
Power
[kW]
200–240 В 15-22 30-37 18,5–22 30-37
-
380–480/500 В 30-45 55-75 37-45 55-75
-
525–600 В 30-45 55-90 37-45 55-90
-
525–690 В 30-75 37-45 55-75
Рисунки
130BA814.10
130BA815.10
130BA828.10
130BA829.10
130BC512.10
IP 21/55/66 21/55/66 20 20 20
NEMA Тип 1/12/4X Тип 1/12/4X Шасси Шасси Шасси
Высота [мм]
Высота задней панели A 680 770 550 660 909
Высота с развязывающей
панелью для кабелей
периферийной шины
A - - 630 800 -
Расстояние между монтажными
отверстиями
a 648 739 521 631 -
Ширина [мм]
Ширина задней панели B 308 370 308 370 250
Ширина задней панели с одним
доп. устройством С
B 308 370 308 370 -
Ширина задней панели с двумя
дополнительными устройствами
в гнезде С
B 308 370 308 370 -
Расстояние между монтажными
отверстиями
b 272 334 270 330 -
Глубина [мм]
Глубина без доп. устройства А/В C 310 335 333 333 275
С доп. устройством А/В C 310 335 333 333 275
Отверстия под винты [мм]
c 12,5 12,5 - - -
d ø19 ø19 - - -
e ø9 ø9 8,5 8,5 -
f 9,8 9,8 17 17 -
Макс. масса [кг]
45 65 35 50 62
Момент затяжки для передней крышки [Н·м]
Пластмассовая крышка (низкие IP) Защелка Защелка 2,0 2,0 -
Металлических крышка (IP55/66) 2,2 2,2 2,0 2,0 -
C
a
b
130BA648.12
f
e
B
A
a
d
e
b
c
a
e
f
130BA715.12
Рисунок 8.1 Верхнее и нижнее монтажные отверстия
(только B4, C3 и C4)

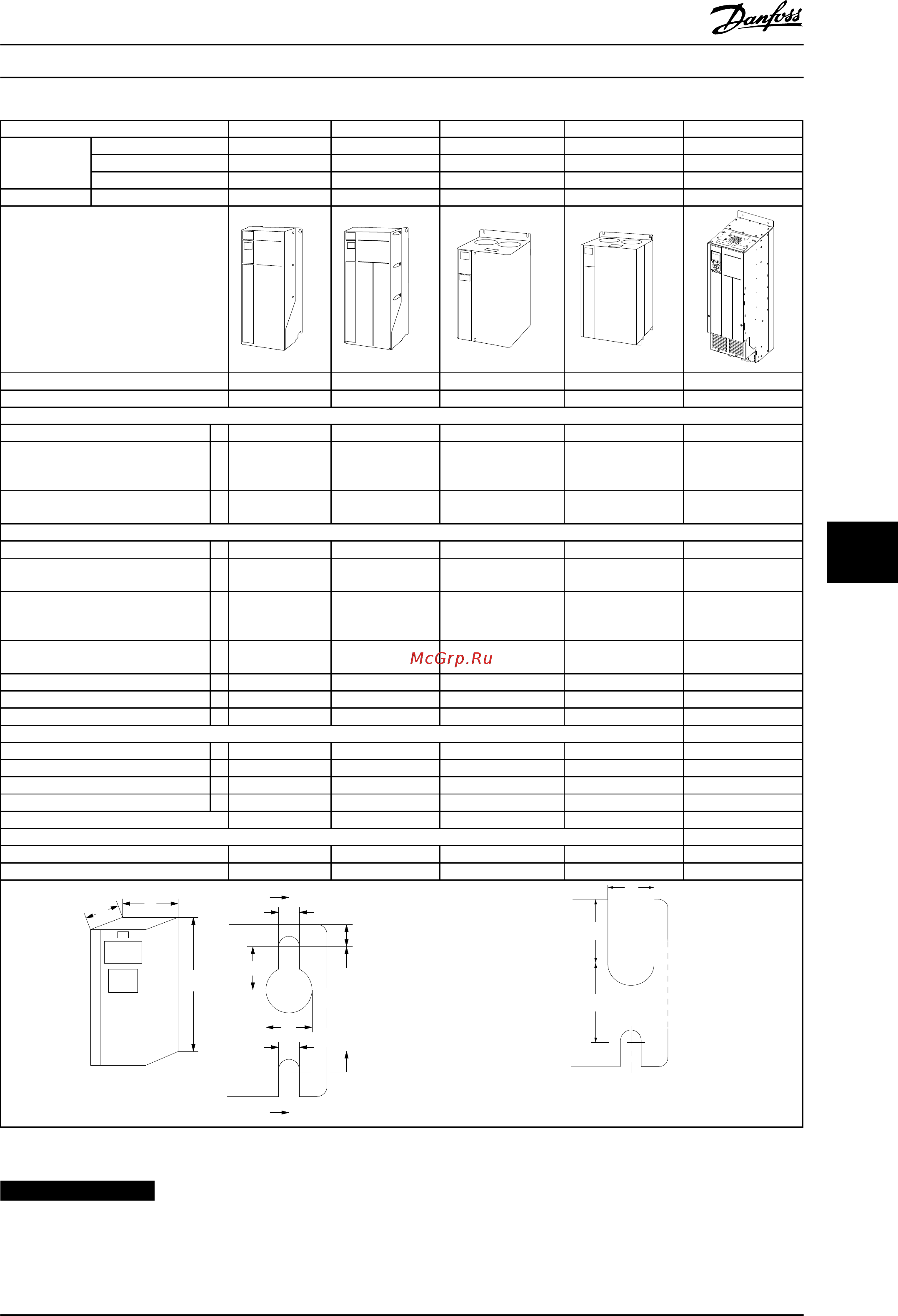

Таблица 8.2 Габаритные размеры, типы корпусов C и D
УВЕДОМЛЕНИЕ
Пакеты принадлежностей с необходимыми кронштейнами, винтами и соединительными элементами включены в
комплектацию преобразователей частоты.
Механический монтаж Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 121
