9.7 Дополнительные сведения о
двигателе
9.7.1 Кабель электродвигателя
С преобразователем частоты могут использоваться
стандартные трехфазные асинхронные двигатели всех
типов. Заводская настройка задает вращение по
часовой стрелке, при этом выход преобразователя
частоты подключается следующим образом:
175HA036.11
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2

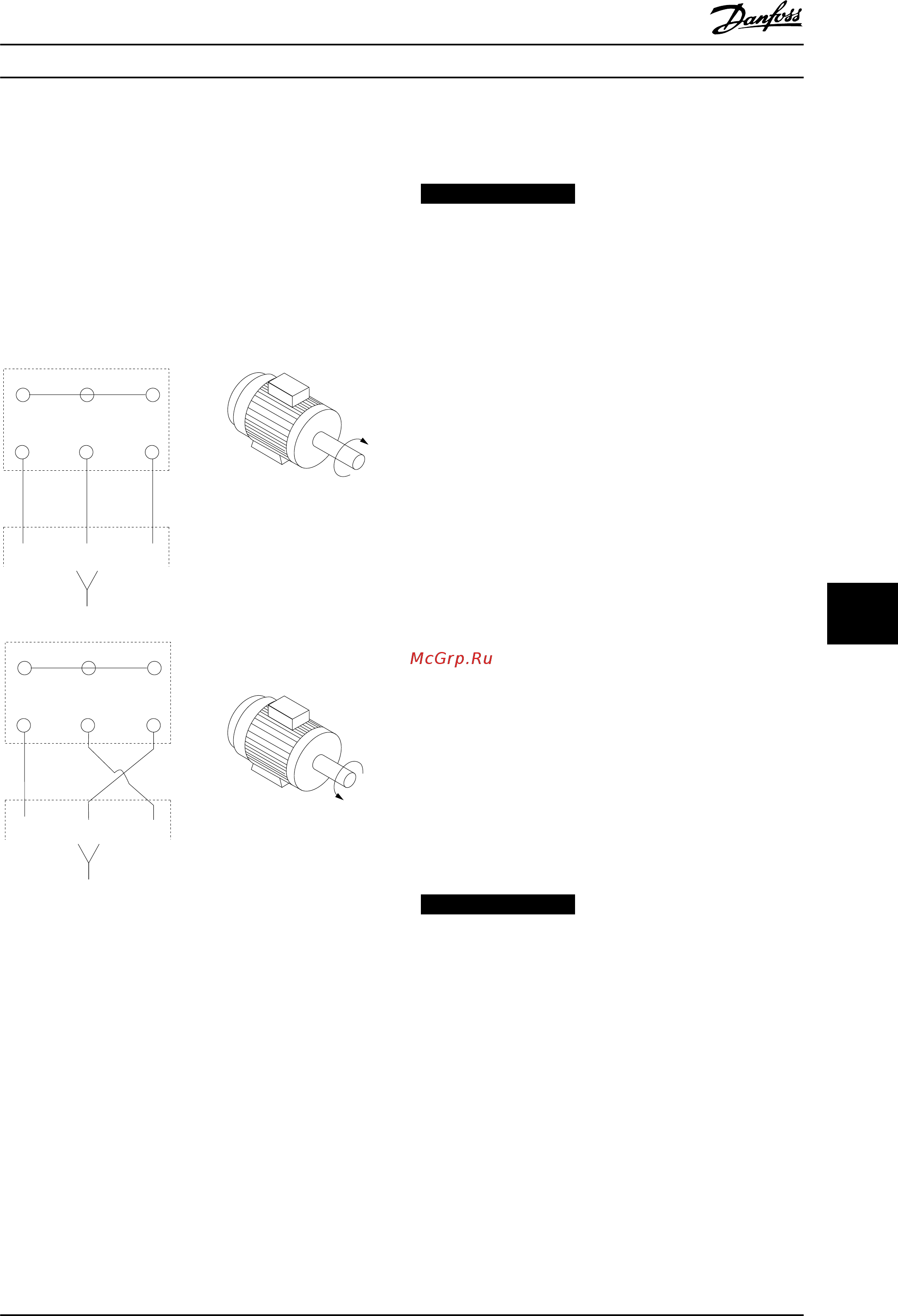

Рисунок 9.49 Подключение клемм для вращения вала
двигателя по часовой стрелке и против часовой стрелки
Направление вращения может быть изменено путем
переключения двух фаз в кабеле двигателя или
посредством изменения настройки 4-10 Направление
вращения двигателя.
Направление вращения двигателя можно проверить,
используя 1-28 Проверка вращения двигателя и
выполняя шаги, отображенные на дисплее.
9.7.2
Подключение нескольких
двигателей
УВЕДОМЛЕНИЕ
Если мощности двигателей значительно различаются,
то могут возникать проблемы при пуске и на малых
скоростях вращения, поскольку относительно
большое активное сопротивление статора
маломощных двигателей требует более высокого
напряжения при пуске и на малых оборотах.
Преобразователь частоты может управлять несколькими
двигателями, включенными параллельно. При
использовании параллельного подключения двигателей
следует учитывать следующие моменты:
•
В некоторых системах может использоваться
режим VCC
plus
.
•
Общий ток, потребляемый двигателями, не
должен превышать номинальный выходной ток
I
INV
преобразователя частоты.
•
Не используйте общие соединения для
длинных кабелей; см. Рисунок 9.51.
•
Требование к общей длине кабелей
двигателей, упомянутое в Таблица 5.2,
действительно лишь в случае, когда длина
каждого из параллельных кабелей не
превышает 10 м, см. Рисунок 9.53 и
Рисунок 9.54.
•
Учитывайте перепад напряжений между
кабелями двигателя, см. Рисунок 9.54.
•
При наличии длинных параллельных кабелей
используйте LC-фильтр, см. Рисунок 9.54.
•
В случае длинных кабелей без использования
параллельного подключения см. Рисунок 9.55.
УВЕДОМЛЕНИЕ
Когда двигатели соединены параллельно, параметр
1-02 Flux- источник ОС двигателя использоваться не
может, а параметр 1-01 Принцип управления
двигателем должен иметь значение [0] U/f.
Электрический монтаж Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 151
9 9
