11.4.3 Фильтры dU/dt
Фильтры dU/dt являются дифференциальными
фильтрами низких частот, которые сокращают пиковые
напряжения между фазами на клеммах двигателя и
уменьшают длительность переднего фронта до уровня,
который уменьшает нагрузку на изоляцию в обмотках
двигателя. Эта проблема особенно заметна при
использовании коротких кабелей электродвигателя.
В отличие от фильтров синусоидальных частот (см.
глава 11.4.2 Синусоидные фильтры), у фильтров dU/dt
частота среза превышает частоту коммутации.
11.4.4
Фильтры синфазных помех
Высокочастотный фильтр синфазных помех уменьшает
электромагнитные помехи и защищает подшипники от
электрических разрядов. Это специальные
нанокристаллические магнитопроводы, которые имеют
лучшие характеристики фильтрации по сравнению с
обычными ферритовыми сердечниками. Они действуют
как синфазный дроссель (между фазами и землей).
Устанавливаемые на трех фазах двигателя (U, V, W)
фильтры синфазных помех уменьшают высокочастотные
синфазные токи. В результате высокочастотные-
электромагнитные помехи от кабеля двигателя
снижаются.
11.4.5
Фильтры гармоник
Danfoss AHF 005 и AHF 010 представляют собой
усовершенствованные фильтры гармоник, с которыми
не могут сравниться традиционные фильтры гармоник.
Фильтры гармоник Danfoss специально разработаны для
использования с преобразователи частоты Danfoss.
При подключении фильтров гармоник Danfoss AHF 005
или AHF 010 перед преобразователем частоты Danfoss
обратные гармонические искажения тока, вызываемые в
сети питания, сокращаются до 5 % и 10 %
соответственно.
11.4.6
Комплект для корпуса IP21/Тип 1
Для малогабаритных блоков IP 20 имеется в наличии
дополнительный набор IP20/IP4X top/ТИП 1.
Если используется комплект принадлежностей для
корпуса, блок IP 20 должен быть доработан так, чтобы
он соответствовал комплекту IP21/4X top/ТИП 1.
IP 4X top может использоваться со всеми стандартными
вариантами преобразователей FC 30X со степенью
защиты IP20.
A
B
C
D
E
130BT323.10

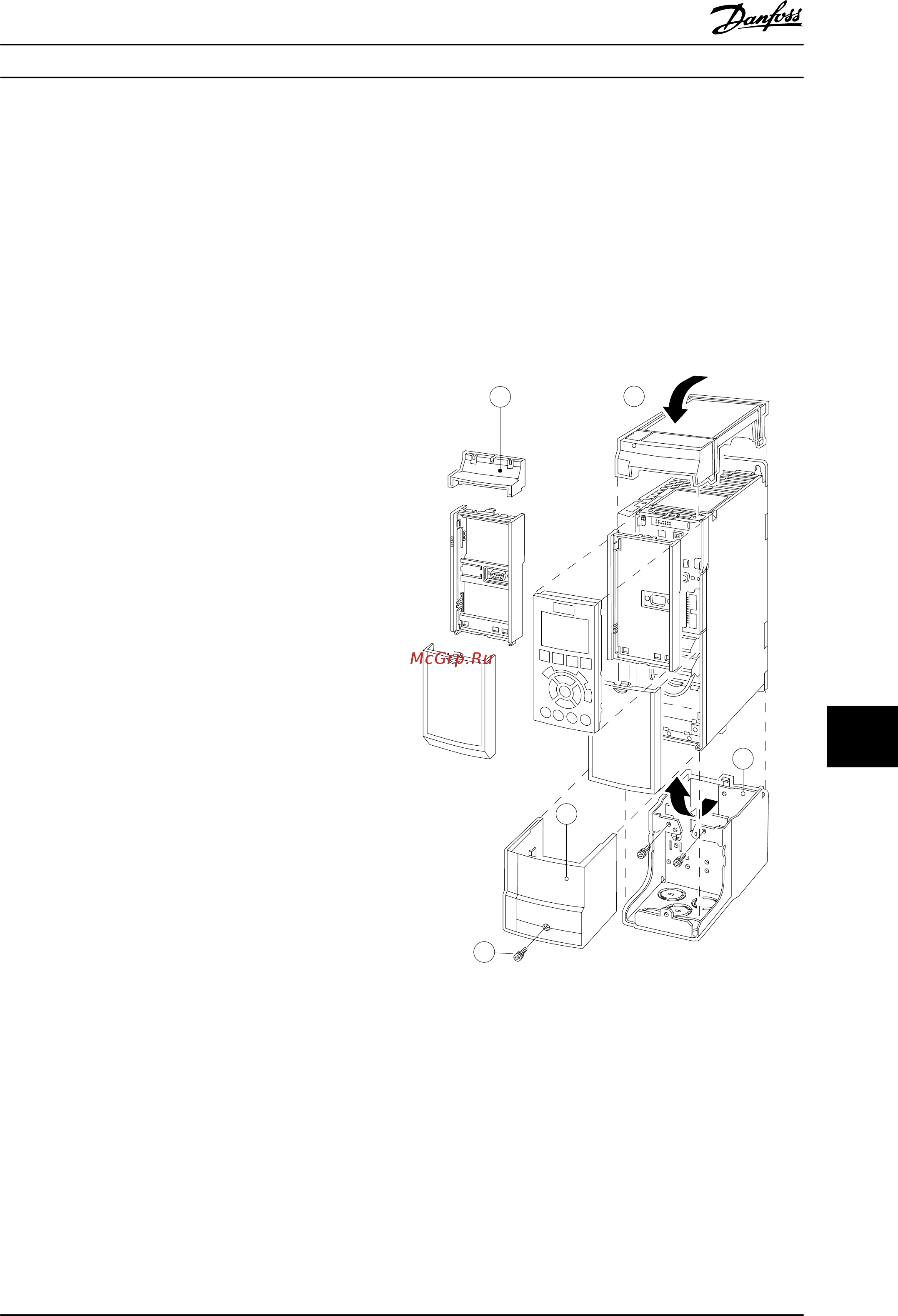

Рисунок 11.23 Корпус типа A2
Дополнительные устройства и... Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 183
11 11
