![Danfoss VLT Automation Drive FC-301PK37T2 [51/216] Уведомление](/img/pdf.png)
Danfoss VLT Automation Drive FC-301PK37T2 [51/216] Уведомление
![Danfoss VLT Automation Drive FC-301P1K1T4 [51/216] Уведомление](/views2/1560000/page51/bg33.png)
130BA642.12
A22
Active
W22
Active
W22
Active
A22
Active
High
Low
High
Low
Open
Closed
Motor
Speed
Torque
Ref.
Brake
Relay
Mech Brake
Feedback
Gain Boost or
Postion Control
Mech Brake
Position
Activate Brake
Delay
P. 2-23
Torque Ramp
Down Time
p. 2-29
Stop Delay
P. 2-24
Ramp 1 Down
P. 3-42
Ramp 1 Up
P. 3-41
Brake Release
Time
p. 2-25
Torque Ramp
Up Time
p. 2-27
Contact no.2
OPTIONAL
E.g. DI33 [71] Mech. Brake Feedback
Contact no.1
E.g. DI32 [70] Mech. Brake Feedback
Gain Boost. p. 2-28
Torque Ref. p. 2-26

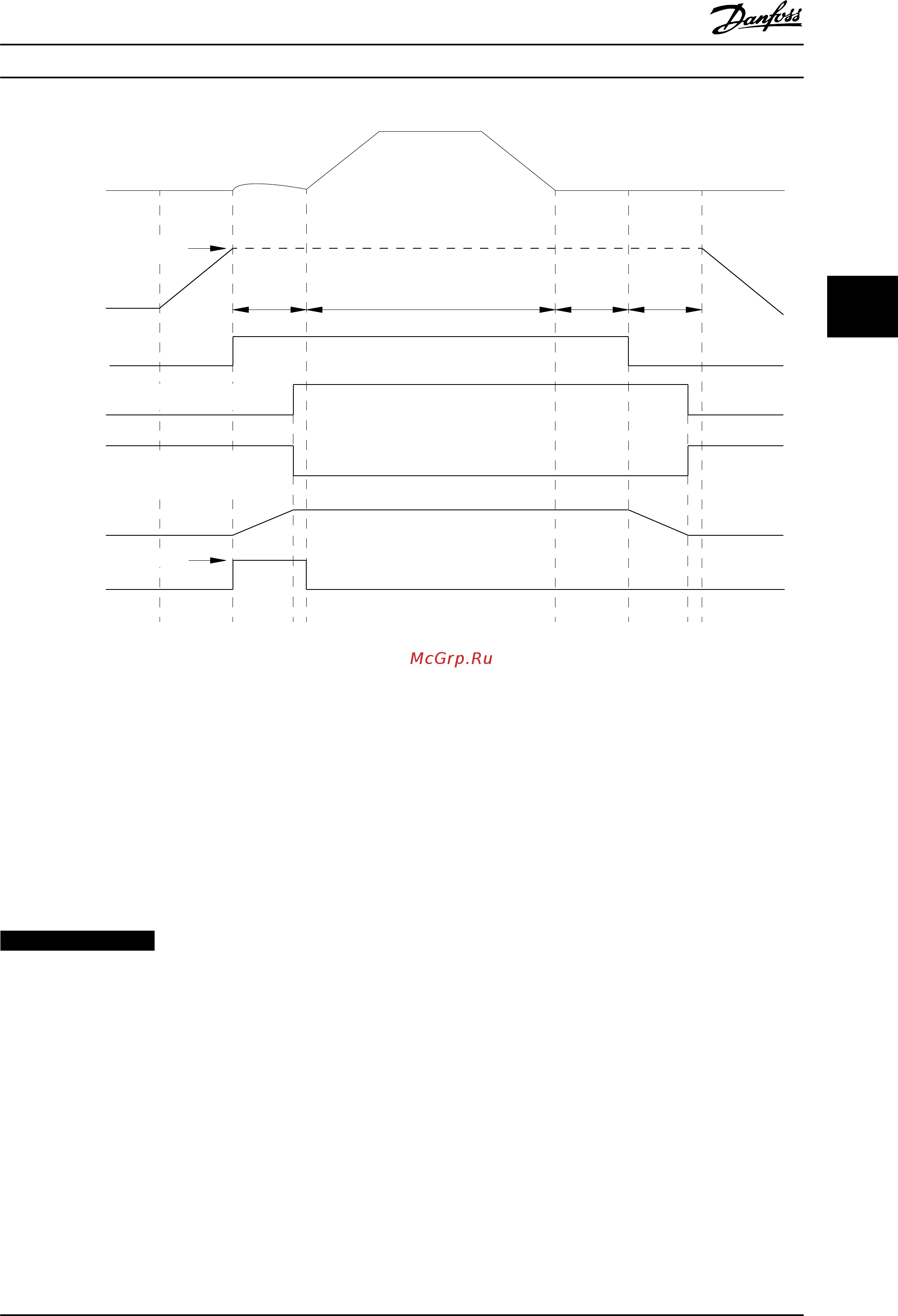

Рисунок 4.3 Последовательность отпускания тормоза при управлении механическим тормозом подъемного механизма Этот
способ регулирования скорости доступен только при регулировании магнитного потока с обратной связью двигателя,
которое возможно при работе с асинхронными двигателями и неявнополюсными двигателями с постоянными магнитами.
Параметры с 2-26 Задание крутящ. момента по 2-33 Speed PID Start Lowpass Filter Time доступны только при
управлении механическим тормозом подъемного механизма (при регулировании магнитного потока с обратной
связью двигателя). Параметры с 2-30 Position P Start Proportional Gain по 2-33 Speed PID Start Lowpass Filter Time могут
быть заданы для обеспечения очень плавного изменения при переходе от регулирования скорости к регулированию
положения в течение времени, заданного параметром 2-25 Время отпускания тормоза, т. е. времени, когда нагрузка
передается от механического тормоза на преобразователь частоты.
Параметры с 2-30 Position P Start Proportional Gain по 2-33 Speed PID Start Lowpass Filter Time активны, когда для пар.
2-28 Коэф. форсирования усиления установлено значение «0». Дополнительную информацию см. в Рисунок 4.3.
УВЕДОМЛЕНИЕ
Пример расширенного управления механическим тормозом в подъемных механизмах см. в глава 10 Примеры
применения.
Особенности изделия Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 49
