10.1.1 Приводная система с обратной
связью
Система преобразователя частоты обычно содержит
несколько элементов, таких как:
•
Двигатель
•
Редуктор
•
Механический тормоз
•
Преобразователь частоты
•
Энкодер для системы обратной связи
•
Тормозной резистор для динамического
торможения
•
Силовая передача
•
Нагрузка
Для приложений, требующих управления механическим
тормозом, обычно необходим тормозной резистор.
Motor
Gearbox
Load
Transmission
Encoder Mech. brake
Brake resistor
130BA120.10

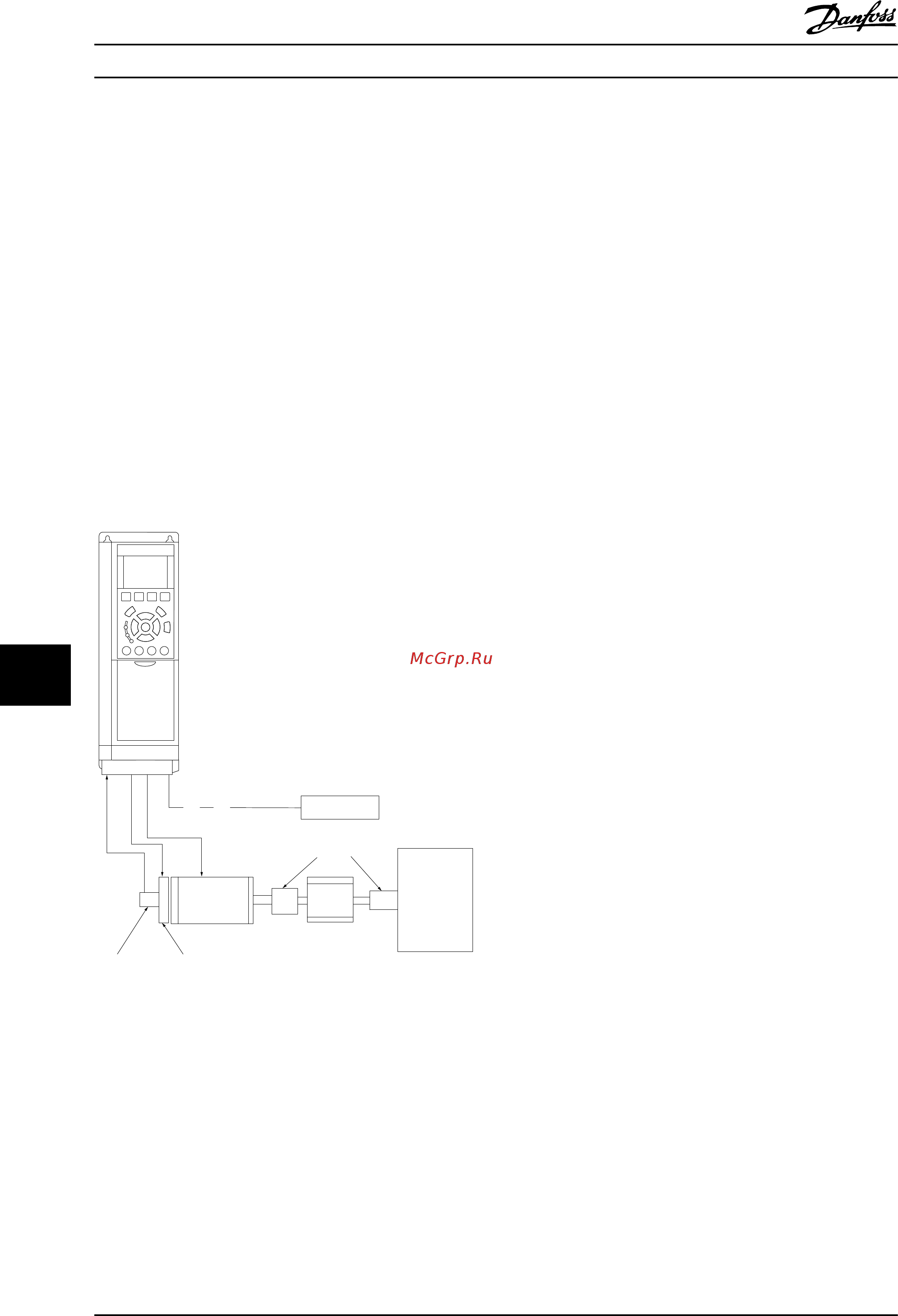

Рисунок 10.5 Пример ПИД-регулятора FC 302 с замкнутым
контуром
10.1.2
Программирование предельного
крутящего момента и останова
В применениях с внешним электромеханическим
тормозом, например в подъемных механизмах, можно
останавливать преобразователь частоты с помощью
«стандартной» команды останова с одновременным
включением электромеханического тормоза.
Ниже приводится пример программирования
соединений преобразователя частоты.
Внешний тормоз может быть подключен к реле 1 или 2.
Установите для клеммы 27 значение [2] Выбег,
инверсный или [3] Выбег и сброс, инверсный, а для
клеммы 29 — режим клеммы 29 [1] Выход и значение
[27] Пред.по момен.+стоп.
Описание
Если через клемму 18 подается команда останова и
преобразователь частоты не находится на пределе
крутящего момента, скорость двигателя снижается до
0 Гц.
Если преобразователь частоты находится на пределе
крутящего момента и подается команда останова,
активизируется клемма выхода 29 (для которой
установлено значение [27] Пред.по момен.+стоп).
Сигнал, поступающий на клемму 27, изменяется с
логической «1» на логический «0», и двигатель начинает
движение по инерции, благодаря чему обеспечивается
останов подъемного механизма, даже если сам
преобразователь частоты не способен создать
необходимый крутящий момент (например, из-за
чрезмерной перегрузки).
•
Пуск/останов с помощью клеммы 18
5-10 Клемма 18, цифровой вход, [8] Пуск
•
Быстрый останов с помощью клеммы 27
5-12 Клемма 27, цифровой вход, [2] Выбег,
инверсный
•
Клемма 29, выход
5-02 Клемма 29, режим, Клемма 29, режим [1]
Выход
5-31 Клемма 29, цифровой выход, [27] Пред.по
момен.+стоп
•
Релейный выход [0] (Реле 1)
5-40 Реле функций, [32] Управл.мех.тормозом
Примеры применения
Руководство по проектированию
160 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
