P 7-30
normal/inverse
PID
P 7-38
*(-1)
Feed forward
Ref.
Handling
Feedback
Handling
% [unit]
% [unit]
%
[unit]
%
[speed]
Scale to
speed
P 4-10
Motor speed
direction
To motor
control
Process PID
130BA178.10
_
+
0%
-100%
100%
0%
-100%
100%

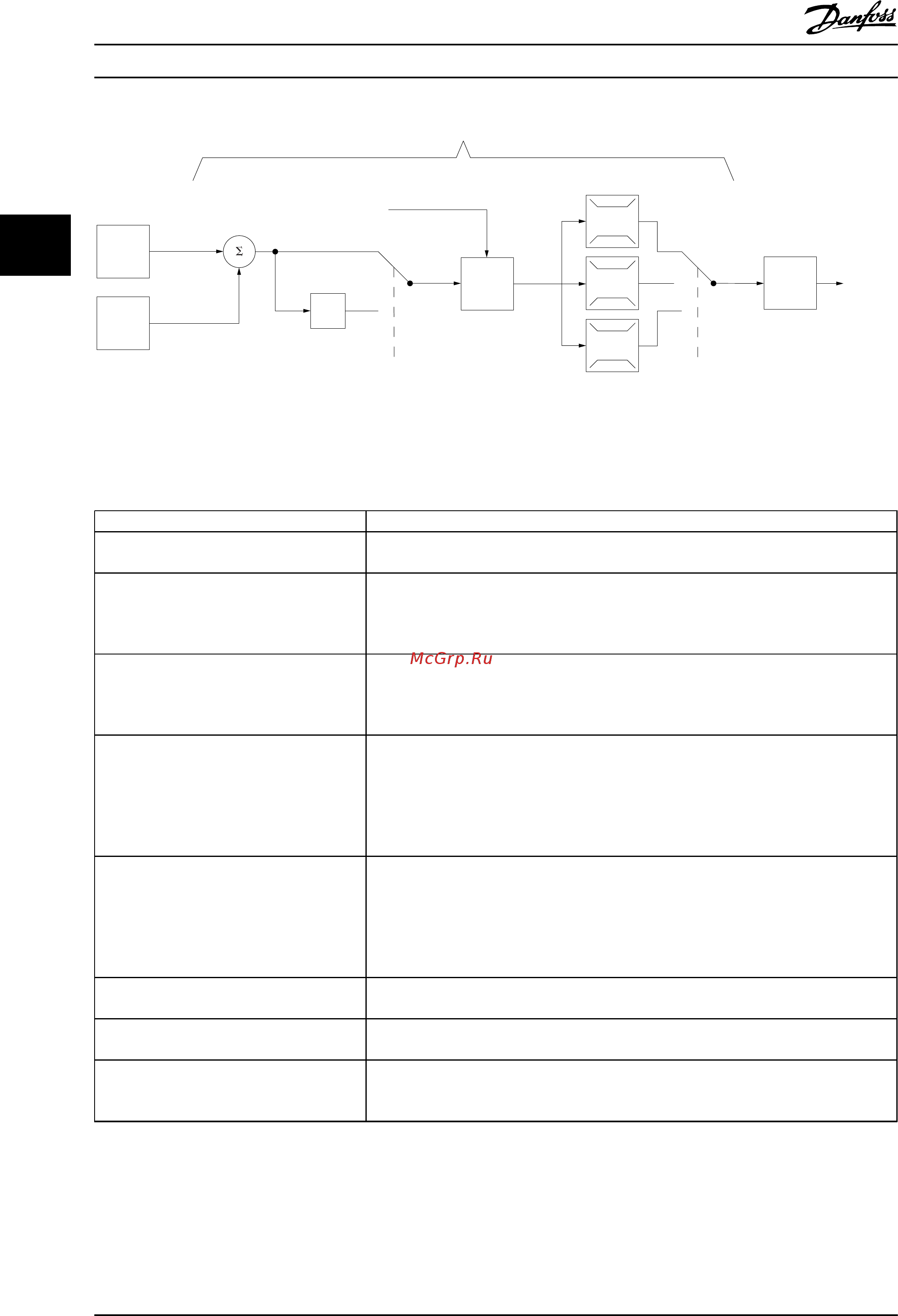

Рисунок 3.9 Схема ПИД-регулятора процесса
В Таблица 3.5 приведены сводные сведения о характеристиках, настраиваемых для управления процессом.
Параметр Описание функции
7-20 Источник ОС 1 для упр. процессом Выберите источник (а именно аналоговый или импульсный вход), от которого будет
поступать сигнал обратной связи для ПИД-регулятора процесса.
7-22 Источник ОС 2 для упр. процессом Дополнительная возможность: определите, должен ли ПИД-регулятор процесса
получать дополнительный сигнал обратной связи (и откуда). Если выбран
дополнительный источник обратной связи, то перед использованием в ПИД-
регуляторе процесса оба сигнала обратной связи суммируются.
7-30 Норм/инв реж. упр. ПИД-рег.пр.
При режиме управления [0] Нормальный реакция регулятора процесса состоит в
увеличении скорости вращения двигателя, если поступающий сигнал обратной связи
меньше задания. В такой же ситуации, но в режиме [1] Инверсный, реакция регулятора
процесса заключается в уменьшении числа оборотов двигателя.
7-31 Антираскрутка ПИД-рег. проц. Благодаря действию функции антираскрутки, при достижении предела либо по
частоте, либо по крутящему моменту, устанавливается такой коэффициент усиления
интегрирующего звена, который соответствует фактической частоте. Тем самым
предотвращается интегрирование рассогласования, которое никогда не может быть
скомпенсировано путем изменения скорости. Эта функция может быть запрещена
выбором варианта [0] Выкл.
7-32 Скорость пуска ПИД-рег.пр. В некоторых применениях достижение требуемой скорости/уставки может
происходить на протяжении продолжительного времени. В таких применениях было
бы целесообразно устанавливать фиксированную скорость двигателя командой
преобразователя частоты перед включением регулятора процесса. Это
осуществляется установкой значения скорости пуска ПИД-регулятора процесса в
параметре 7-32 Скорость пуска ПИД-рег.пр..
7-33 Проп.коэфф.ус.ПИД-рег. проц. Чем выше это значение, тем быстрее происходит регулирование. Однако слишком
большое значение способно привести к автоколебаниям.
7-34 Пост. врем. интегр.ПИД-рег. проц. Исключает статическую ошибку скорости. Чем ниже значение, тем быстрее реакция.
Однако слишком малое значение способно привести к автоколебаниям.
7-35 Постоянная врем.дифф.ПИД-рег. проц. Обеспечивает коэффициент усиления, пропорциональный скорости изменения
сигнала обратной связи. Установка этого параметра на нуль отключает
дифференцирующее звено.
Основные принципы работы Руководство по проектированию
30 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
