L1
T1
L2
T2
L3
T3
31
32
43
44
130BB182.10
Тип корпуса Тип
A4/A5 Kraus&Naimer KG20A T303
B1 Kraus&Naimer KG64 T303
B2 Kraus&Naimer KG64 T303

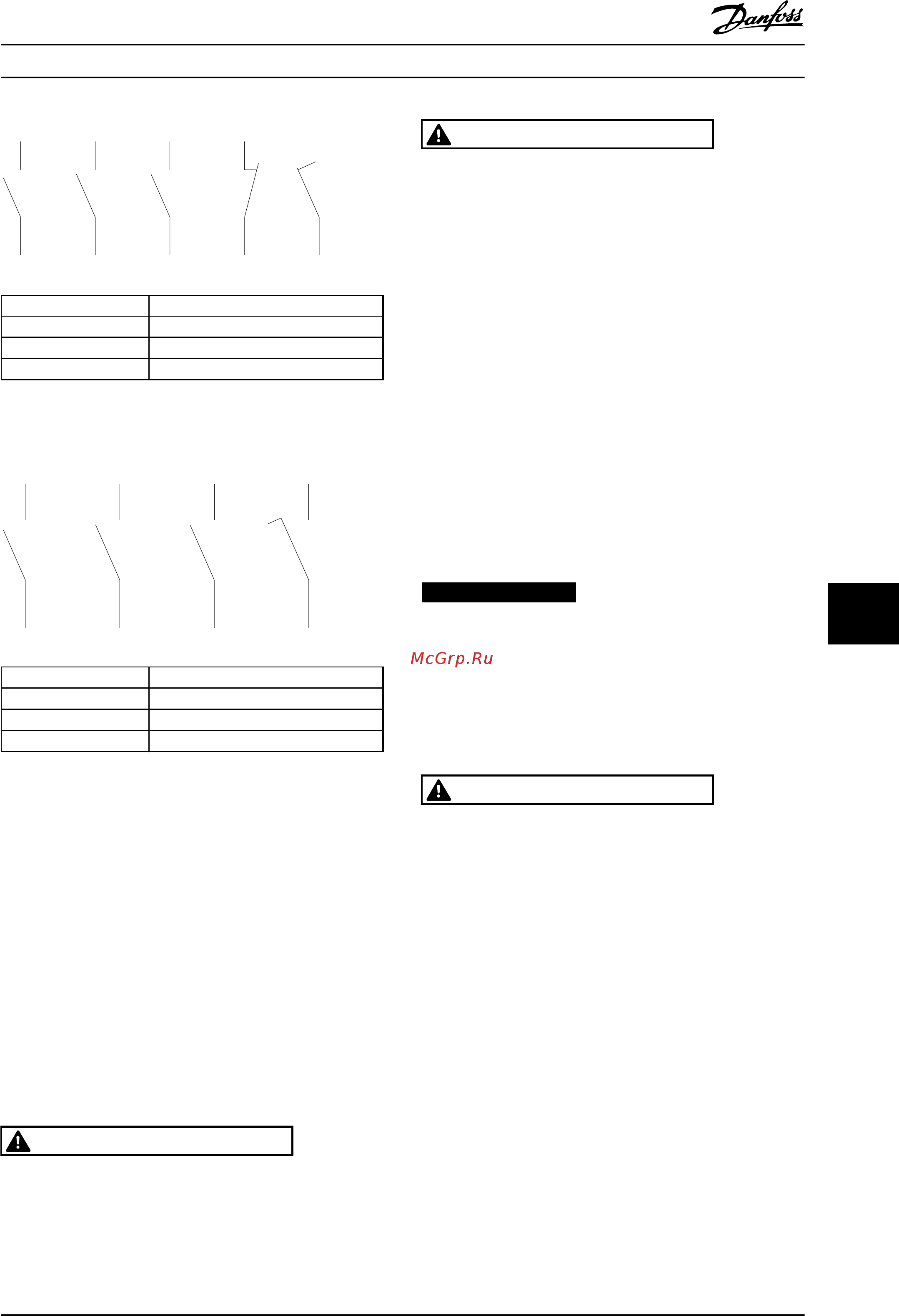

Рисунок 9.46 Подключения клемм для A4, A5, B1, B2
L1
T1
L2
T2
L3
T3
13
14
130BB181.10
Тип корпуса Тип
C1 Kraus&Naimer KG100 T303
C1 Kraus&Naimer KG105 T303
C2 Kraus&Naimer KG160 T303
Рисунок 9.47 Подключения клемм для C1, C2
9.6.3
Разделение нагрузки
Клемма шины постоянного тока используется для
резервного питания постоянным током, когда
промежуточная схема питается от внешнего источника
питания. Для него используются клеммы 88 и 89.
Соединительный кабель должен быть экранированным,
и его длина от преобразователя частоты до шины
постоянного тока должна быть не более 25 метров.
Разделение нагрузки позволяет соединять
промежуточные цепи постоянного тока нескольких
преобразователей частоты.
ПРЕДУПРЕЖДЕНИЕ
Имейте в виду, что на клеммах могут возникать
напряжения до 1099 В постоянного тока.
Разделение нагрузки требует дополнительного
оборудования и рассмотрения вопросов
безопасности.
ПРЕДУПРЕЖДЕНИЕ
Имейте в виду, что разъединитель сети может не
изолировать преобразователь частоты из-за
подключения цепи постоянного тока.
9.6.4 Тормозной резистор
Соединительный кабель к тормозному резистору
должен быть экранированным, и его длина от
преобразователя частоты до шины постоянного тока
должна быть не более 25 метров.
1. Присоедините экран с помощью кабельных
зажимов к проводящей задней плате
преобразователя частоты и к металлическому
шкафу тормозного резистора.
2. Сечение тормозного кабеля должно
соответствовать тормозному моменту.
Клеммы 81 и 82 являются клеммами тормозного
резистора.
УВЕДОМЛЕНИЕ
Если в тормозном IGBT возникает короткое
замыкание, то рассеяние мощности в этом резисторе
может быть предотвращено отключением
преобразователя частоты от питающей сети с
помощью сетевого выключателя или контактора.
Контактором может управлять только
преобразователь частоты.
ПРЕДУПРЕЖДЕНИЕ
Имейте в виду, что на клеммах могут возникать
напряжения до 1099 В, в зависимости от напряжения
питания.
9.6.5 Программное обеспечение для ПК
ПК подключается стандартным кабелем USB
(хост/устройство) или через интерфейс RS-485.
USB является последовательной шиной с четырьмя
экранированными проводами, из которых контакт
провода 4 является заземлением и подключен к экрану
порта USB в компьютере. При подключении ПК к
преобразователю частоты с помощью USB-кабеля
существует риск повреждения хост-контроллера USB на
ПК. Все стандартные ПК выпускаются без
гальванической развязки порта USB.
Любая разность потенциалов заземления, вызванная
невыполнением рекомендаций, приведенных в разделе
Подключение к сети переменного тока в Инструкции по
эксплуатации, может привести к повреждению
контроллера хоста USB через экран кабеля USB.
Электрический монтаж
Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 149
9 9
