9.8.3 Монтаж с учетом требований ADN
Модули с уровнем пылевлагозащиты IP55 (NEMA 12) и
выше предотвращают появление искр и
классифицируются как электрические аппараты с
ограниченной взрывоопасностью в соответствии с
Европейским соглашением о международной перевозке
опасных грузов по водным путям (ADN).
Чтобы предотвратить появление искр в устройствах со
степенью защиты IP20, IP21 или IP54, примите
следующие меры:
•
Не устанавливайте сетевой выключатель.
•
Установите для параметра 14-50 Фильтр ВЧ-
помех значение [1] Включена.
•
Удалите все заглушки реле с надписью RELAY
(РЕЛЕ). См. Рисунок 9.56.
•
Проверьте какие установлены дополнительные
реле (если есть). Единственное дополнительное
релейное устройство, которое допускается
использовать, — это плата расширения
релейных выходов MCB 113.
130BC301.11
1
2
3
4
5
6
7
8
9
10
11

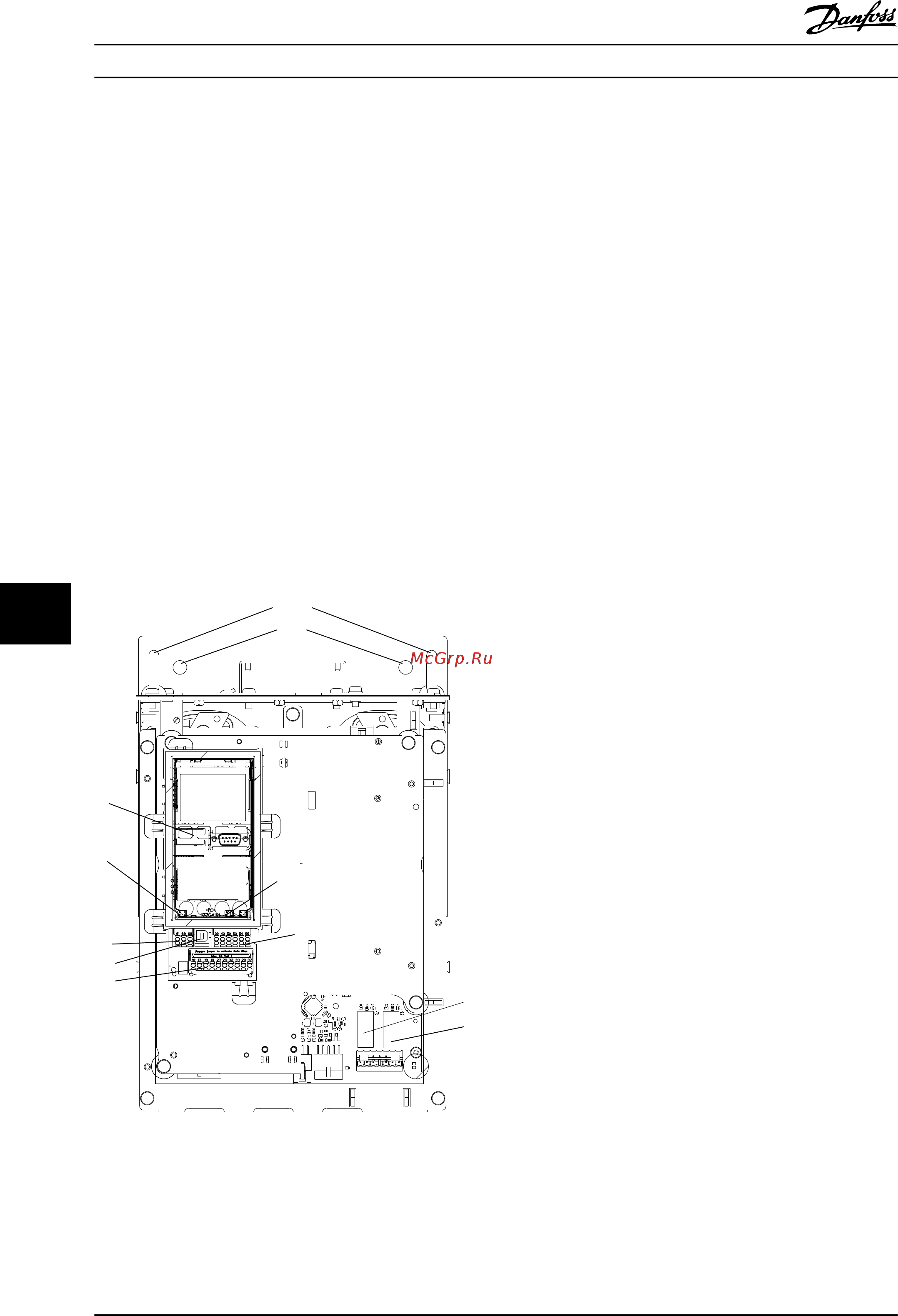

Рисунок 9.56 Расположение заглушек реле, поз. 8 и 9
Декларация изготовителя доступна по требованию.
Электрический монтаж
Руководство по проектированию
154 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
