B
A
E
C
D
130BT324.10

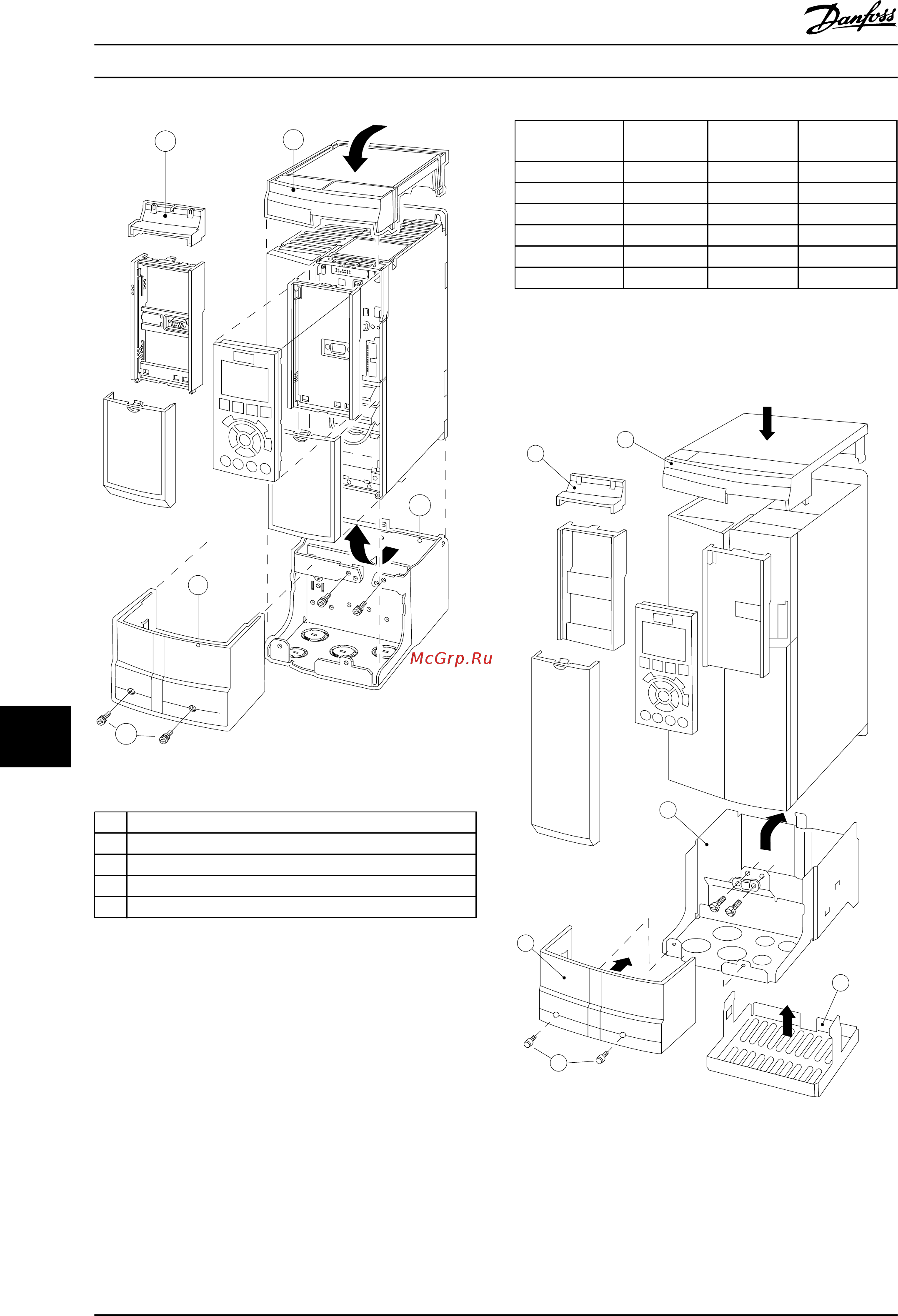

Рисунок 11.24 Корпус типа A3
A
Верхняя крышка
B Наличник
C Основание
D Крышка основания
E Винт(ы)
Таблица 11.12 Пояснения к Рисунок 11.23 и Рисунок 11.24
Установите верхнюю крышку как показано на рисунке.
Если используется дополнительное устройство A или B,
должен быть установлен наличник, закрывающий ввод
сверху. Поместите основание C в нижнюю часть
преобразователя частоты и с помощью скоб из
комплекта принадлежностей закрепите кабели
надлежащим образом.
Отверстия для кабельных уплотнений:
•
Типоразмер A2: 2 x M25 и 3 x M32
•
Типоразмер A3: 3 x M25 и 3 x M32
Тип корпуса
Высота A
[мм]
Ширина B
[мм]
Глубина C*
[мм]
A2 372 90 205
A3 372 130 205
B3 475 165 249
B4 670 255 246
C3 755 329 337
C4 950 391 337
Таблица 11.13 Размеры
* Если используются дополнительные устройства в гнездах A/
B, глубина увеличивается (подробнее см.
глава 8.2.1 Габаритные размеры).
E
F
D
C
B
A
130BT620.12
Рисунок 11.25 Тип корпуса B3
Дополнительные устройства и... Руководство по проектированию
184 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
