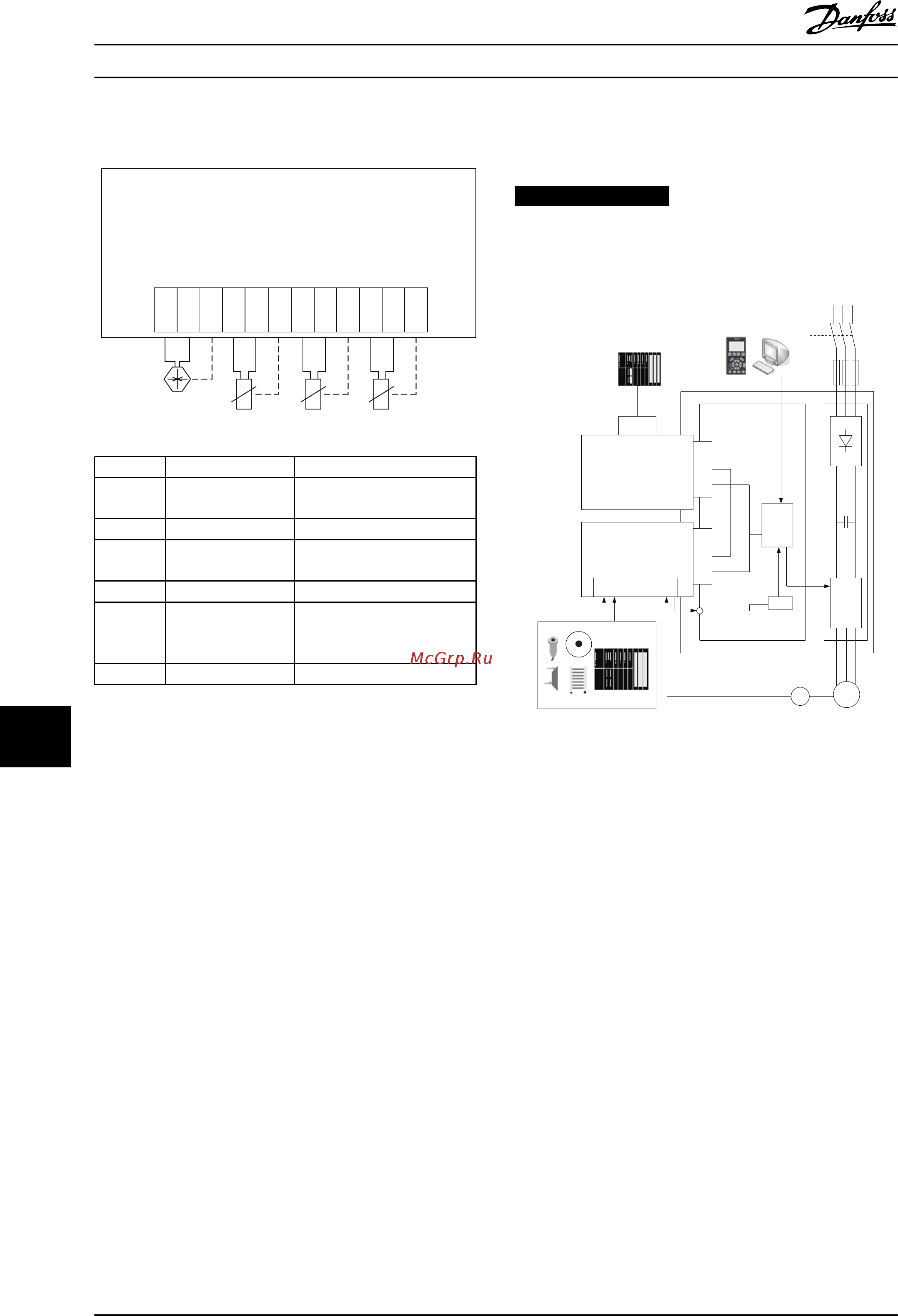

11.2.8.2 Электрическая схема соединений
MCB 114
Sensor Input Option B
SW. ver. xx.xx Code No. 130B1272
VDD
I IN
GND
TEMP
1
WIRE
1
GND
TEMP
2
WIRE
2
GND
TEMP
3
WIRE
3
GND
X48/
1
2
3
4
5
6
7
8
9
10
11
12
4-20mA
2 or 3
wire
2 or 3
wire
2 or 3
wire
2 or 3
wire
130BB326.10
Клемма Наименование Функция
1 VDD Источник 24 В пост. тока для
питания датчика 4–20 мА
2 I вх. Вход 4–20 мА
3 GND Заземление аналогового
входа
4, 7, 10 Темп. 1, 2, 3 Температурный вход
5, 8, 11 Провод 1, 2, 3 Вход по третьему проводу,
если используются датчики с
тремя проводами
6, 9, 12 GND Заземление темп. входа
Рисунок 11.18 MCB 114
11.2.9
Дополнительное устройство VLT
®
Safe MCB 15x
УВЕДОМЛЕНИЕ
Дополнительные сведения о MCB 15x см. в
Инструкциях по эксплуатации дополнительного
устройства MCB 15x Safe Option.
130BC308.10
Field bus
Interface
MCB 150/151
Safety Option
Option A
Option B
Internal Bus 1
Internal Bus 2
μ C
Control Card
IGBT
STO
37
E
M
PLC
E
M
E
R
E
N
C
Y
G
S
T
O
P
Рисунок 11.19 Безопасная система привода
MCB 15x выполняет защитные функции в соответствии
со стандартом EN IEC 61800-5-2. Устройство
контролирует для преобразователей частоты
последовательности безопасного перемещения,
которые безопасно останавливаются и отключаются в
случае ошибки.
Плата MCB 15x встроена в VLT
®
AutomationDrive FC 302;
для ее работы необходим сигнал датчика. Безопасная
система привода Danfoss состоит из следующих
элементов:
•
преобразователь частоты VLT
®
AutomationDrive
FC 302
•
плата MCB 15x встроенная в преобразователь
частоты
Дополнительные устройства и...
Руководство по проектированию
176 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
