5.3.1 Влияние гармоник в системе
распределения мощности

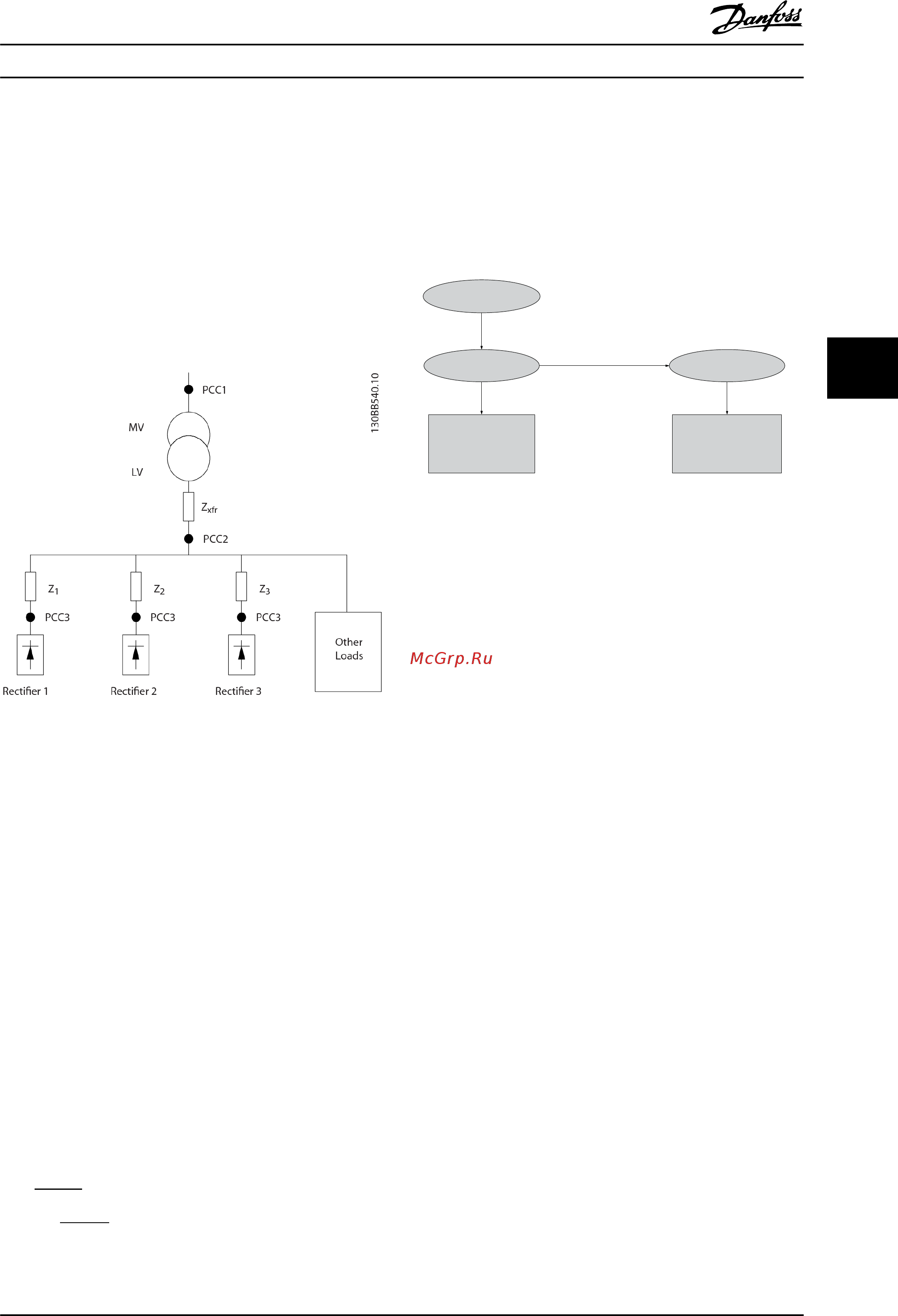

На Рисунок 5.5 первичная обмотка трансформатора
подключена к общей точке нескольких присоединений
(PCC1) источника среднего напряжения. Трансформатор
имеет импеданс Z
xfr
и питает несколько нагрузок. В
общей точке нескольких присоединений PCC2
подключены вместе все нагрузки. Каждая нагрузка
подключена посредством кабелей, которые имеют
импеданс Z
1
, Z
2
, Z
3
.
Рисунок 5.5 Малая система распределения
Токи гармоник нелинейных нагрузок вызывают
искажение напряжения из-за перепада напряжений на
импедансах системы распределения. Чем больше
импедансы, тем выше уровни искажения напряжения.
Искажение тока связано с характеристиками
аппаратуры и отдельными нагрузками. Искажение
напряжения связано с характеристиками системы. Зная
только гармоническую характеристику нагрузки,
невозможно предсказать искажение напряжения в PCC.
Чтобы предсказать искажение в PCC, необходимо знать
конфигурацию системы распределения и
соответствующие импедансы.
Для описания импеданса сети используется
распространенный термин «коэффициент короткого
замыкания», R
sce
. Это отношение между кажущейся
мощностью короткого замыкания источника питания в
точке PCC (S
к.з.
) и номинальной кажущейся мощностью
нагрузки (S
оборуд.
).
R
sce
=
S
ce
S
оборуд.
где
S
к.з.
=
U
2
Z
питания
и
S
оборуд.
=
U
×
I
оборуд.
Негативное влияние гармоник имеет два аспекта
•
Токи гармоник вносят свой вклад в системные
потери мощности (в кабелях, в
трансформаторе).
•
Гармоническое искажение напряжения
вызывает возмущения в других нагрузках и
увеличивают потери в других нагрузках.
Non-linear
Current Voltage
System
Impedance
Disturbance to
other users
Contribution to
system losses
130BB541.10
Рисунок 5.6 Отрицательное влияние гармоник
5.3.2 Стандарты и требования к
ограничению гармоник
Требования к ограничению гармоник могут быть
подразделены на следующие категории:
•
требования конкретных применений
•
стандарты, которые необходимо соблюдать
Требования, относящиеся к конкретным применениям
связаны с конкретными системами, для которых
имеются причины стремиться ограничить гармоники.
Пример
Для подключения двух двигателей мощностью 110 кВт
достаточно трансформатора на 250 кВА, если один из
двигателей подключен непосредственно к сети питания,
а другой питается через преобразователь частоты.
Однако мощности трансформатора будет недостаточно,
если от преобразователя частоты будут питаться оба
двигателя. Чтобы обеспечить возможность питания
обоих двигателей через преобразователи частоты,
необходимо использовать либо дополнительные
средства подавления гармоник в установке, либо
приводы с низкими гармониками.
Интеграция системы
Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 63
5 5
