130BB667.10
Номер
отверстия и
рекомен-
дуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1) Сеть 1 34,7 M32
2) Двигатель 1 34,7 M32
3) Тормоз/
разделение
нагрузки
1 34,7 M32
4) Кабель
управления
3/4 28,4 M25
5) Кабель
управления
1/2 22,5 M20
5) Кабель
управления
2)
1/2 22,5 M20
1)
Допуск ±0,2 мм
2)
Отверстие с заглушкой

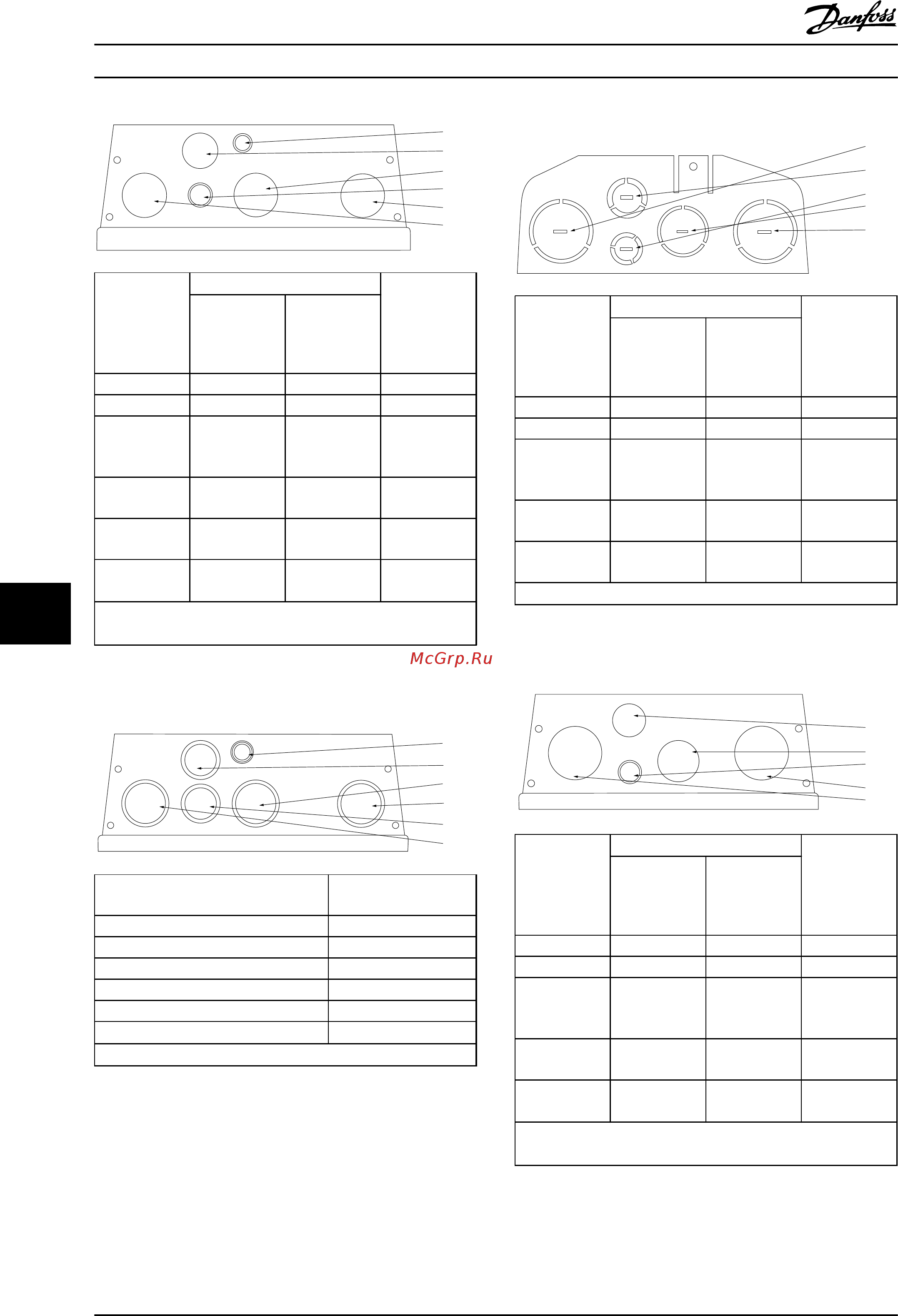

Рисунок 9.8 B1 – IP55
[6]
[5]
[3]
[2]
[4]
[1]
130BB669.10
Номер отверстия и рекомендуемое
назначение
Ближайший
метрический размер
1) Сеть M32
2) Двигатель M32
3) Тормоз/разделение нагрузки M32
4) Кабель управления M25
5) Кабель управления M25
6) Кабель управления
22,5 мм
1)
1)
Отверстие с заглушкой
Рисунок 9.9 Отверстия с резьбовыми уплотнениями B1–
IP55
[1]
[4]
[5]
[3]
[2]
130BB660.10
Номер
отверстия и
рекомен-
дуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1) Сеть 1 1/4 44,2 M40
2) Двигатель 1 1/4 44,2 M40
3) Тормоз/
разделение
нагрузки
1 34,7 M32
4) Кабель
управления
3/4 28,4 M25
5) Кабель
управления
1/2 22,5 M20
1)
Допуск ±0,2 мм
Рисунок 9.10 B2 – IP21
[4]
[3]
[5]
[2]
[1]
130BB668.10
Номер
отверстия и
рекомен-
дуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1) Сеть 1 1/4 44,2 M40
2) Двигатель 1 1/4 44,2 M40
3) Тормоз/
разделение
нагрузки
1 34,7 M32
4) Кабель
управления
3/4 28,4 M25
5) Кабель
управления
2)
1/2 22,5 M20
1)
Допуск ±0,2 мм
2)
Отверстие с заглушкой
Рисунок 9.11 B2 – IP55
Электрический монтаж Руководство по проектированию
128 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
