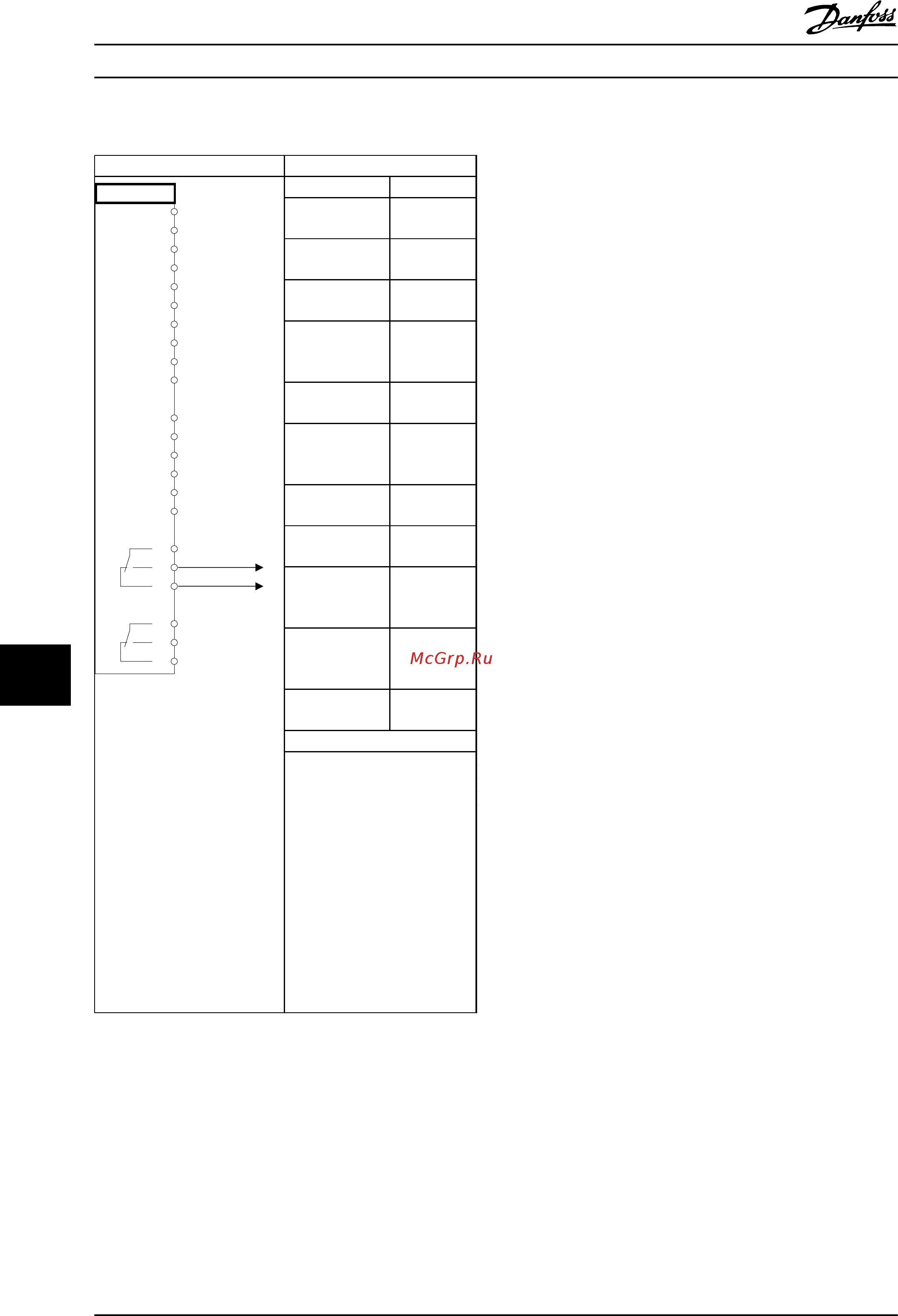

Пример применения
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
R1R2
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
01
02
03
04
05
06
130BB839.10
Функция Настройка
7-00 Ист.сигн.О
С ПИД-рег.скор.
[2] MCB 102
17-11 Разрешен
ие (позиции/об)
1024*
13-00 Режим
контроллера SL
[1] Включена
13-01 Событие
запуска
[19]
Предупрежд
ение
13-02 Событие
останова
[44] Кнопка
сброса
13-10 Операнд
сравнения
[21] №
предупрежд
ения
13-11 Оператор
сравнения
[1] ≈*
13-12 Результат
сравнения
90
13-51 Событие
контроллера SL
[22]
Компаратор
0
13-52 Действие
контроллера SL
[32]
Ус.н.ур.на
цфв.вых.А
5-40 Реле
функций
[80] Цифр.
выход SL A
* = Значение по умолчанию
Примечания/комментарии.
Когда сигнал обратной связи
от энкодера не соответствует
заданию, выдается
Предупреждение 90. ПЛК
контролирует
Предупреждение 90, и если
Предупреждение 90
становится истинным (TRUE),
активируется реле 1.
Внешнее оборудование может
указывать на необходимость
обслуживания.
Таблица 10.15 Использование ПЛК для настройки реле
Примеры применения
Руководство по проектированию
162 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
