3 Основные принципы работы
3.1 Общая информация
В этой главе представлены общие сведения об
основных узлах и контурах преобразователя частоты. В
ней описываются внутренние электрические функции и
функции обработки сигналов. Приводится также
описание внутренней структуры управления.
Кроме того, описываются автоматизированные и
дополнительные функции преобразователя частоты,
позволяющие разрабатывать стабильно
эксплуатируемые системы с расширенными функциями
управления и отчетности о состоянии.
3.2 Описание работы
Преобразователь частоты обеспечивает подачу
регулируемого количества переменного тока на
стандартный трехфазный асинхронный двигатель для
регулирования частоты вращения этого двигателя.
Преобразователь частоты подает на двигатель ток
переменной частоты и напряжения.
Преобразователь частоты можно поделить на четыре
основных модуля:
•
Выпрямитель
•
Промежуточная цепь
•
Инвертор
•
Модуль управления и регулирования
Более подробно эти модули описаны в разделе
глава 3.3 Последовательность работы, где также
объясняется движение электрического и управляющего
сигналов в преобразователе частоты.

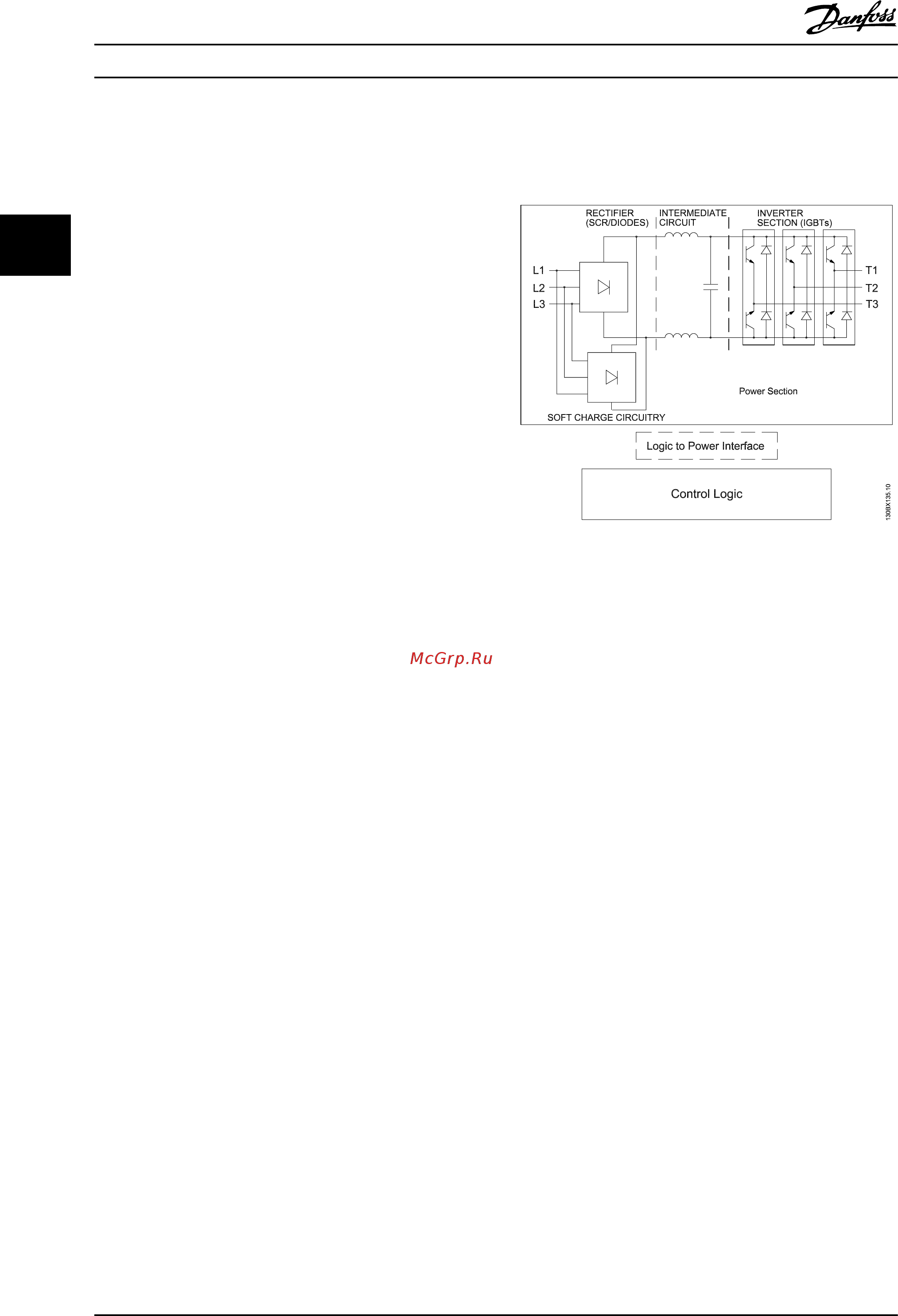

Рисунок 3.1 Внутренняя логика управления
3.3 Последовательность работы
3.3.1 Секция выпрямителя
Когда сетевое питание впервые подается на
преобразователь частоты, оно проходит через входные
клеммы (L1, L2 и L3) и разъединитель и/или
дополнительное устройство фильтрации ВЧ-помех, в
зависимости от конфигурации.
3.3.2
Промежуточная секция
Пройдя через секцию выпрямителя, напряжение
поступает на промежуточную секцию. Выпрямленное
напряжение сглаживается в индуктивно-емкостном
фильтрующем контуре, состоящем из катушки
индуктивности шины постоянного тока и батареи
конденсаторов шины постоянного тока.
Катушка индуктивности шины постоянного тока
обеспечивает продольное полное сопротивление к
изменению тока. Это способствует процессу фильтрации
и снижает гармонические искажения на форме
входного сигнала переменного тока, свойственные цепи
выпрямителя.
Основные принципы работы
Руководство по проектированию
16 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
