Подключение двигателя
УВЕДОМЛЕНИЕ
Для соответствия требованиям по защите от
электромагнитного излучения и ЭМС необходимо
использовать экранированные/защищенные кабели.
Подробнее см. глава 5.2.1 Результаты испытаний
ЭМС и Рисунок 3.3.
См. глава 6.2 Общие технические требования для
правильного определения размеров поперечного
сечения и длины кабеля двигателя.
№
кле-
ммы
96 97 98 99
U V W
PE
1)
Напряжение двигателя, 0–100 %
напряжения сети.
3 провода от двигателя
U1 V1 W1
PE
1)
Соединение по схеме
треугольника
W2 U2 V2 6 проводов от двигателя
U1 V1 W1
PE
1)
Соединение по схеме звезды: U2,
V2, W2
Клеммы U2, V2 и W2 должны
соединяться отдельно.
Таблица 9.17 Описание клемм
1)
Подключение защитного заземления
U
1
V
1
W
1
175ZA114.11
96 97 98
96 97 98
FC
FC
Motor
Motor
U
2
V
2
W
2
U
1
V
1
W
1
U
2
V
2
W
2

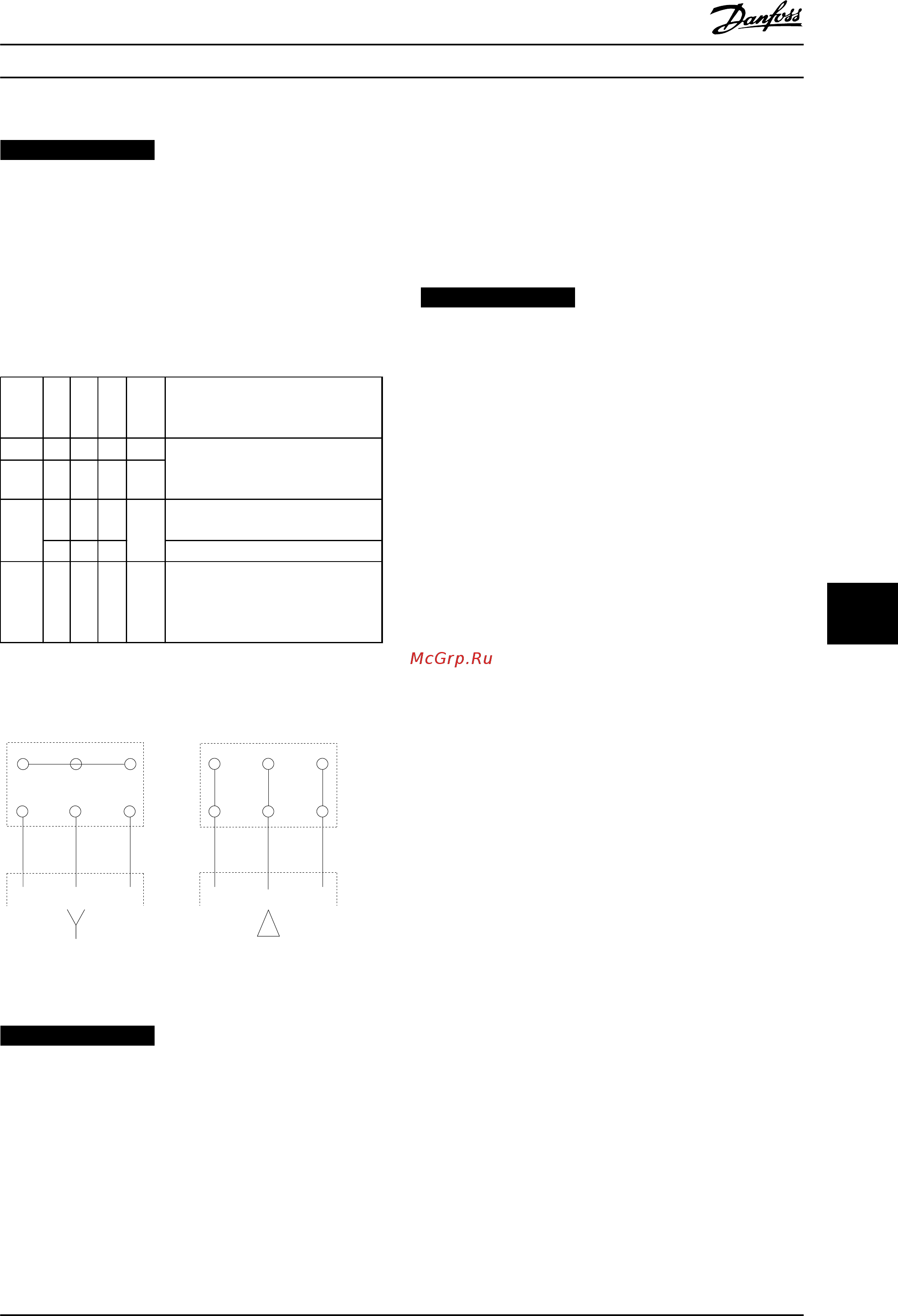

Рисунок 9.29 Подключения по схемам «звезда» и
«треугольник»
УВЕДОМЛЕНИЕ
При использовании двигателей без бумажной
изоляции фазной обмотки или другой усиленной
изоляции, пригодной для работы от такого источника
напряжения, как преобразователь частоты, на выходе
преобразователя частоты следует установить
синусоидальный фильтр.
Экранирование кабелей
Избегайте монтажа с помощью скрученных концов
экрана (скруток). Это снижает эффективность
экранирования на высоких частотах. Если необходимо
разорвать экран для монтажа разъединителя или
контактора двигателя, в дальнейшем следует
восстановить непрерывность экрана, обеспечивая
минимально возможное сопротивление высоких частот.
УВЕДОМЛЕНИЕ
Снимите изоляцию сегмента кабеля двигателя, чтобы
получить доступ к экрану за клеммой кабеля, И
подключите соединение с землей к клемме 99.
Присоедините экран кабеля двигателя к развязывающей
панели преобразователя частоты и к металлическому
корпусу двигателя.
При подключении экрана обеспечьте максимально
возможную площадь контакта (применяйте кабельный
зажим). Такое соединение выполняют с использованием
монтажных приспособлений, входящих в комплект
поставки преобразователя частоты.
Если возникает необходимость разрезания экрана для
установки разъединителя или реле двигателя, то
следует восстановить его непрерывность с
обеспечением минимально возможного импеданса по
переменному току.
Длина и сечение кабелей
Преобразователь частоты был испытан с кабелем
заданной длины и заданного сечения. При увеличении
сечения возрастает емкость кабеля и, следовательно,
увеличивается ток утечки, поэтому длину кабеля
следует соответственно уменьшить. Для снижения
уровня шума и токов утечки кабель двигателя должен
быть как можно более коротким.
Частота коммутации
При использовании преобразователей частоты
совместно с синусоидными фильтрами,
предназначенными для снижения акустических шумов
двигателя, частота коммутации должна устанавливаться
в соответствии с инструкцией к синусоидному фильтру
в 14-01 Частота коммутации.
Электрический монтаж Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 143
9 9
