1. Прикрепите развязывающую панель к нижней
части преобразователя частоты с помощью
винтов и шайб из пакета с комплектом
принадлежностей.
2. Присоедините кабель двигателя к клеммам
96 (U), 97 (V), 98 (W).
3. Присоедините провод к зажиму заземления
(клемма 99) на развязывающей панели винтами
из пакета с комплектом принадлежностей.
4. Вставьте вилку с клеммами 96 (U), 97 (V), 98 (W)
(для приводов мощностью до 7,5 кВт) и кабель
двигателя в гнездо терминала с надписью
MOTOR (двигатель).
5. Прикрепите экранированный кабель к
развязывающей панели винтами с шайбами из
пакета с комплектом принадлежностей.
К преобразователю частоты могут подключаться
стандартные трехфазные асинхронные двигатели всех
типов. Небольшие электродвигатели обычно
подключают по схеме звезды (230/400 В, Y). Мощные
двигатели подключают по схеме треугольника
(400/690 В, Δ). Схема подключения и напряжение
указаны на паспортной табличке двигателя.
MOTOR
MOTOR
U V W
99
130BT302.12

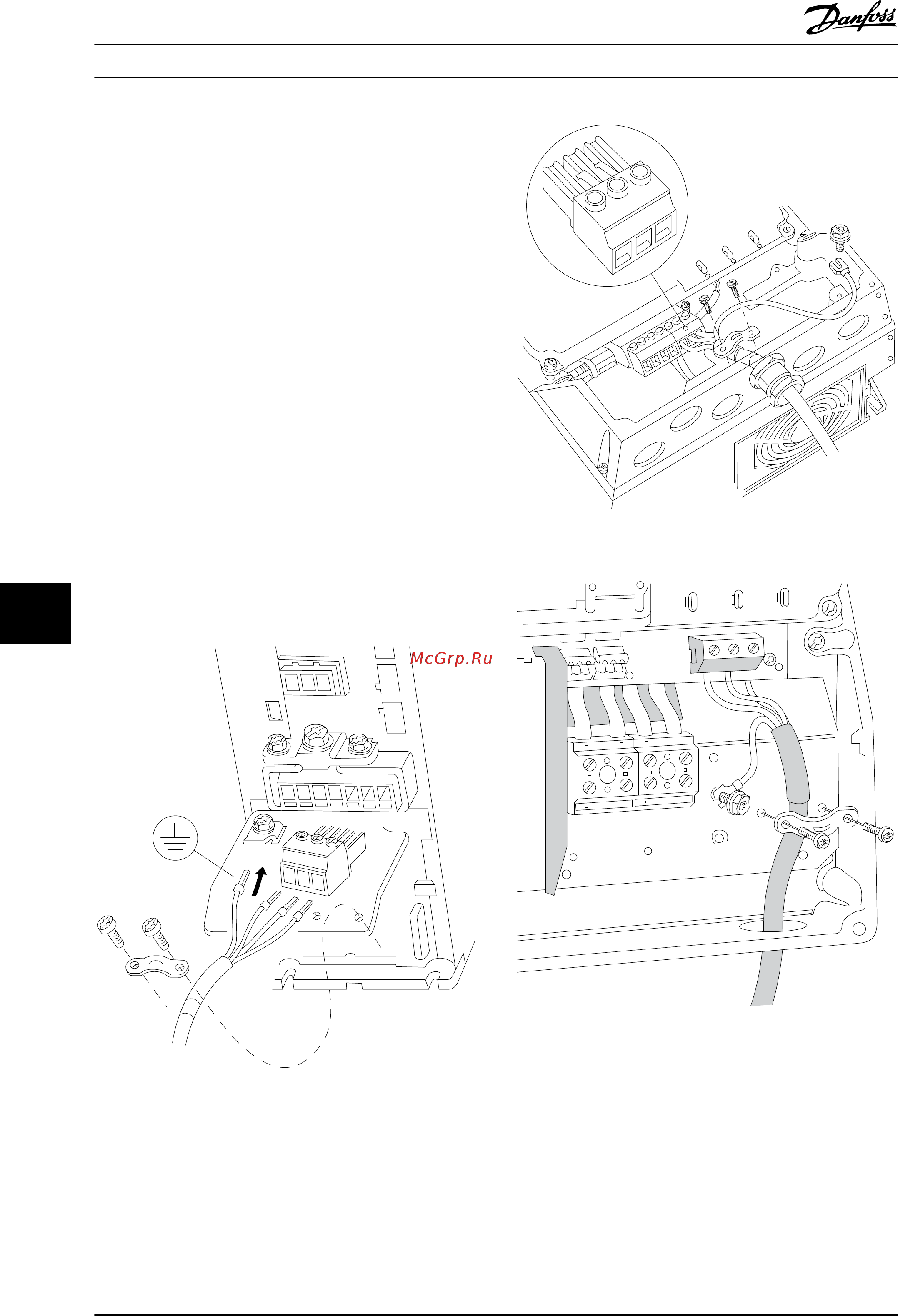

Рисунок 9.30 Подключение двигателя, корпуса A1, A2 и A3
U
V
W
96
97
98
130BT337.10
Рисунок 9.31 Подключение двигателя, корпуса A4/A5
130BT333.10
Рисунок 9.32 Подключение двигателя, корпуса B1 и B2
Электрический монтаж Руководство по проектированию
144 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
