УВЕДОМЛЕНИЕ
Задняя панель используется только в корпусах A4, A5,
B1, B2, C1 и C2.
130BA219.11
1
1 Задняя панель

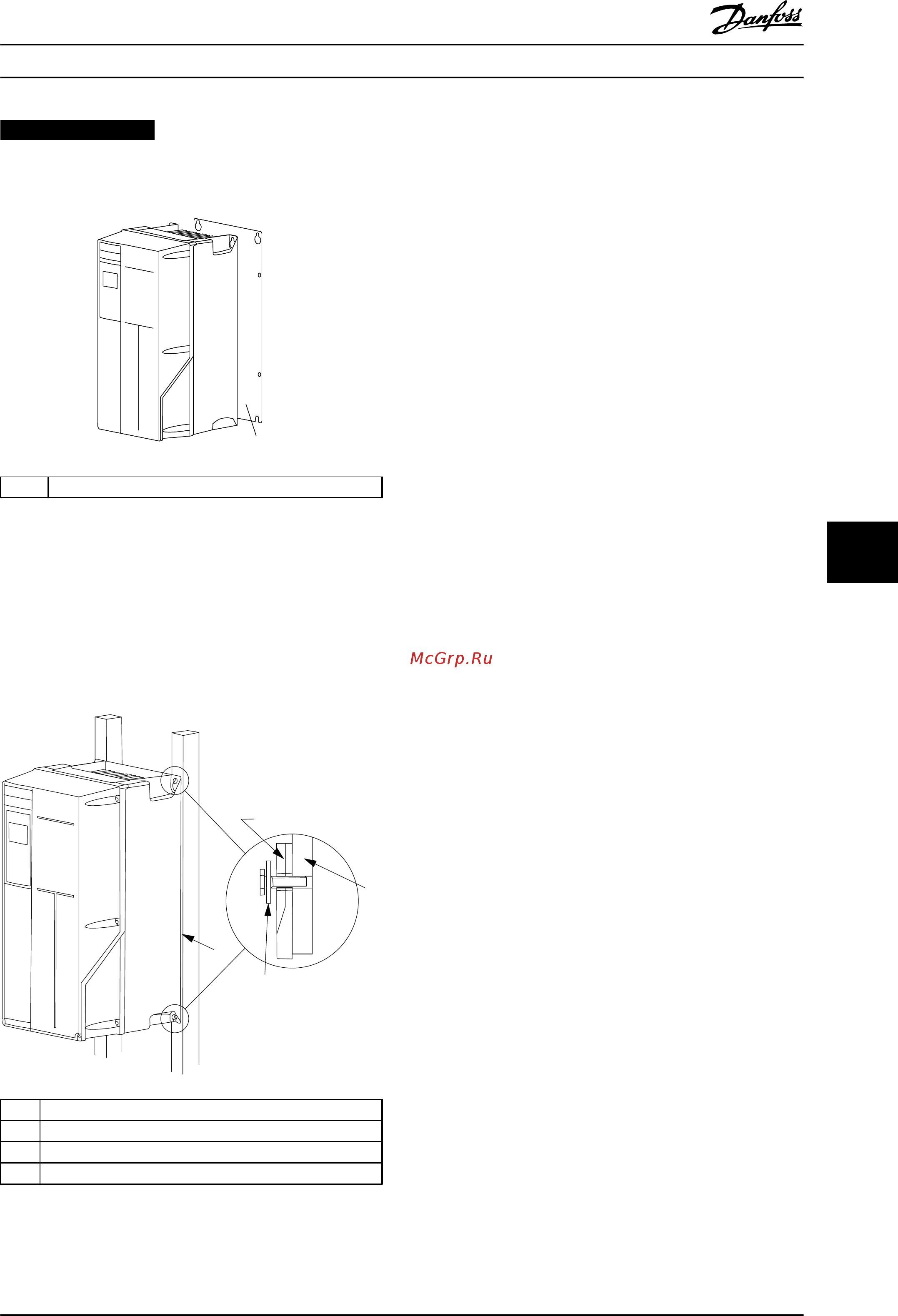

Рисунок 8.3 При монтаже на несплошную заднюю стену
требуется задняя панель.
Для преобразователей частоты с уровнем защиты IP66
требуется с особой тщательностью стараться не
повредить стойкое к коррозии защитное покрытие. Для
защиты эпоксидного покрытия может применяться
фибровая или нейлоновая шайба.
130BA392.11
2
1
3
4
1
Задняя панель
2 Преобразователь частоты IP66
3 Опорная плита
4 Фибровая шайба
Рисунок 8.4 Установка на несплошную заднюю стену
Механический монтаж Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 123
8 8
