Для параметра 3-02 Мин. задание нельзя установить
значение меньше, чем 0, если для 1-00 Режим
конфигурирования не установлено значение [3] Процесс.
В этом случае зависимость между результирующим
заданием (после фиксации) и суммой всех заданий
имеет вид, показанный на Рисунок 3.16.
130BA186.11
P 3-03
P 3-02
Sum of all
references
P 3-00 Reference Range= [0] Min to Max
Resulting reference

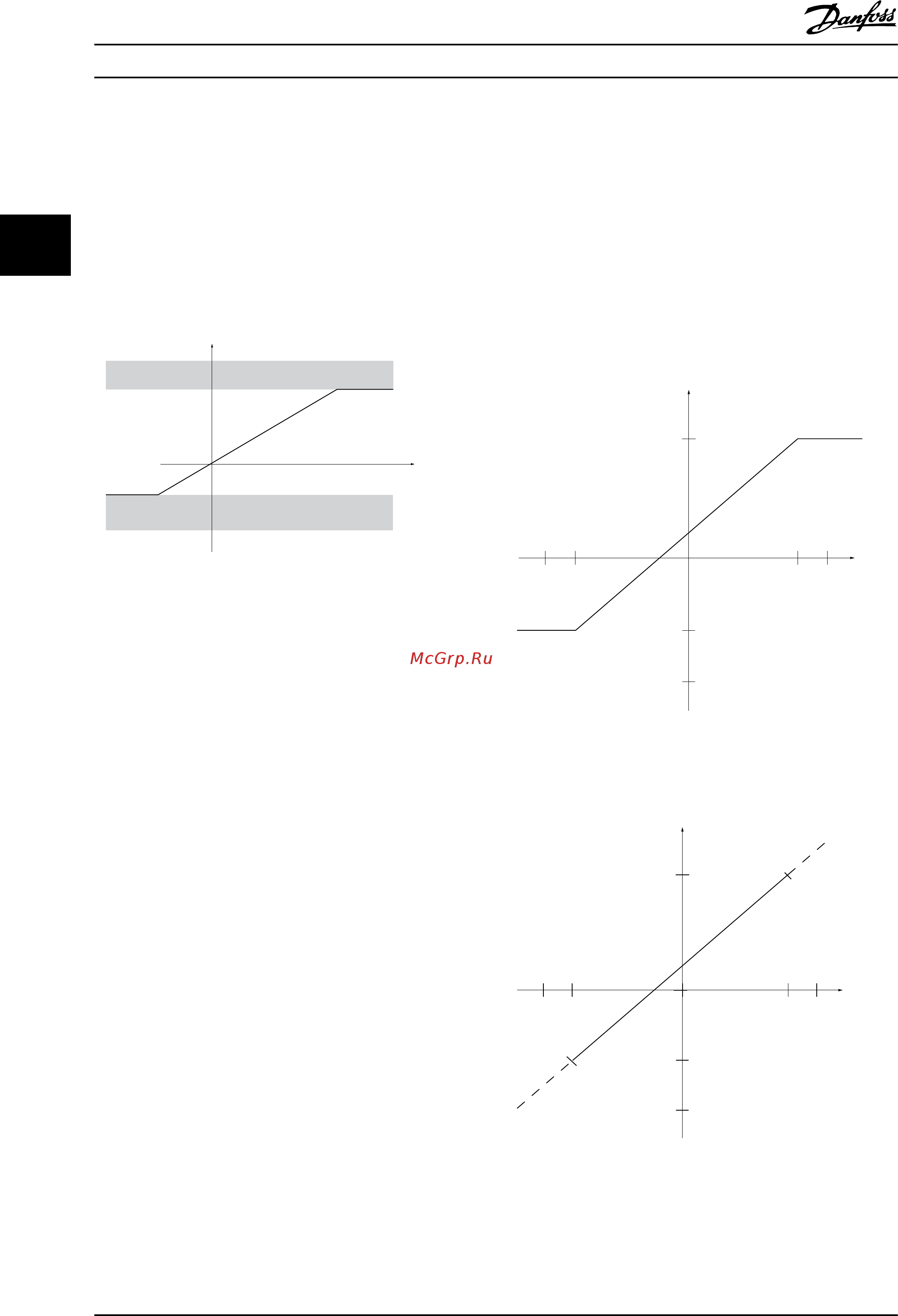

Рисунок 3.16 Сумма всех заданий при параметре
1-00 Режим конфигурирования со значением [3] Процесс
3.7.3
Масштабирование предварительно
установленных заданий и заданий
для шины
Предварительно устанавливаемые задания
масштабируются по следующим правилам:
•
Когда параметр 3-00 Диапазон задания имеет
значение [0] Мин - Макс: 0 % — задание равно
0 [ед. изм.], где может использоваться любая
единица измерения (об/мин, м/с, бар и т. п.).
100 % — задание равно максимальной
абсолютной величине (3-03 Максимальное
задание), минимальной абсолютной величине
(3-02 Мин. задание).
•
Когда параметр 3-00 Диапазон задания имеет
значение [1] -Макс - +Макс: 0 % — задание
равно 0 [ед. измер.]; -100 % — задание равно -
Макс; 100 % — задание равно Макс.
Задание по шине масштабируется по следующим
правилам:
•
Когда параметр 3-00 Диапазон задания имеет
значение [0] Мин - Макс, чтобы получить
максимальное разрешение по заданию для
шины, используется следующее
масштабирование на шине: 0 % — задание
равно Мин., а 100 % — задание равно Макс.
•
Когда параметр 3-00 Диапазон задания имеет
значение [1] -Макс - +Макс: -100 % — задание
равно -Макс.; 100 % — задание равно Макс.
3.7.4
Масштабирование заданий и
сигналов ОС на аналоговом и
импульсном входах
Задания и сигналы обратной связи масштабируются с
аналоговых и цифровых входов одинаково.
Единственным различием является то, что задания выше
или ниже заданных минимальных и максимальных
«конечных точек» (P1 и P2 на Рисунок 3.17) фиксируются,
а сигнал обратной связи выше или ниже этих точек не
фиксируется.
(RPM)
Resource output
Resource
input
Terminal X low
Terminal X
high
Low reference/feedback value
High reference/feedback
value
130BA181.10
-1500
-6 8 (V)
1500
-10 10
P1
P2
0
-600
Рисунок 3.17 Масштабирование заданий и сигналов ОС на
аналоговом и импульсном входах
(RPM)
Resource output
Resource
input
Terminal X low
Terminal X
high
Low reference/feedback value
High reference/feedback
value
130BA182.10
-1500
-6 8 (V)
1500
-10 10
P1
P2
0
-600
Рисунок 3.18 Масштабирование задания на выходе
Основные принципы работы Руководство по проектированию
36 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
