Danfoss VLT Automation Drive FC-301PK37T2 [67/216] Внимание
![Danfoss VLT Automation Drive FC-301PK37T2 [67/216] Внимание](/views2/1560000/page67/bg43.png)
130BC968.10
1
3
25 4
6
b
a
M
7

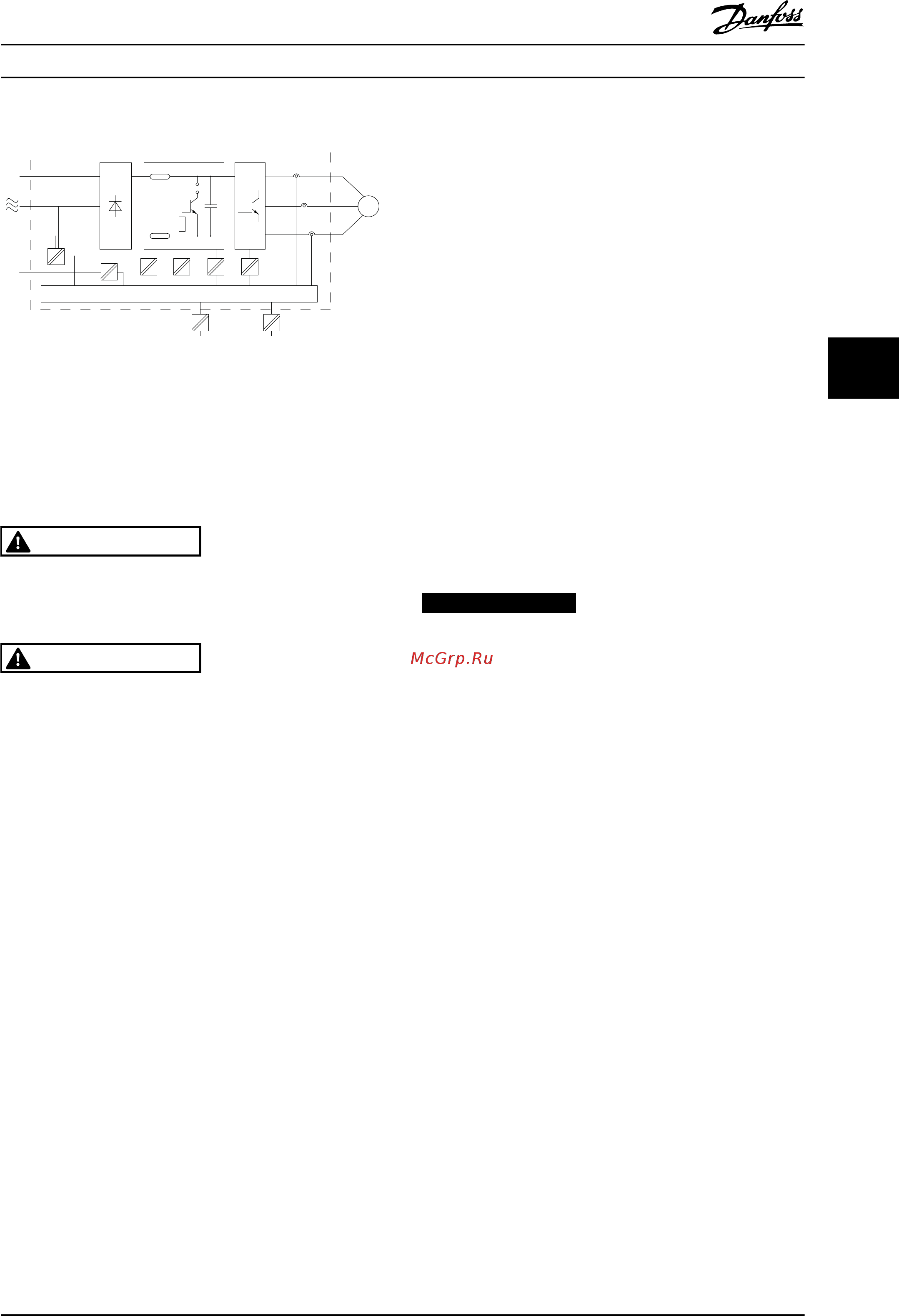

Рисунок 5.7 Гальваническая развязка
Функциональная гальваническая развязка (на схеме
обозначена a и b) предназначена для дополнительного
резервного питания 24 В и стандартного интерфейса
шины RS 485.
ВНИМАНИЕ!
Монтаж на большой высоте над уровнем моря
В случае высоты над уровнем моря более 2000 м
обратитесь в Danfoss относительно требований PELV.
ВНИМАНИЕ!
Прикосновение к токоведущим частям может
привести к смертельному исходу — даже если
оборудование отключено от сети.
Убедитесь также, что отключены все прочие входные
напряжения, такие как системы разделения нагрузки
(подключение промежуточной цепи постоянного
тока), а также подключение двигателя для
кинетического резервирования.
Прежде чем касаться токоведущих частей, выдержите
необходимое время, указанное в Таблица 2.1.
Более короткий промежуток времени допускается
только в том случае, если это указано на паспортной
табличке конкретного блока.
5.5 Функции торможения
Функция торможения применяется для торможения
нагрузки на валу двигателя в виде либо динамического,
либо механического торможения.
5.5.1 Выбор тормозного резистора
Применение тормозного резистора обеспечивает
поглощение выделяемой энергии в тормозном
резисторе, а не в преобразователе частоты. Подробнее
см. Руководство по проектированию тормозных
резисторов.
Если величина кинетической энергии, передаваемой в
резистор в каждом интервале торможения, не известна,
среднюю мощность можно рассчитать на основе
времени цикла и времени торможения, образующих
прерывистый рабочий цикл. Прерывистый рабочий
цикл резистора показывает интервал времени, в
течение которого резистор включен. На Рисунок 5.8
показан типичный цикл торможения.
УВЕДОМЛЕНИЕ
Поставщики двигателей часто пользуются параметром
S5, устанавливая допустимую нагрузку, которая
характеризует прерывистый рабочий цикл.
Прерывистый рабочий цикл для резистора
рассчитывается следующим образом:
Рабочий цикл = t
торм.
/T
T — время цикла в секундах
t
торм.
— время торможения в секундах (за время цикла)
Интеграция системы Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 65
