![Danfoss VLT Automation Drive FC-301PK37T2 [131/216] Электрический монтаж руководство по проектированию](/img/pdf.png)
Danfoss VLT Automation Drive FC-301PK37T2 [131/216] Электрический монтаж руководство по проектированию
![Danfoss VLT Automation Drive FC-302PK37T2 [131/216] Электрический монтаж руководство по проектированию](/views2/1560000/page131/bg83.png)
[4]
[3]
[2]
[5]
[1]
130BB670.10
Номер отверстия и рекомендуемое
назначение
Ближайший
метрический
размер
1) Сеть M40
2) Двигатель M40
3) Тормоз/разделение нагрузки M32
4) Кабель управления M25
5) Кабель управления M20

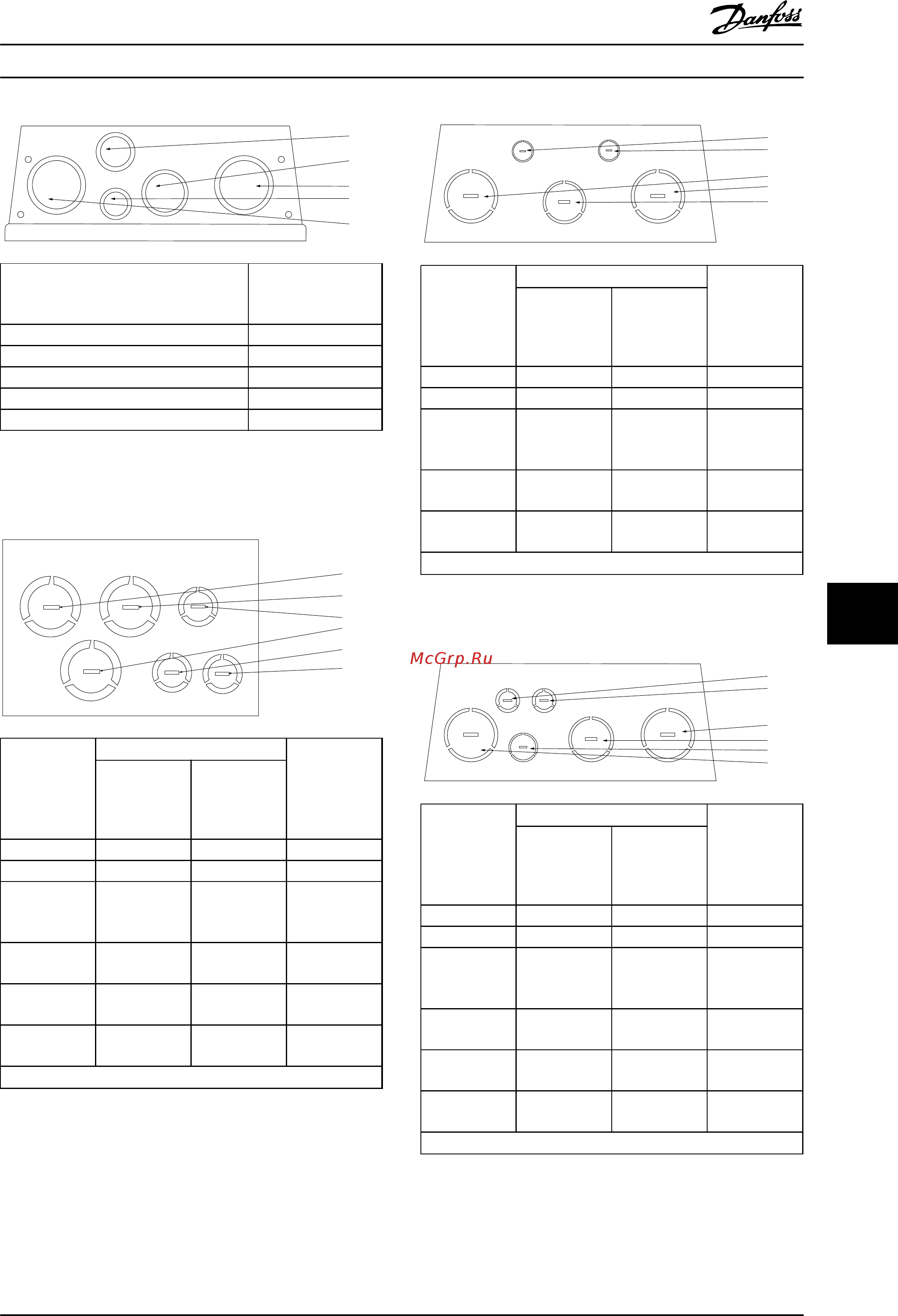

Рисунок 9.12 Отверстия с резьбовыми уплотнениями
B2 – IP55
[3]
[2]
[4]
[1]
[5]
[6]
130BB658.10
Номер
отверстия и
рекомен-
дуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1) Сеть 1 34,7 M32
2) Двигатель 1 34,7 M32
3) Тормоз/
разделение
нагрузки
1 34,7 M32
4) Кабель
управления
1/2 22,5 M20
5) Кабель
управления
1/2 22,5 M20
6) Кабель
управления
1/2 22,5 M20
1)
Допуск ±0,2 мм
Рисунок 9.13 B3 – IP21
[5]
[3]
[2]
[4]
[1]
130BB661.10
Номер
отверстия и
рекомен-
дуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1) Сеть 2 63,3 M63
2) Двигатель 2 63,3 M63
3) Тормоз/
разделение
нагрузки
1 1/2 50,2 M50
4) Кабель
управления
3/4 28,4 M25
5) Кабель
управления
1/2 22,5 M20
1)
Допуск ±0,2 мм
Рисунок 9.14 C1 – IP21
[5]
[3]
[2]
[6]
[4]
[1]
130BB662.10
Номер
отверстия и
рекомен-
дуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1) Сеть 2 63,3 M63
2) Двигатель 2 63,3 M63
3) Тормоз/
разделение
нагрузки
1 1/2 50,2 M50
4) Кабель
управления
3/4 28,4 M25
5) Кабель
управления
1/2 22,5 M20
6) Кабель
управления
1/2 22,5 M20
1) Допуск ±0,2 мм
Рисунок 9.15 C2 – IP21
Электрический монтаж Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 129
9 9
