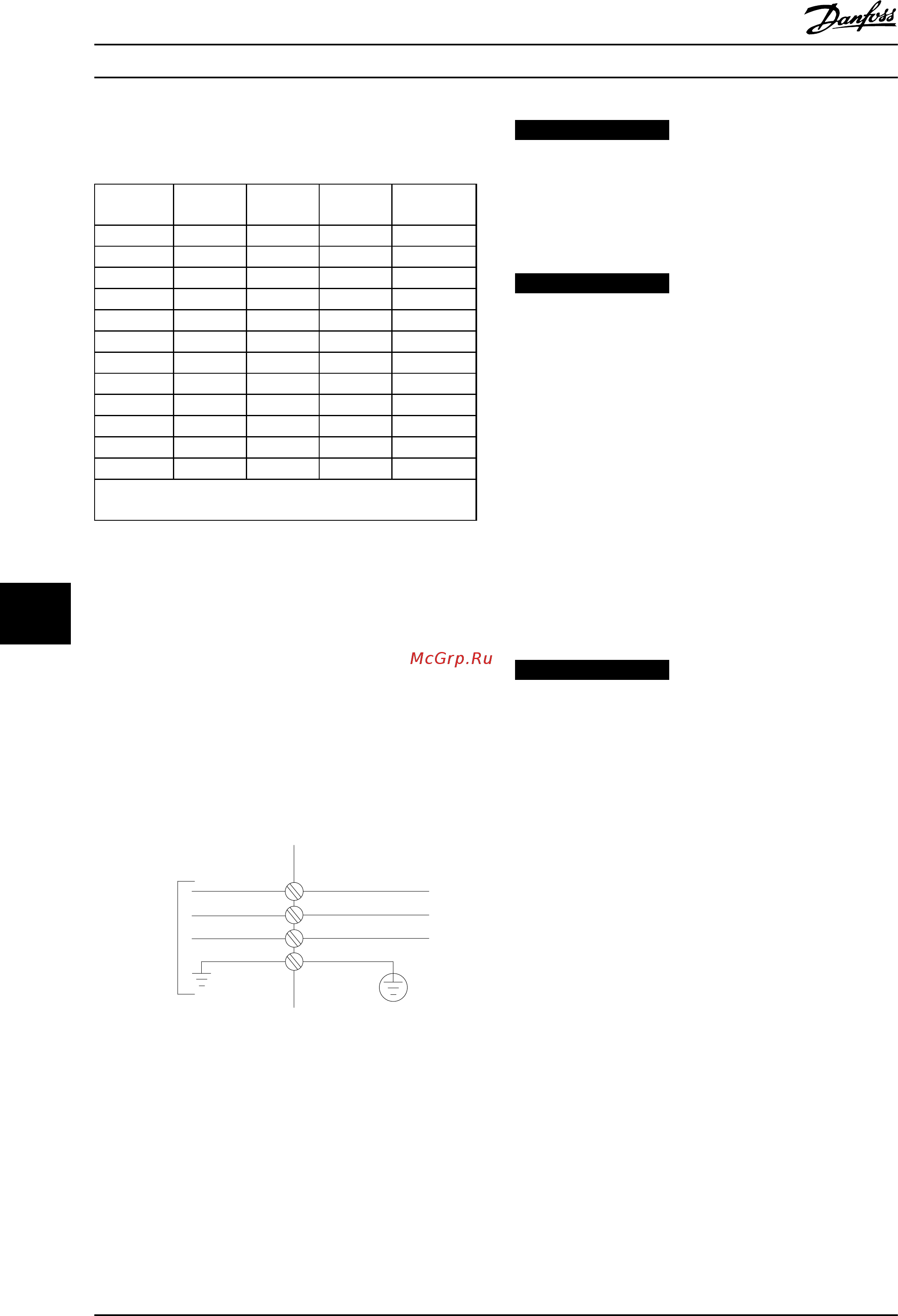

9.2.3 Затяжка крышки после
подключения проводки
Тип
корпуса IP20 IP21 IP55 IP66
A1 * - - -
A2 * * - -
A3 * * - -
A4/A5 - - 2 2
B1 - * 2,2 2,2
B2 - * 2,2 2,2
B3 * - - -
B4 * - - -
C1 - * 2,2 2,2
C2 - * 2,2 2,2
C3 2 - - -
C4 2 - - -
* = Нет болтов для затягивания
– = Не существует
Таблица 9.2 Затяжка крышки (Н·м)
9.3 Подключение сети
Обязательно заземлите подключение сети питания с
помощью клеммы 95 преобразователя частоты, см.
глава 9.1.1 Заземление.
В соответствии со стандартом EN 50178, заземляющий
кабель должен иметь поперечное сечение не менее
10 мм²
или необходимо использовать два провода,
рассчитанных на номинальный ток питания и
подключенных раздельно.
Используйте неэкранированный кабель.
3 Phase
power
input
130BA026.10
91 (L1)
92 (L2)
93 (L3)
95 PE
Рисунок 9.16 Подключение сети
УВЕДОМЛЕНИЕ
Использование предохранителей и/или
автоматических выключателей на стороне питания
является обязательным для соответствия IEC 60364
(CE) и NEC 2009 (UL), см. глава 9.3.1.4 Соответствие
техническим условиям UL.
УВЕДОМЛЕНИЕ
Выше 480 В (эфф.)
ОПАСНОСТЬ ПОВРЕЖДЕНИЯ
ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ С
УСТАНОВЛЕННЫМ ФИЛЬТРОМ ВЧ-ПОМЕХ
При установке в схеме с заземленной ветвью
треугольника или в цепи типа IT (где трансформаторы
изолированы от заземления, а потребители
заземлены) входное напряжение сети в диапазоне
380–500 В (T4, T5) не должно превышать 480 В (эфф.)
между сетью и заземлением.
Для некоторых корпусов установка производится по-
другому, если в заводскую конфигурацию
преобразователя частоты входит выключатель питания
от сети. Различные сценарии проиллюстрированы ниже.
Подключение сети для корпусов A1, A2 и A3:
УВЕДОМЛЕНИЕ
Вилка разъема питания подходит для
преобразователей частоты мощностью до 7,5 кВт.
1. Установите два винта на развязывающей
панели, задвиньте ее на место и затяните
винты.
2. Убедитесь, что преобразователь частоты
заземлен надлежащим образом. Подключите
заземление (клемма 95). Используйте винт из
пакета с комплектом принадлежностей.
3. Вставьте соединители с контактами 91 (L1),
92 (L2), 93 (L3) из пакета с комплектом
принадлежностей в клеммы с надписью MAINS
(сеть) в нижней части преобразователя
частоты.
4. Подключите сетевые провода к вилке сетевого
разъема.
5. Закрепите кабели с помощью приложенных
крепежных скоб.
Электрический монтаж
Руководство по проектированию
130 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
