130BA200.10

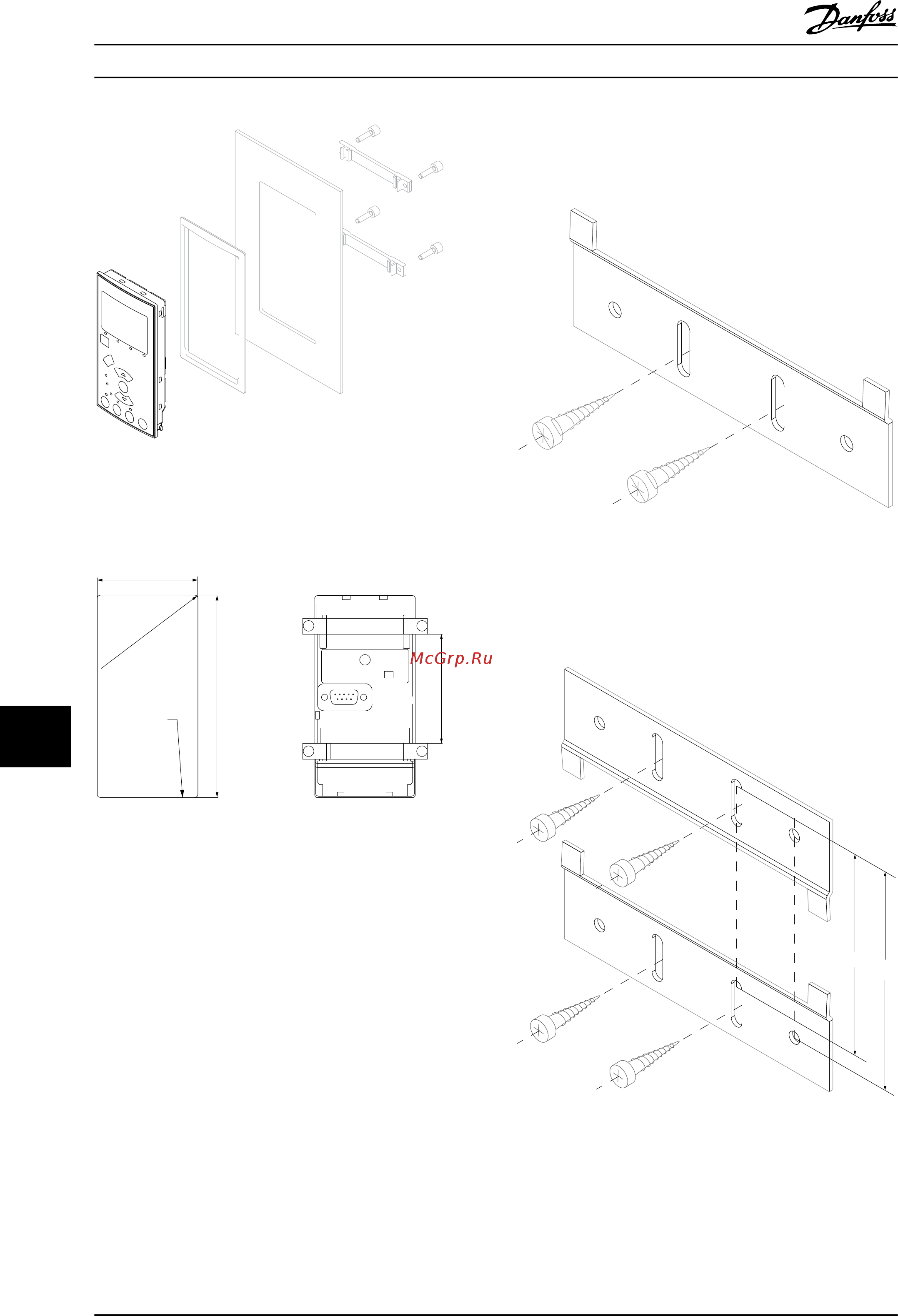

Рисунок 11.28 Монтажный комплект для LCP, включающий
цифровую LCP, крепеж и прокладку.
Номер для заказа 130B1114
Max R2(0.08)
Panel
cut out
Min 72(2.8)
130BA139.11
129,5± 0.5 mm
64,5± 0.5 mm
(2.54± 0.04 in)
(5.1± 0.04 in)
Рисунок 11.29 Размеры
11.4.8
Монтажный кронштейн для
корпусов типа A5, B1, B2, C1 и C2
Операция 1
130BA844.10
Рисунок 11.30 Нижний кронштейн
Установите нижний кронштейн и закрепите его
винтами. Не затягивайте винты полностью, так как это
усложнит монтаж преобразователя частоты.
Операция 2
130BA845.10
A
B
Рисунок 11.31 Верхний кронштейн
Дополнительные устройства и... Руководство по проектированию
186 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
