9.5 Защита от токов утечки на землю
Соблюдайте национальные и местные нормативы,
относящиеся к защитному заземлению оборудования с
током утечки > 3,5 мА.
Кабель защитного заземления должен иметь сечение не
менее 10 мм² или состоять из двух отдельных проводов,
каждый такого же сечения, что и провода фаз.
Технология преобразователей частоты предполагает
высокочастотное переключение при высокой мощности.
При этом генерируются токи утечки в проводах
заземления.
Ток утечки на землю зависит от конфигурации системы,
в том числе от наличия фильтров ВЧ-помех, длины
кабелей двигателя, экранированных кабелей двигателя
и мощности преобразователя частоты.
130BB955.12
a
b
Leakage current
Motor cable length

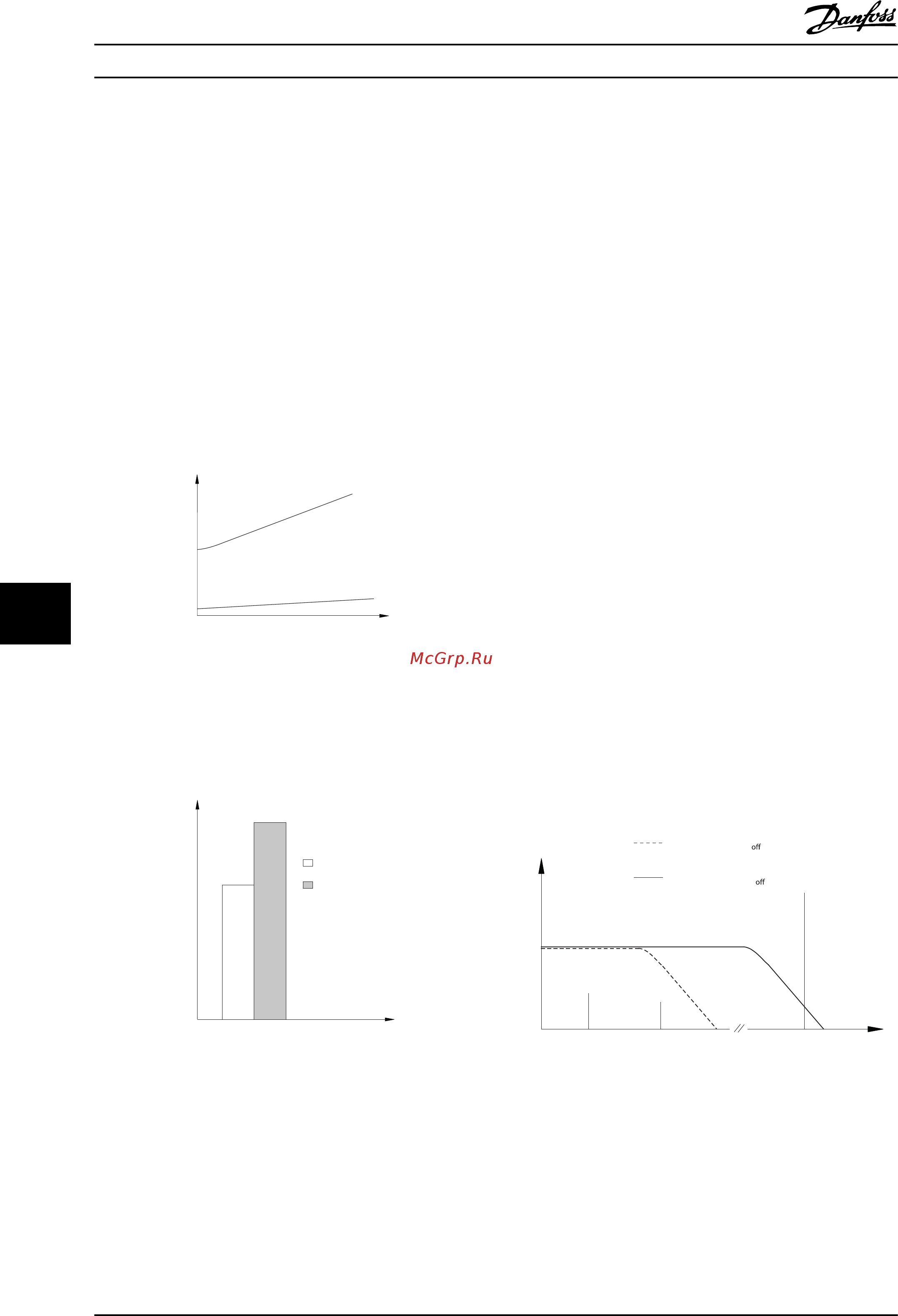

Рисунок 9.37 Влияние длины кабеля двигателя и
типоразмера по мощности на ток утечки. Типоразмер по
мощности a > Типоразмер по мощности b
Ток утечки зависит также от линейных искажений.
130BB956.12
THVD=0%
THVD=5%
Leakage current
Рисунок 9.38 Влияние искажения в цепи на ток утечки
В соответствии со стандартом EN/IEC61800-5-1 (стандарт
по системам силового привода) следует соблюдать
особую осторожность в том случае, если ток утечки
превышает 3,5 мА. Заземление следует усилить одним
из следующих способов.
•
Сечение провода заземления (клемма 95)
должно быть не менее 10 мм²
•
Следует использовать два отдельных провода
заземления соответствующих нормативам
размеров
Дополнительную информацию см. в стандартах EN/
IEC61800-5-1 и EN50178.
Использование датчиков остаточного тока
Если используются датчики остаточного тока (RCD),
также известные как автоматические выключатели для
защиты от утечек на землю (ELCB), соблюдайте
следующие требования.
•
Используйте только RCD типа В, поскольку они
могут обнаруживать переменные и постоянные
токи.
•
Используйте RCD с задержкой, чтобы
предотвратить отказы в связи с переходными
токами на землю.
•
Размеры RCD следует подбирать с учетом
конфигурации системы и условий окружающей
среды.
Ток утечки включает несколько частот, происходящих
как от частоты сетевого питания, так и от частоты
коммутации. Обнаружение частоты коммутации зависит
от типа используемого датчика RCD.
130BB958.12
f
sw
Cable
150 Hz
3rd harmonics
50 Hz
Mains
RCD with low f
cut-
RCD with high f
cut-
Leakage current
Frequency
Рисунок 9.39 Основные источники тока утечки
Величина тока утечки, обнаруживаемого RCD, зависит от
частоты среза в датчике RCD.
Электрический монтаж
Руководство по проектированию
146 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
99
