Сетевой разъем, корпуса A4/A5
L 1
L 2
L 3
91
92
93
130BT336.10

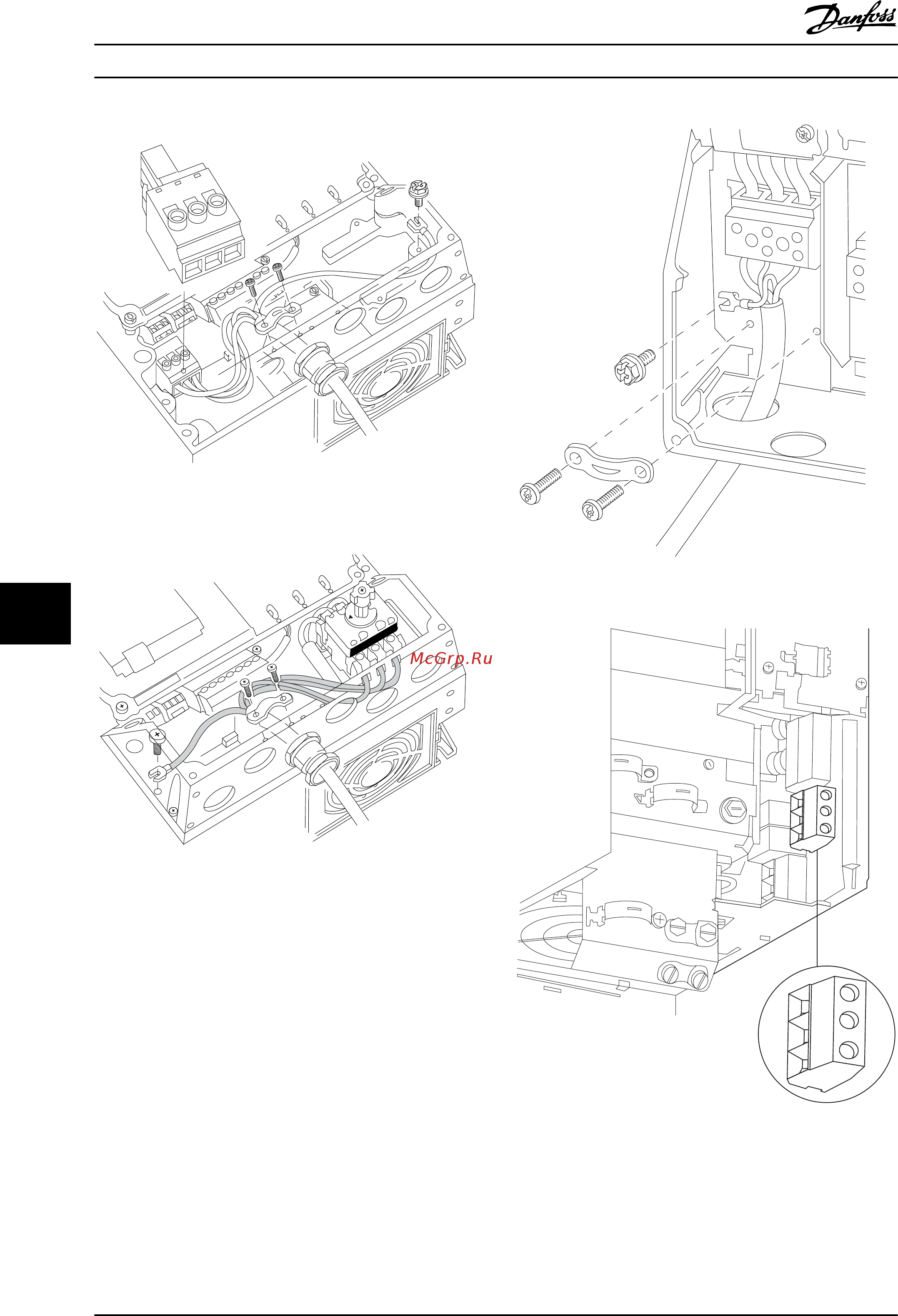

Рисунок 9.21 Подключение к питающей сети и заземлению
без использования разъединителя
130BT335.10
Рисунок 9.22 Подключение к питающей сети и заземлению
с использованием разъединителя
При использовании разъединителя (корпуса A4/A5)
защитное заземление должно устанавливаться с левой
стороны преобразователя частоты.
130BT332.10
Рисунок 9.23 Подключение сети питания, корпуса B1 и B2
130BA725.10
Рисунок 9.24 Подключение сети питания, корпус B3
Электрический монтаж Руководство по проектированию
132 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
