ВНИМАНИЕ!
Предупреждение о двойном питании
Чтобы добавить дополнительную релейную плату MCB
105, выполните следующие действия.
1. Отключите питание преобразователя частоты.
2. Отключите питание от разъемов токоведущих
частей на клеммах реле.
3. Снимите с преобразователя частоты LCP,
клеммную крышку и крепление LCP.
4. Вставьте дополнительную релейную плату MCB
105 в гнездо B.
5. Подключите кабели управления и прикрепите
их прилагаемыми кабельными накладками.
6. Позаботьтесь, чтобы обеспечить правильную
длину зачищенных участков проводов (см.
Рисунок 11.11).
7. Не соединяйте токоведущие части (высокое
напряжение) с сигналами управления (PELV).
8. Установите увеличенное крепление панели LCP
и увеличенную клеммную крышку.
9. Замените LCP.
10. Подключите питание к преобразователю
частоты.
11.
Выберите функции реле в параметрах 5-40 Реле
функций [6-8], 5-41 Задержка включения, реле
[6-8] и 5-42 Задержка выключения, реле [6-8].
УВЕДОМЛЕНИЕ
Массив [6] – реле 7, массив [7] – реле 8 и массив [8] –
реле 9.
УВЕДОМЛЕНИЕ
Для доступа к переключателю оконечной нагрузки
S801 интефейса RS 485 или к переключателям тока/
напряжения S201/S202 снимите релейную плату (см.
Рисунок 11.8 и Рисунок 11.9, позиция 2).
Relay 7
NC NCNC
Relay 9Relay 8
1 2 3 12
130BA162.10
754 6 8 9 10 11

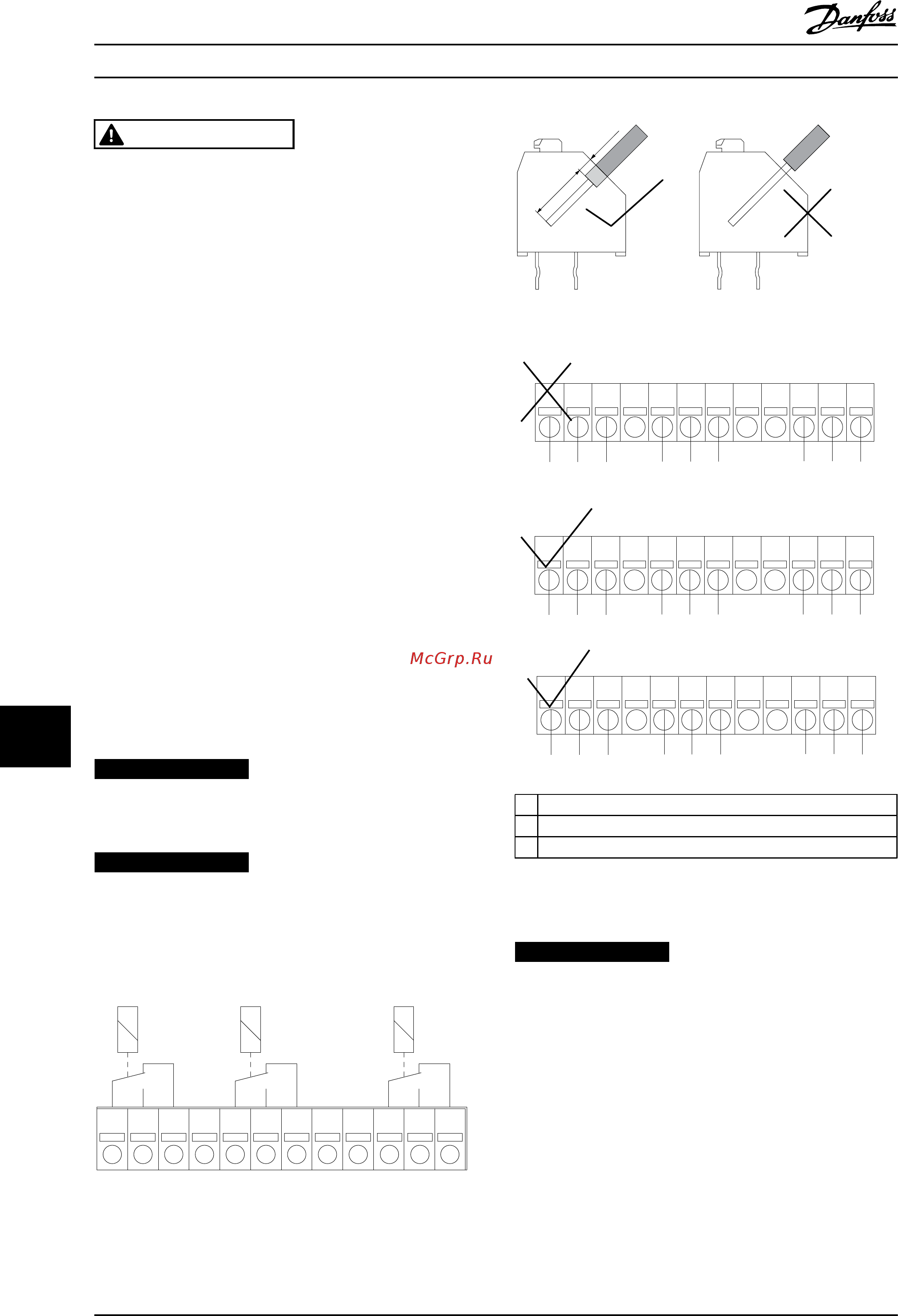

Рисунок 11.10 Реле
130BA177.10
8-9mm
2mm
Рисунок 11.11 Правильный способ вставки проводов
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
3 3 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2
2
130BA176.11
1 НЗ
2 Токоведущая часть
3 PELV
Рисунок 11.12 Правильное подключение реле
УВЕДОМЛЕНИЕ
Не объединяйте системы 24/48 В с высоковольтными
системами.
Дополнительные устройства и... Руководство по проектированию
170 Danfoss A/S © Вер. 2014-04-04 Все права защищены. MG33BF50
