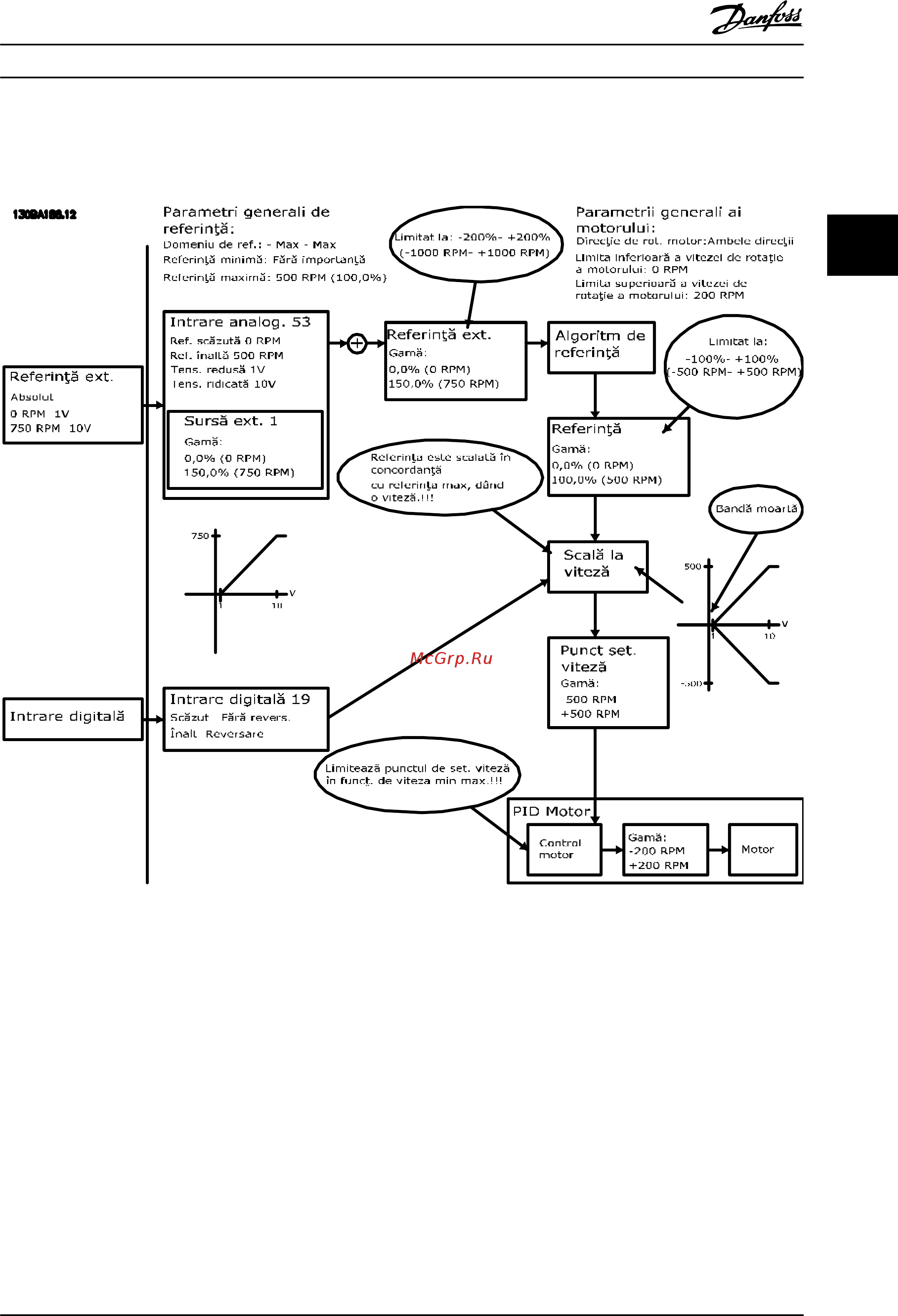

На Рисунок 3.22 показано, как вход задания с пределами, находящимися вне пределов -Макс. – +Макс., фиксирует на
входах нижний и верхний пределы перед прибавлением к текущему заданию. На Рисунок 3.22 также показано, ка
текущее задание фиксируется на значения -Макс. – +Макс. посредством алгоритма задания.
Рисунок 3.22 Положительное задание с зоной нечувствительности, цифровой вход для запуска реверса. Правила фиксации
Основные принципы работы Руководство по проектированию
MG33BF50 Danfoss A/S © Вер. 2014-04-04 Все права защищены. 39
3 3
