7 | Монтаж
Руководство по применению для установщика
100
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12

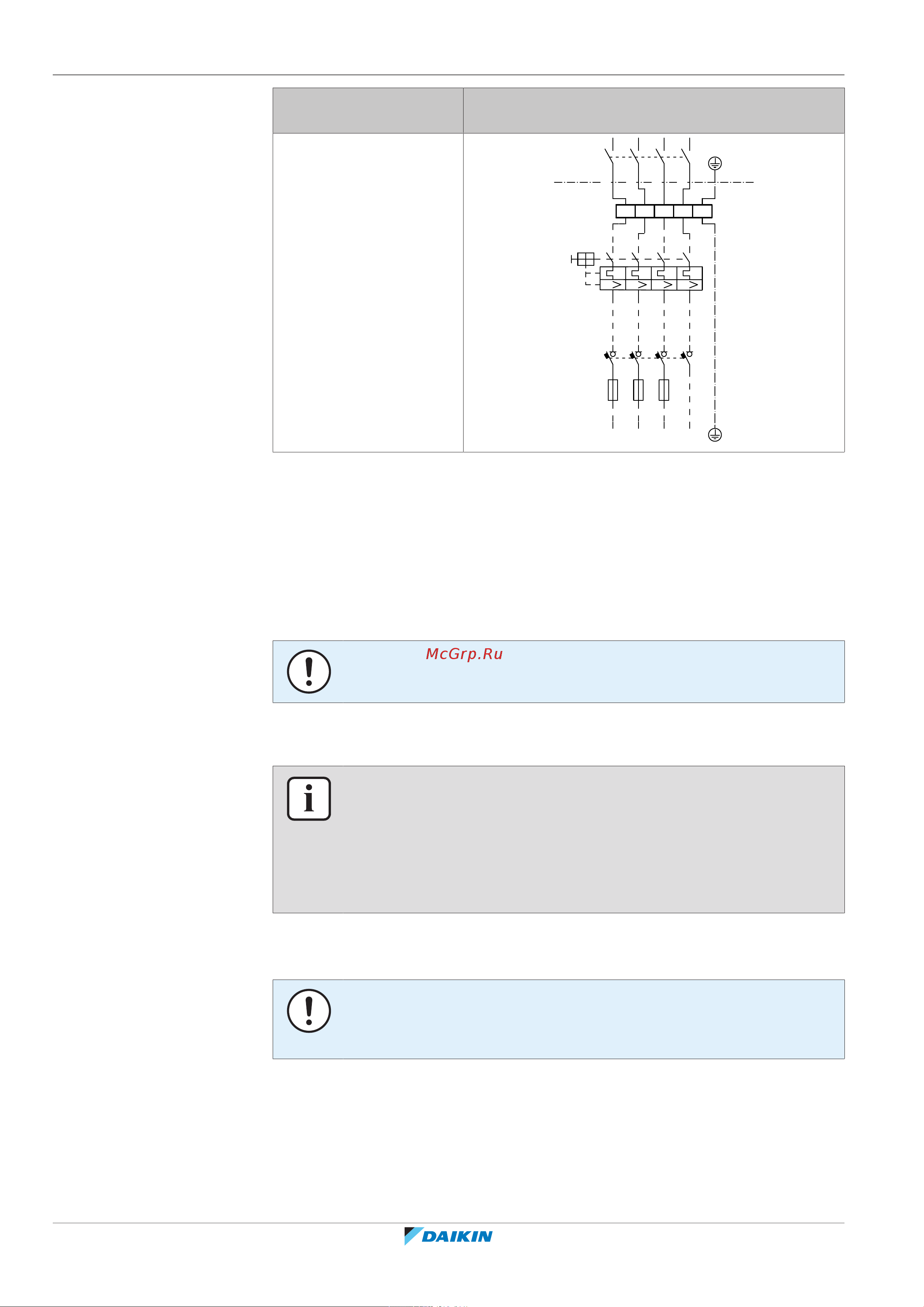

Модель
(электропитание)
Подключение электропитания резервного
нагревателя
*9W (3N~400В)
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1
2
3
4
5
6
7
8
F1B
II I I
X6M
2
1
K5M
4
3
6
5
14
13
BRN
GRY
BLK
BLU
F1B Предохранитель защиты от перегрузки (приобретается на
месте). Рекомендуется: 4-полюсный; 20А; кривая 400В; класс
отключающей способности C.
K5M Защитный контактор (в распределительной коробке)
Q1DI Устройство защитного отключения (приобретается на месте)
SWB Распределительная коробка
X6M Клеммная колодка (приобретается на месте)
ПРИМЕЧАНИЕ
НЕ отсоединяете и не удаляйте кабель питания резервного нагревателя.
7.6.10 Подключение запорного клапана
ИНФОРМАЦИЯ
Пример использования запорного клапана. При наличии одной зоны
температуры воды на выходе и использовании теплого пола в сочетании с
конвекторами теплового насоса во избежание образования на полу конденсата
при работе в режиме охлаждения установите перед контуром теплого пола
запорный клапан. Дополнительная информация приведена в руководстве по
применению для установщика.
1 Подключите кабель управления клапана к соответствующим клеммам
согласно рисунку ниже.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO (нормально открытого)
клапана подключается по-разному.
