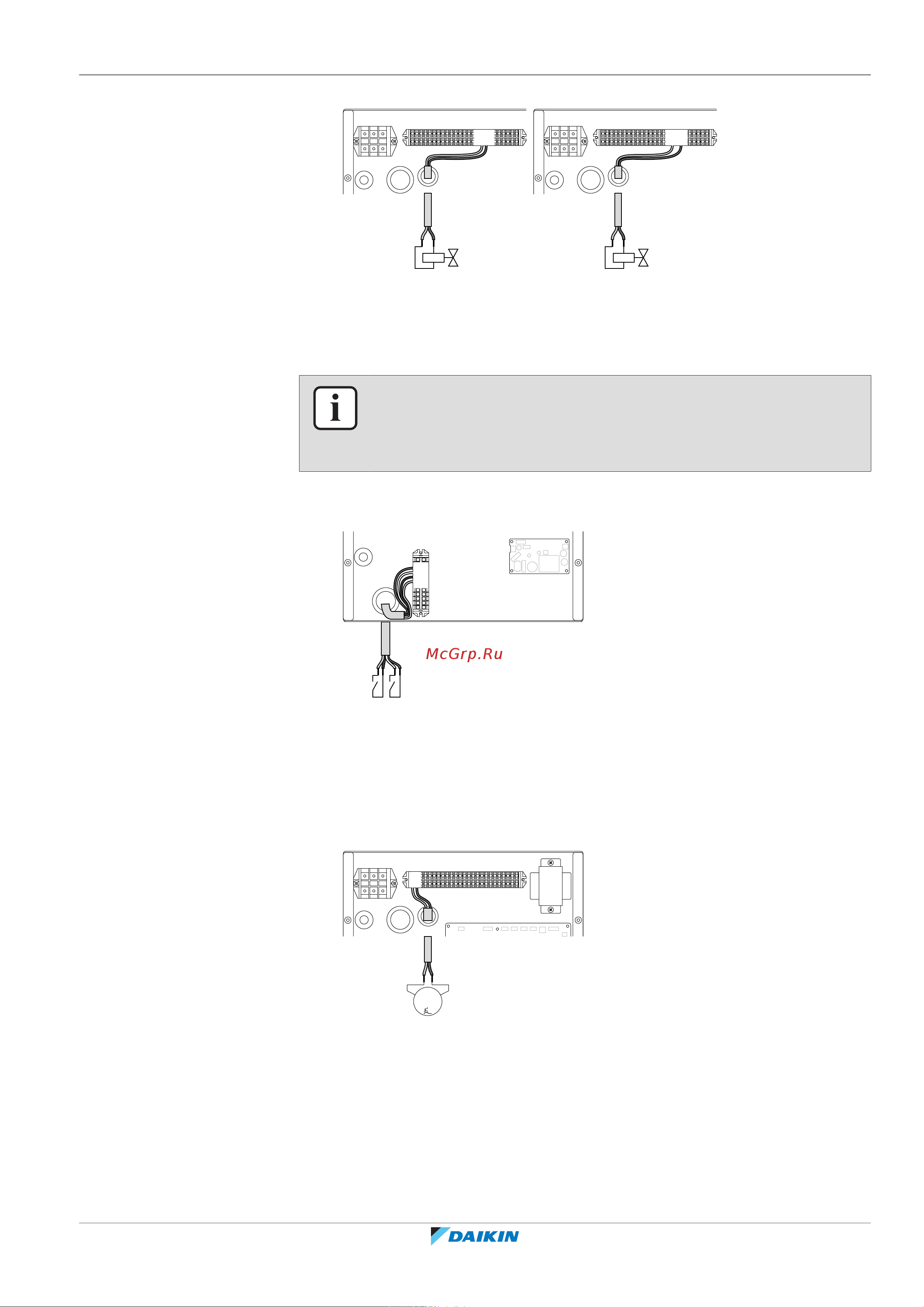

7 | Монтаж
Руководство по применению для установщика
101
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
X2M
X1M
X2M
X1M
NO NC
M2S M2S
21 2921 28
2 Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.
7.6.11 Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если используется электрический счетчик с транзисторным выходом, то
проверьте полярность. Положительный вывод ДОЛЖЕН быть подключен к
контактам X5M/6 и X5M/4; а отрицательный— к контактам X5M/5 и X5M/3.
1 Подключите кабель счетчиков электроэнергии к соответствующим
клеммам согласно рисунку ниже.
X5M
S2S S3S
3
4
56
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
7.6.12 Подключение насоса горячей воды бытового потребления
1 Подсоедините кабель насоса горячей вода бытового потребления к
соответствующим контактам, как показано на приведенном рисунке.
X2M
X1M
1~
M
M2P
1 2
2 Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.
7.6.13 Подключение подачи аварийного сигнала
1 Подключите кабель выхода аварийного сигнала к соответствующим
клеммам согласно рисунку ниже.
