5 | Руководство по применению
Руководство по применению для установщика
47
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12

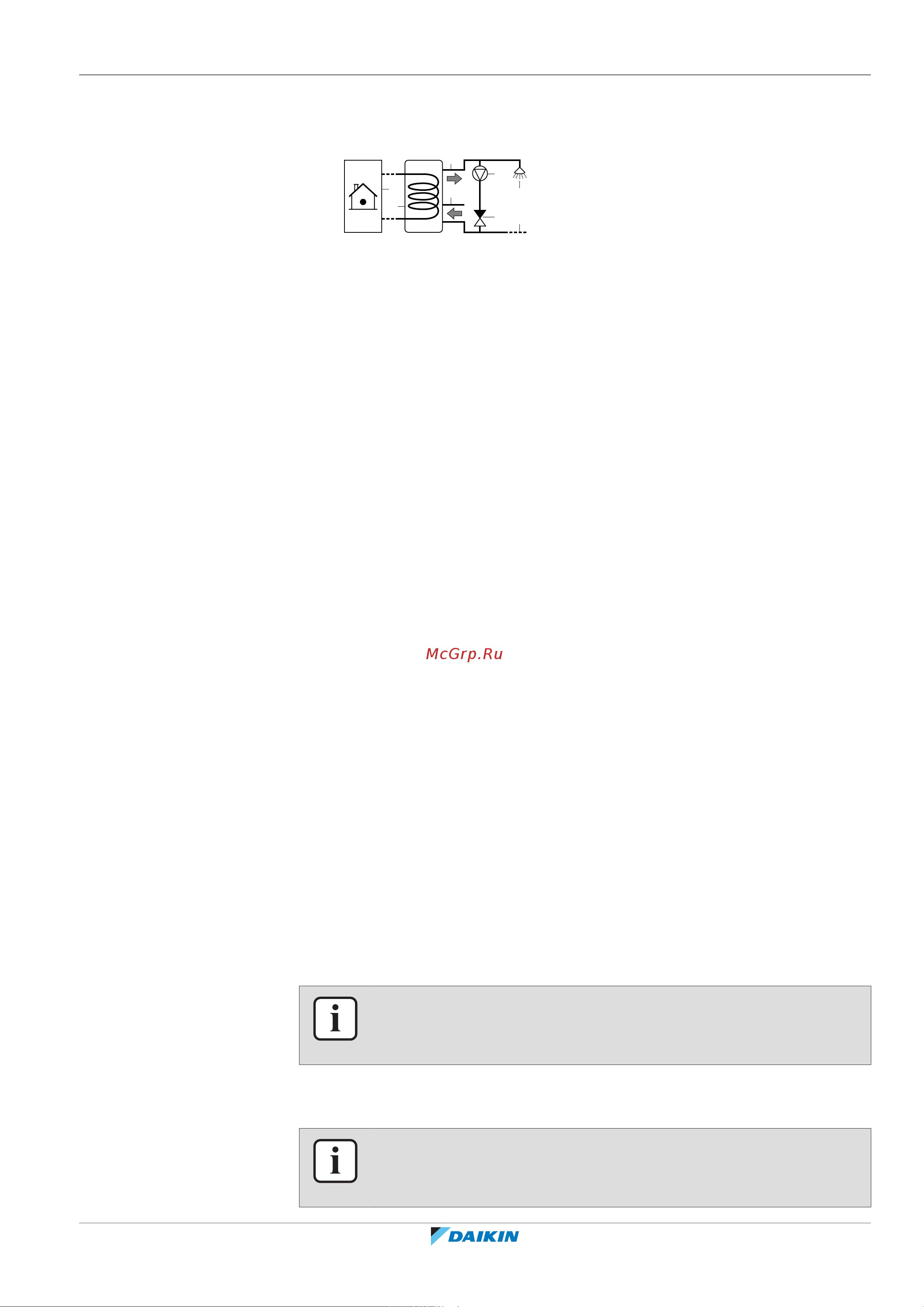

5.4.6 Насос ГВБП для предварительного нагрева резервуара
Настройка
c
a
b
e
d
f
g
h
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
d Обратный клапан (приобретается на месте)
e Душ (приобретается по месту установки)
f Холодная вода
g ВЫХОД горячей воды бытового потребления
h Рециркуляционное соединение
▪ За монтаж насоса горячей воды бытового потребления, который
приобретается по месту, отвечает установщик. Подключение
электропроводки см. в «Подключение насоса горячей воды бытового
потребления» [4101].
▪ Для отдельного резервуара ГВБП: Если электрический резервный
нагреватель в контуре нагрева помещения отсутствует, следует установить
насос ГВБП для предварительного нагрева резервуара.
Конфигурирование
Работа насоса ГВБП может контролироваться внутренним агрегатом.
Дополнительную информацию см. в разделе «8Конфигурирование» [4106].
5.5 Настройка учета энергопотребления
▪ Через интерфейс пользователя можно считать следующие данные
энергопотребления:
- Величина нагрева
- Потребленная энергия
▪ Можно считать данные энергопотребления:
- Для обогрева помещения
- Для охлаждения помещения
- Для нагрева горячей воды бытового потребления
▪ Можно считать данные энергопотребления:
- В месяц
- В год
ИНФОРМАЦИЯ
Расчетные величины произведенного тепла и потребленной энергии являются
оценочными, их точность гарантировать невозможно.
5.5.1 Величина нагрева
ИНФОРМАЦИЯ
Датчики, которые используются для расчета произведенного тепла,
калибруются автоматически.
