7 | Монтаж
Руководство по применению для установщика
103
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.

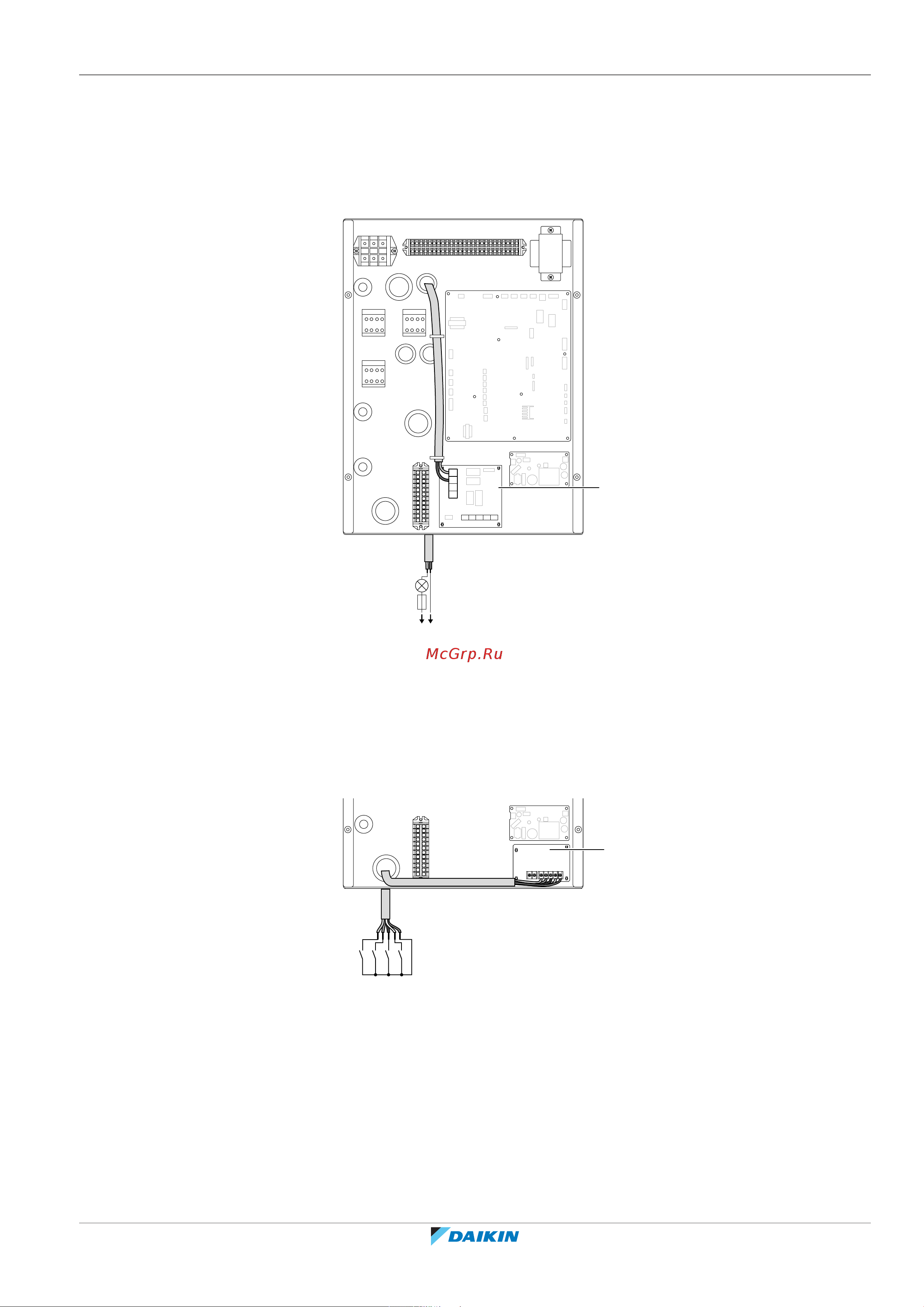

7.6.15 Подключение переключения на внешний источник тепла
1 Подключите кабель для переключения в режим управления внешним
источником тепла к соответствующим клеммам согласно рисунку ниже.
X5M
A4P
X1M
YC Y1 Y2 Y3 Y4
X2M
X1M
X3 X4
X2M
X1 X2
L N
a
a Необходимо установить EKRP1HBAA.
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
7.6.16 Подключение цифровых вводов потребления энергии
1 Подключите кабель цифровых входов для учета энергопотребления к
соответствующим клеммам согласно рисунку ниже.
X5M
A8P
1 2 3 4 5
X801M
S6S
S7S
S8S
S9S
a
a Необходимо установить EKRP1AHTA.
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
7.6.17 Подключение предохранительного термостата (с размыкающим контактом)
1 Подключите кабель предохранительного термостата (нормально
замкнутого) к соответствующим клеммам согласно рисунку ниже.
