5 | Руководство по применению
Руководство по применению для установщика
51
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
▪ Счетчик 2: измеряет остальное (т.е. внутренний агрегат, резервный
нагреватель и дополнительный вспомогательный нагреватель).
Настройка
▪ Подключите счетчик1 к X5M/5 и X5M/6.
▪ Подключите счетчик2 к X5M/3 и X5M/4.
См. раздел «Подключение электрических счетчиков» [4101].
Типы счетчиков
▪ Счетчик1: одно- или трехфазный счетчик в зависимости от электропитания
наружного агрегата.
▪ Счетчик2:
- При однофазной конфигурации резервного нагревателя используется
однофазный счетчик.
- В других случаях используется трехфазный счетчик.

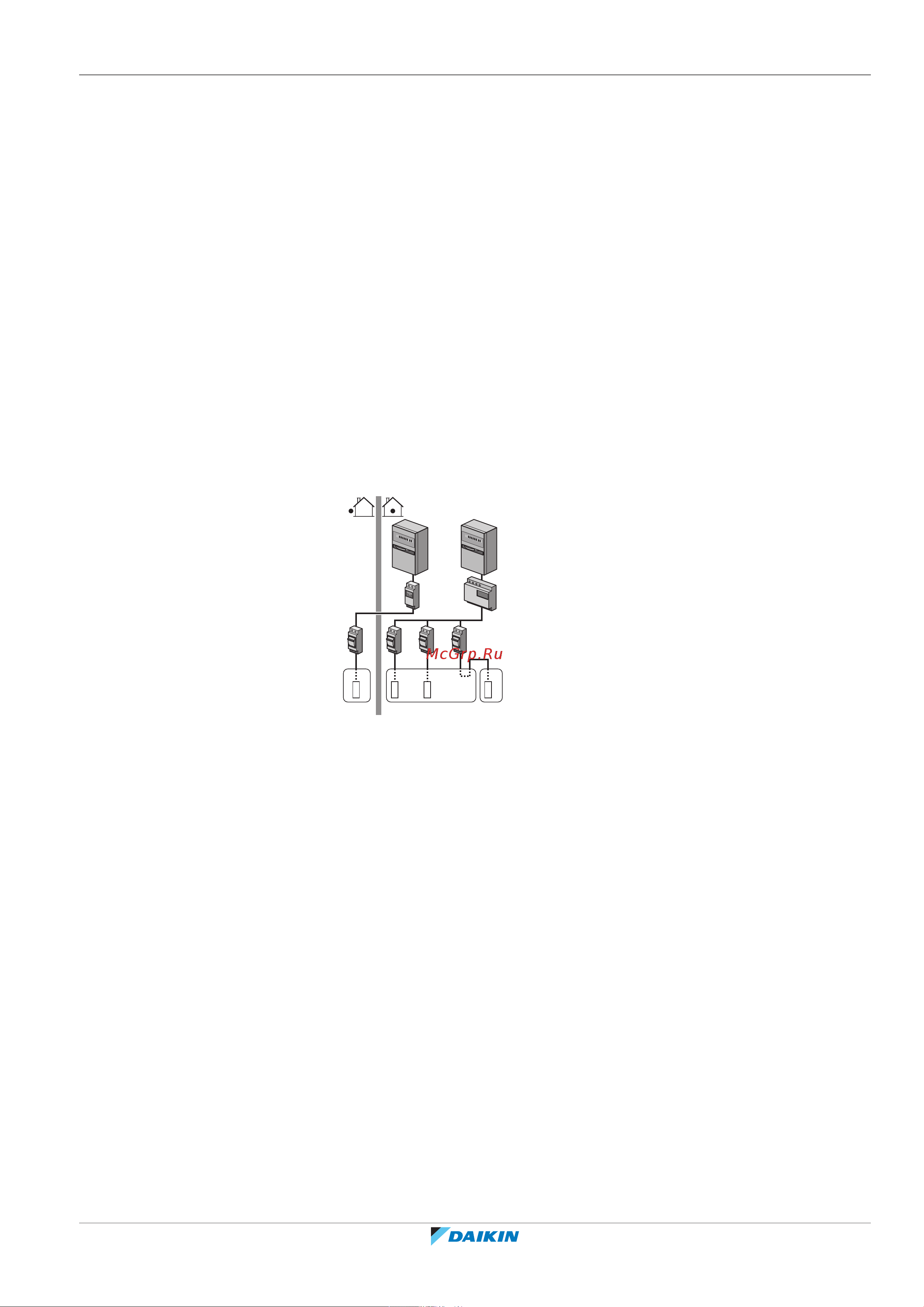

Пример
Однофазный наружный агрегат с трехфазным резервным нагревателем:
e efe
ihg
j
A B C
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
A Наружный агрегат
B Внутренний агрегат
C Резервуар ГВБП
a Электрический шкаф (L
1
/N): энергосберегающий источник электропитания
b Электрический шкаф (L
1
/L
2
/L
3
/N): обычный источник электропитания
c Счетчик (L
1
/N)
d Счетчик (L
1
/L
2
/L
3
/N)
e Предохранитель (L
1
/N)
f Предохранитель (L
1
/L
2
/L
3
/N)
g Наружный агрегат (L
1
/N)
h Внутренний агрегат (L
1
/N)
i Резервный нагреватель (L
1
/L
2
/L
3
/N)
j Вспомогательный нагреватель (L
1
/N)
5.6 Настройка контроля потребления энергии
▪ Контроль потребления энергии:
- Позволяет ограничивать потребление энергии во всей системе (наружный
агрегат, внутренний агрегат, резервный нагреватель и дополнительный
вспомогательный нагреватель).
- Конфигурация: уровень ограничения потребления энергии и способ его
достижения устанавливается через интерфейс пользователя.
