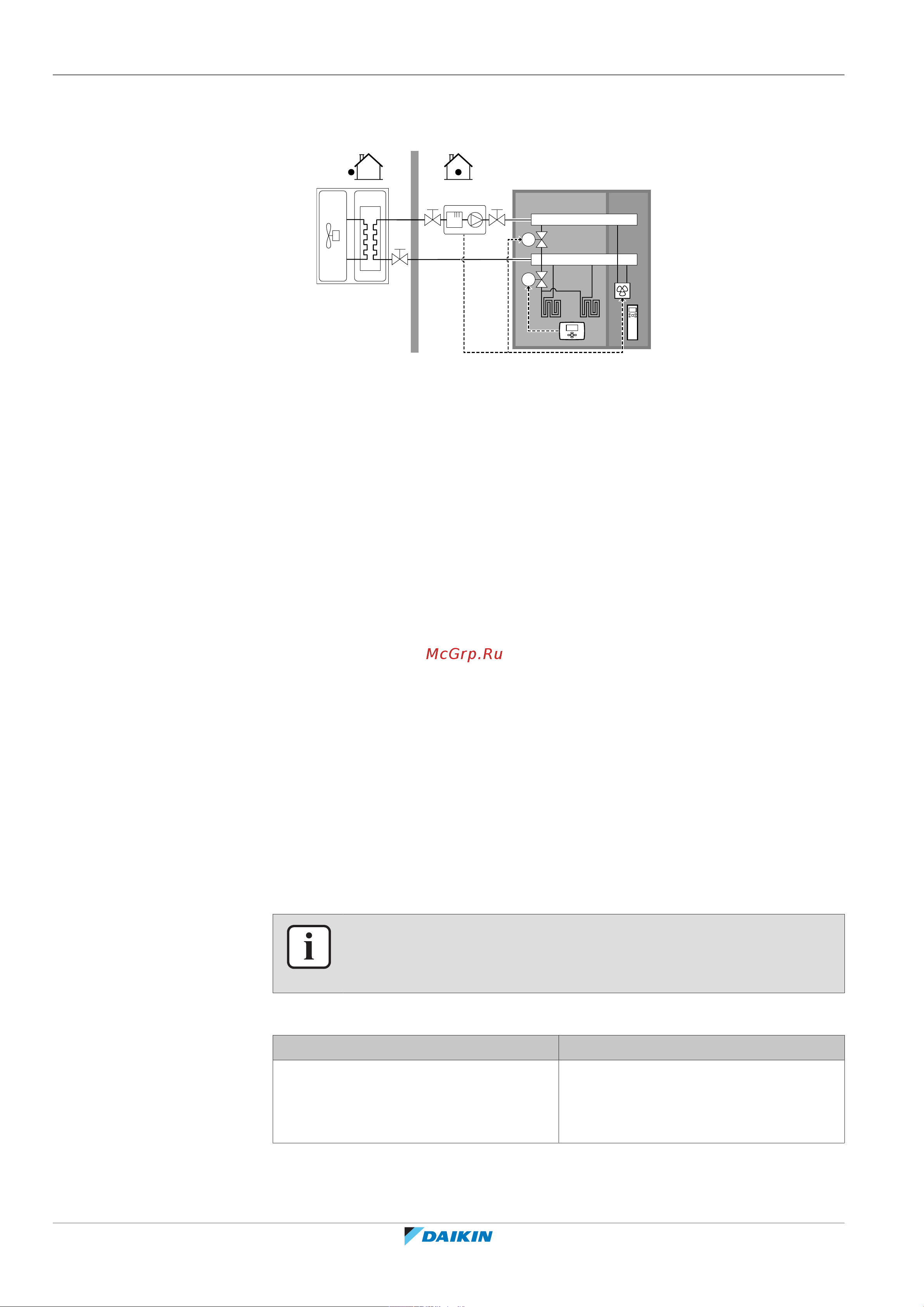

5 | Руководство по применению
Руководство по применению для установщика
36
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Комбинация: теплые полы + конвекторы тепловогонасоса – несколько помещений
Настройка
b
B C
A
a
M1
M1
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний термостат помещения
b Пульт дистанционного управления конвекторов тепловогонасоса
▪ Для каждого помещения с конвекторами теплового насоса: конвекторы
тепловогонасоса подключаются следующим образом:
- Теплая вода → Внутренний агрегат
- Холодная вода → Наружный агрегат
▪ Для каждого помещения с теплым полом: перед контуром теплого пола
устанавливаются два запорных клапана (приобретаются на месте):
- запорный клапан для предотвращения подачи горячей воды при
отсутствии запроса на обогрев помещения;
- Запорный клапан для предотвращения образования конденсата на полу
при охлаждении помещений конвекторами тепловогонасоса.
▪ Для каждого помещения с конвекторами теплового насоса: нужная
температура в помещении устанавливается с пульта дистанционного
управления конвекторов тепловогонасоса.
▪ Для каждого помещения с теплым полом: нужная температура в помещении
устанавливается на внешнем комнатном термостате (проводном или
беспроводном).
▪ Выбор режима работы в пространстве производит интерфейс пользователя у
внутреннего агрегата. Помните, что режим работы каждого внешнего
комнатного термостата и пульта дистанционного управления конвекторов
теплового насоса устанавливается в соответствии с внутренним агрегатом.
ИНФОРМАЦИЯ
Для повышения комфорта и производительности мы рекомендуем установить
на каждом конвекторе тепловогонасоса комплект клапанов EKVKHPC (опция).
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
0 (Вода на выходе): управление
блоком определяется на основе
температуры воды на выходе.
