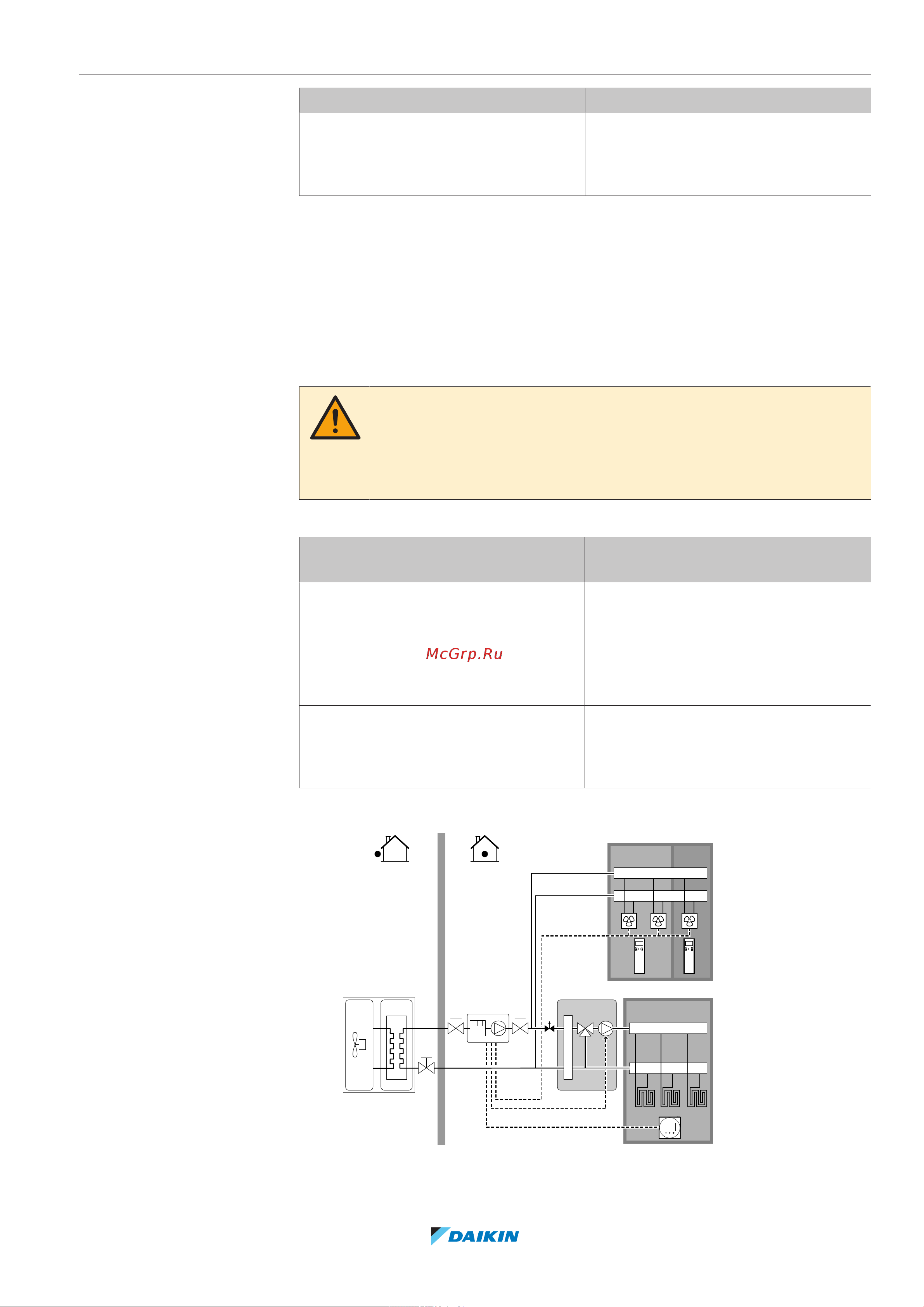

5 | Руководство по применению
Руководство по применению для установщика
37
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Настройка Значение
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
5.2.3 Несколько помещений –две зоны температуры воды на выходе
В данном документе:
▪ Основная зона = зона с наименьшей расчетной температурой при нагреве и
наибольшей расчетной температурой при охлаждении
▪ Дополнительная зона = зона с наибольшей расчетной температурой при
нагреве и наименьшей расчетной температурой при охлаждении
ПРЕДОСТЕРЕЖЕНИЕ
При наличии более одной зоны воды на выходе ВСЕГДА устанавливайте
станцию смесительного клапана в главной зоне, чтобы при запросе от
дополнительной зоны снизить (при нагреве) /увеличить (при охлаждении)
температуру воды на выходе.
Типичный пример:
Помещение (зона) Нагревательные приборы: расчетная
температура
Гостиная (основная зона) Теплые полы:
▪ При отоплении: 35°C
▪ При охлаждении: 20°C (только
освежение, реальное охлаждение
не допускается)
Спальные помещения
(дополнительная зона)
Конвекторы тепловогонасоса:
▪ При отоплении: 45°C
▪ При охлаждении: 12°C
Настройка
B
A
a a
C
E
D
b
c
d
A Дополнительная зона температуры воды на выходе
B Помещение 1
C Помещение 2
D Главная зона температуры воды на выходе
