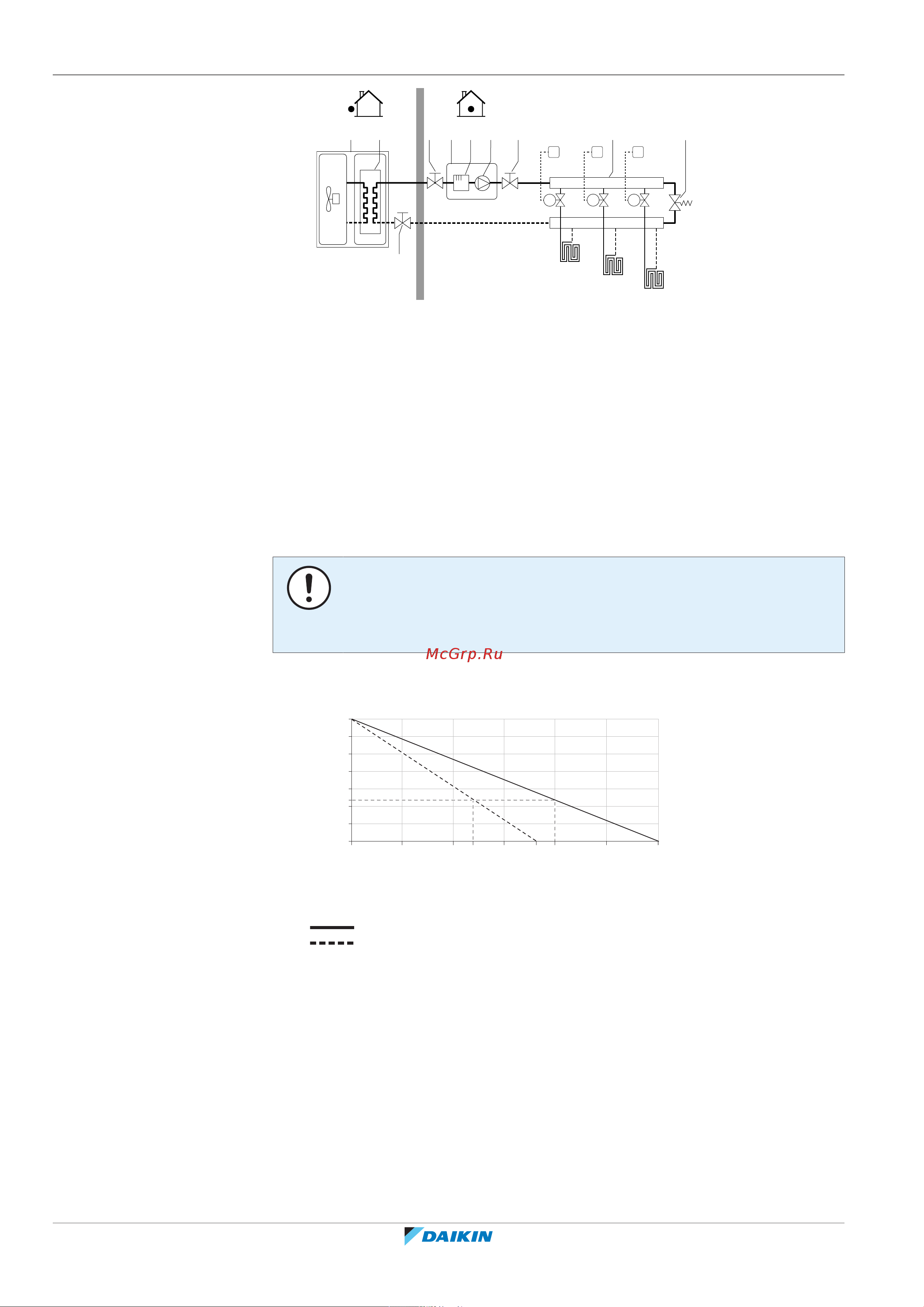

6 | Подготовка
Руководство по применению для установщика
66
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
ff dc ba
f
g he
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный клапан
g Коллектор (приобретается на месте)
h Перепускной клапан избыточного давления (поставляется в качестве
дополнительного оборудования)
FHL1...3 Контур подогрева полов (приобретается по месту установки)
T1...3 Отдельный комнатный термостат (дополнительное оборудование)
M1...3 Отдельный клапан с электроприводом для контура управления FHL1...3
(приобретается по месту установки)
Максимальный объем воды
ПРИМЕЧАНИЕ
Максимальный объем воды зависит от того, добавлен ли гликоль в контур воды.
Дополнительная информация относительно добавления гликоля приведена в
разделе «Защита контура воды от замерзания» [485].
С помощью приведенного ниже графика определите, какой максимальный
объем воды соответствует рассчитанному предварительному давлению.
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
140 200
220 270
320
A
B
A Предварительное давление (бар)
B Максимальный объем воды (л)
Вода
Вода + гликоль
Пример: максимальный объем воды и предварительное давление в
расширительном баке
