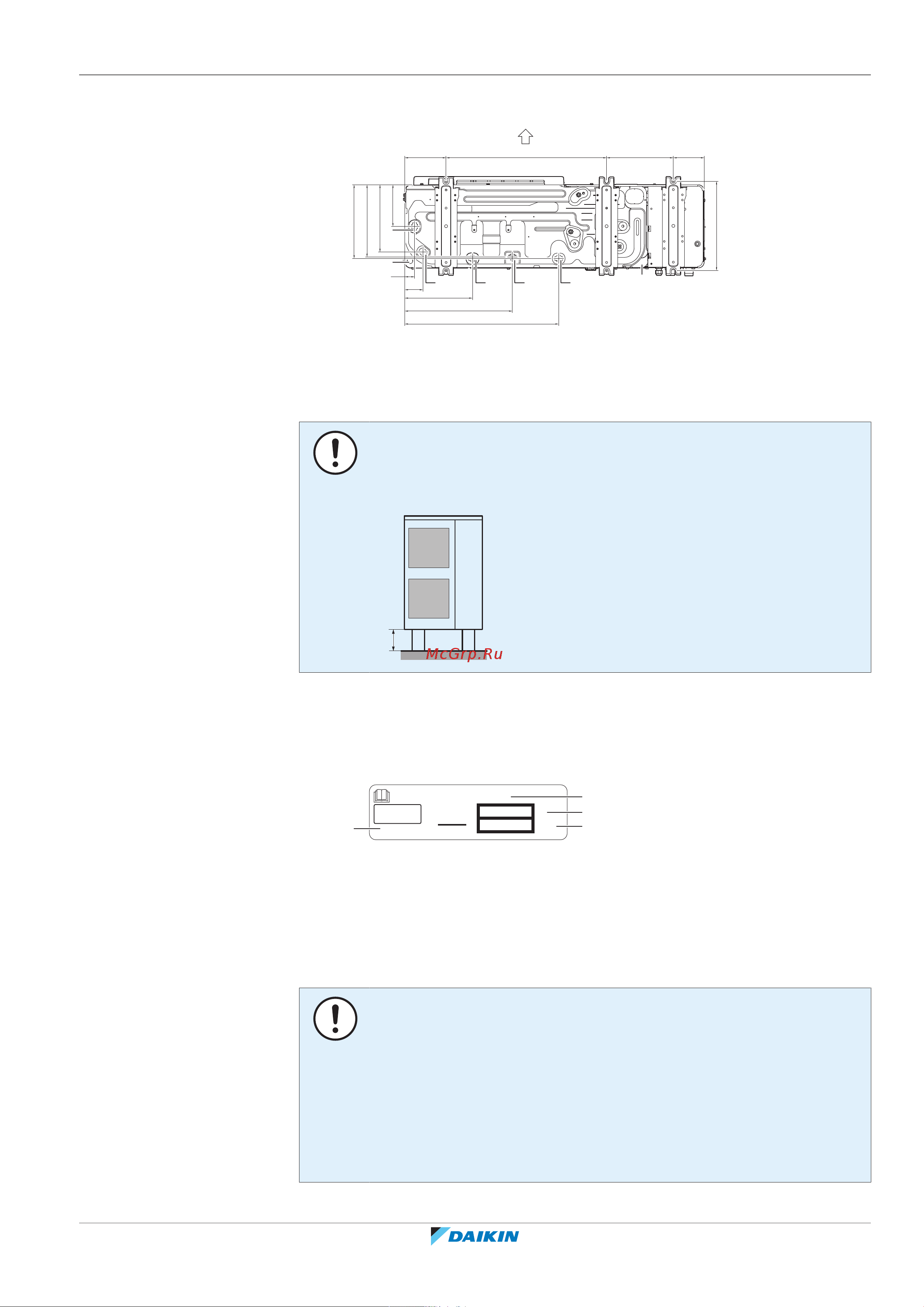

![Daikin EABX16DA9W [79/252] Монтаж](/views2/1749149/page79/bg4f.png)
7 | Монтаж
Руководство по применению для установщика
79
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Дренажные отверстия (размеры в мм)
160 620 261.5 119
161
260
285
279
345
595
416
262
38
71
C
D
E
DDDD
A
B
A Сторона нагнетания
B Расстояние между осями анкерных болтов
C Нижняя рама
D Дренажные отверстия
E Выбивное отверстие для снега
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока перекрыты основанием для
монтажа или поверхностью пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
7.3.6 Наклейка этикетки с информацией о фторированных газах, способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
RXXX
d
Contains fluorinated greenhouse gases
kg
tCO
2
eq
GWP × kg
1000
=
GWP: XXX
a
b
c
a Если в комплект поставки блока входит этикетка о наличии вызывающих
парниковый эффект фторсодержащих газов на нескольких языках (см.
принадлежности), отделите этикетку на подходящем языке и наклейте ее
поверх этикетки a.
b Общее количество заправленного хладагента
c Объем фторсодержащих парниковых газов в общем объеме заправленного
хладагента, выраженный в тоннах CO
2
-эквивалента.
d ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в отношениивыбросов
фторированных парниковых газов, общее количество заправленного
хладагента указывается как в весовых единицах, так и в эквиваленте CO
2.
Формула расчета объема выбросов парниковых газов в тоннах эквивалента
CO
2
: Значение GWP хладагента × общее количество заправленного хладагента [в
кг]/1000
Используется значение GWP, указанное в табличке с информацией о заправке
хладагентом.
