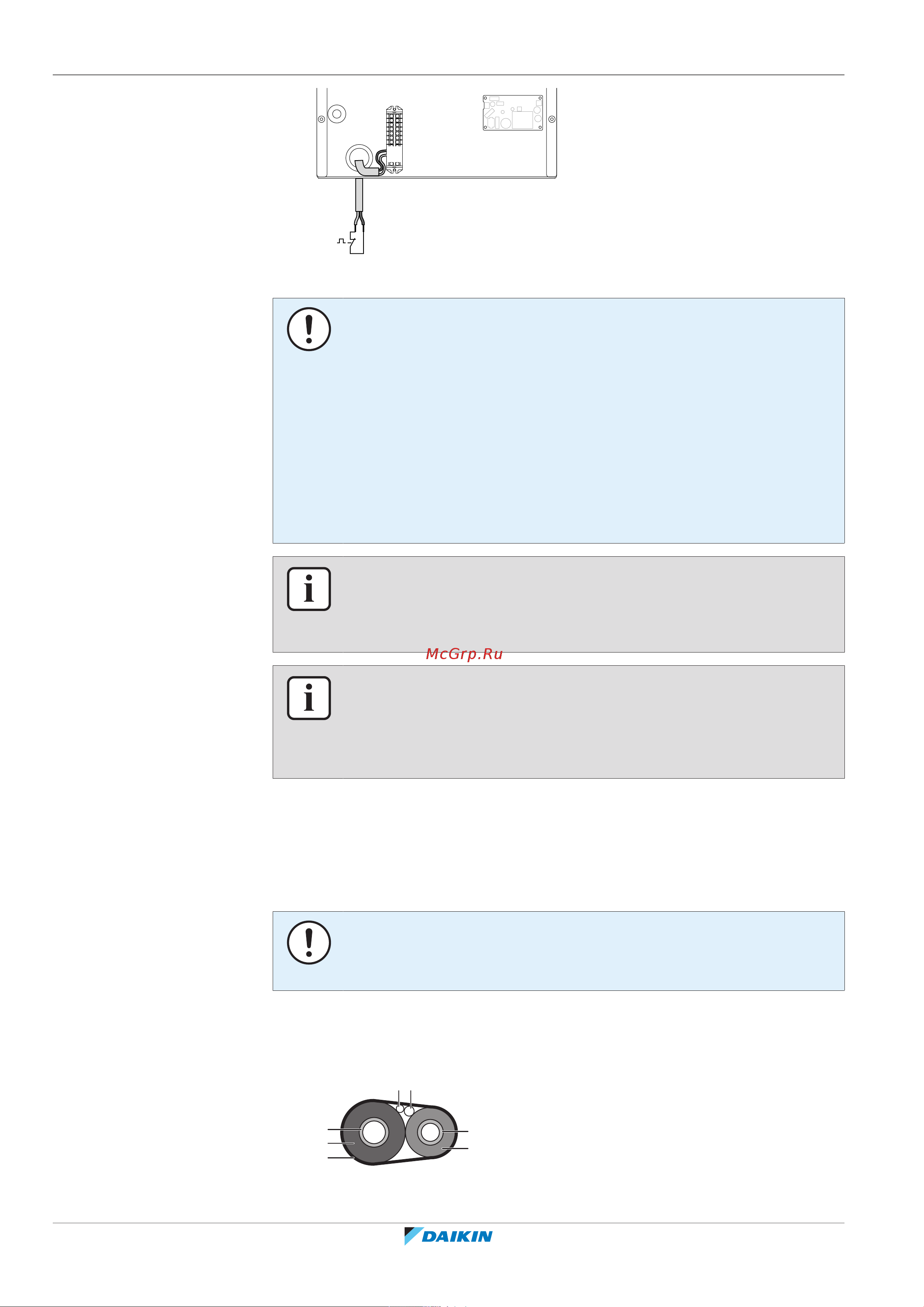

7 | Монтаж
Руководство по применению для установщика
104
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
X5M
9 10
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат выбран и установлен
согласно действующим нормам.
В любом случае во избежание ненужных срабатываний предохранительного
термостата мы рекомендуем, чтобы:
▪ предохранительный термостат имел ручной сброс.
▪ предохранительный термостат был рассчитан на максимальную скорость
изменения температуры 2°C/мин.
▪ расстояние между предохранительным термостатом и 3‑ходовым клапаном
с электроприводом (из комплекта поставки резервуара горячей воды
бытового потребления) составляло не менее 2м.
ИНФОРМАЦИЯ
После установки предохранительного термостата ВСЕГДА выполняйте его
настройку. Без этой настройки агрегат не будет реагировать на переключение
контакта предохранительного термостата.
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу подключается к тем же
клеммам (X5M/9+10), что и предохранительный термостат. Таком образом, у
системы может быть источник электропитания по льготному тарифу ИЛИ
предохранительный термостат.
7.7 Завершение монтажа наружного агрегата
7.7.1 Завершение монтажа наружного блока
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента между внутренним и
наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.
1 Изолируйте и закрепите трубопровод хладагента и кабели следующим
образом:
g
b
a
f
e
cd
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
