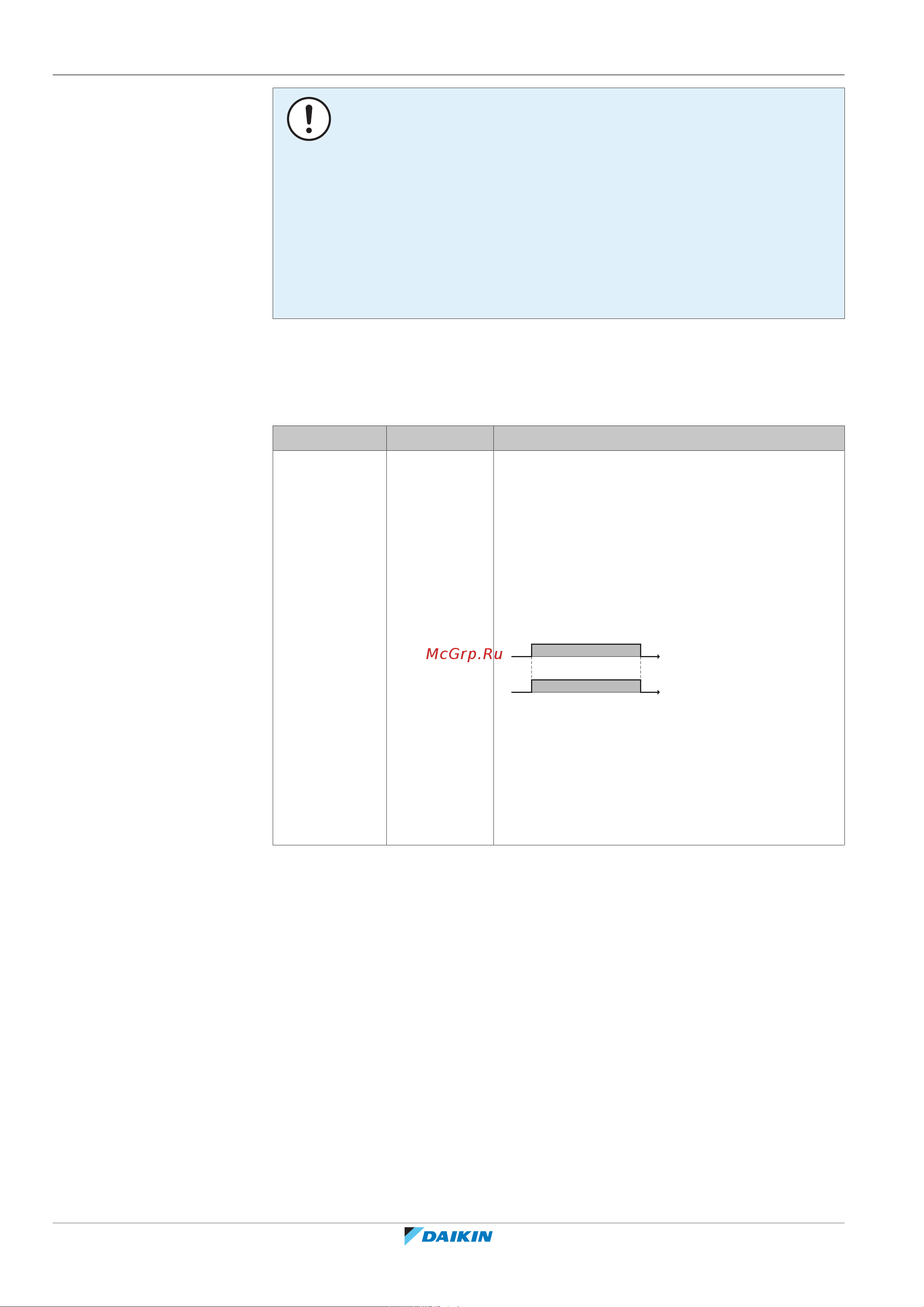

8 | Конфигурирование
Руководство по применению для установщика
146
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
ПРИМЕЧАНИЕ
Если имеются две зоны и типы нагревательных приборов сконфигурированы
неправильно, вода высокой температуры может быть направлена к
низкотемпературному нагревательному прибору (нагрев полов). Во избежание
этого:
▪ Установите аквастатный/термостатический клапан, чтобы избежать слишком
высоких температур в направлении низкотемпературного нагревательного
прибора.
▪ Обязательно задайте типы нагревательных приборов для основной зоны
[2.7] и для дополнительной зоны [3.7] правильно в соответствии с
подключенным нагревательным прибором.
Режим работы насоса
При выключении нагрева/охлаждения помещения насос всегда выключается.
При включении нагрева/охлаждения помещения следует выбрать один из
следующих режимов работы:
# Код Описание
[4.5] [F–0D] Режим работы насоса:
▪ 0 Непрерывный: Непрерывная работа насоса
независимо от того, выполнено ли
ВКЛЮЧЕНИЕ или ВЫКЛЮЧЕНИЕ под
управлением термостата. Примечание:
Непрерывная работа насоса требует
больших энергозатрат, чем его работа в
периодическом режиме или по требованию.
a
b c
d
b c
a Управление нагревом/охлаждением
помещения
b Выкл
c Вкл
d работа насоса
