5 | Руководство по применению
Руководство по применению для установщика
28
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
ПРИМЕЧАНИЕ
Если используется внешний комнатный термостат, он управляет защитой
помещения от замораживания. Однако защита помещения от замораживания
возможна в том случае, если настройка [C.2] Нагрев/охлаждение
помещения=ВКЛ.
ИНФОРМАЦИЯ
Если используется внешний комнатный термостат и при любых условиях должна
быть гарантирована защита помещения от замораживания, для параметра
Авар. ситуация [9.5.1] следует выбрать вариант Автоматич..
ПРИМЕЧАНИЕ
В систему может встраиваться перепускной клапан избыточного давления.
Учитывайте, что этот клапан может быть не показан на рисунках.

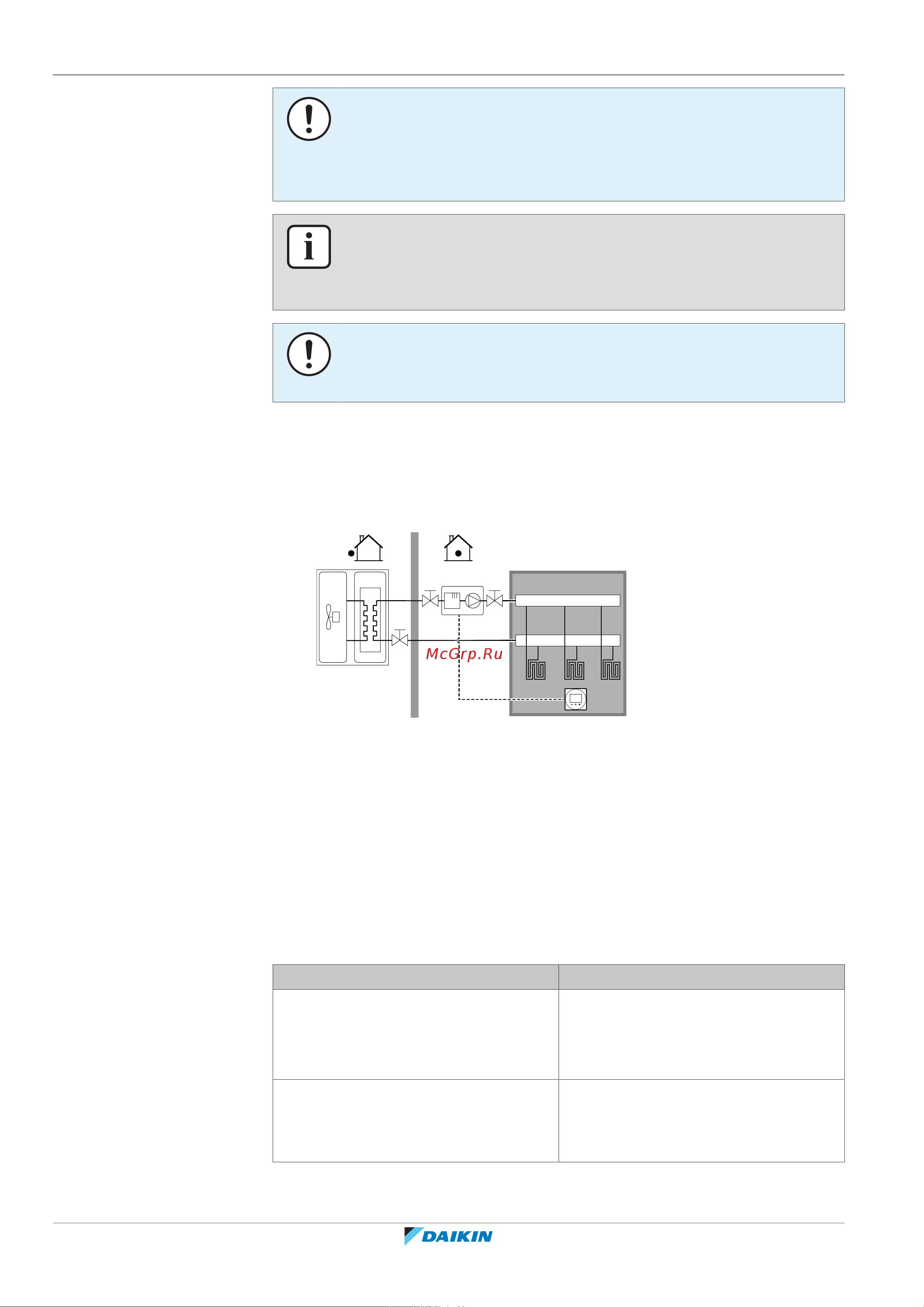

5.2.1 Одно помещение
Теплые полы или радиаторы –проводной комнатный термостат
Настройка
B
A
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Интерфейс пользователя, используемый в качестве комнатного термостата
▪ Теплые полы или радиаторы подключаются следующим образом:
- Теплая вода → Внутренний агрегат
- Холодная вода → Наружный агрегат
▪ Температура в главном помещении контролируется посредством
интерфейса пользователя, используемого в качестве комнатного термостата
(дополнительное оборудование BRC1H).
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком определяется на
основе окружающей температуры
интерфейса пользователя.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
