7 | Монтаж
Руководство по применению для установщика
75
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
1×
2×
2×
6
5
1
3
4
2
8
9
7

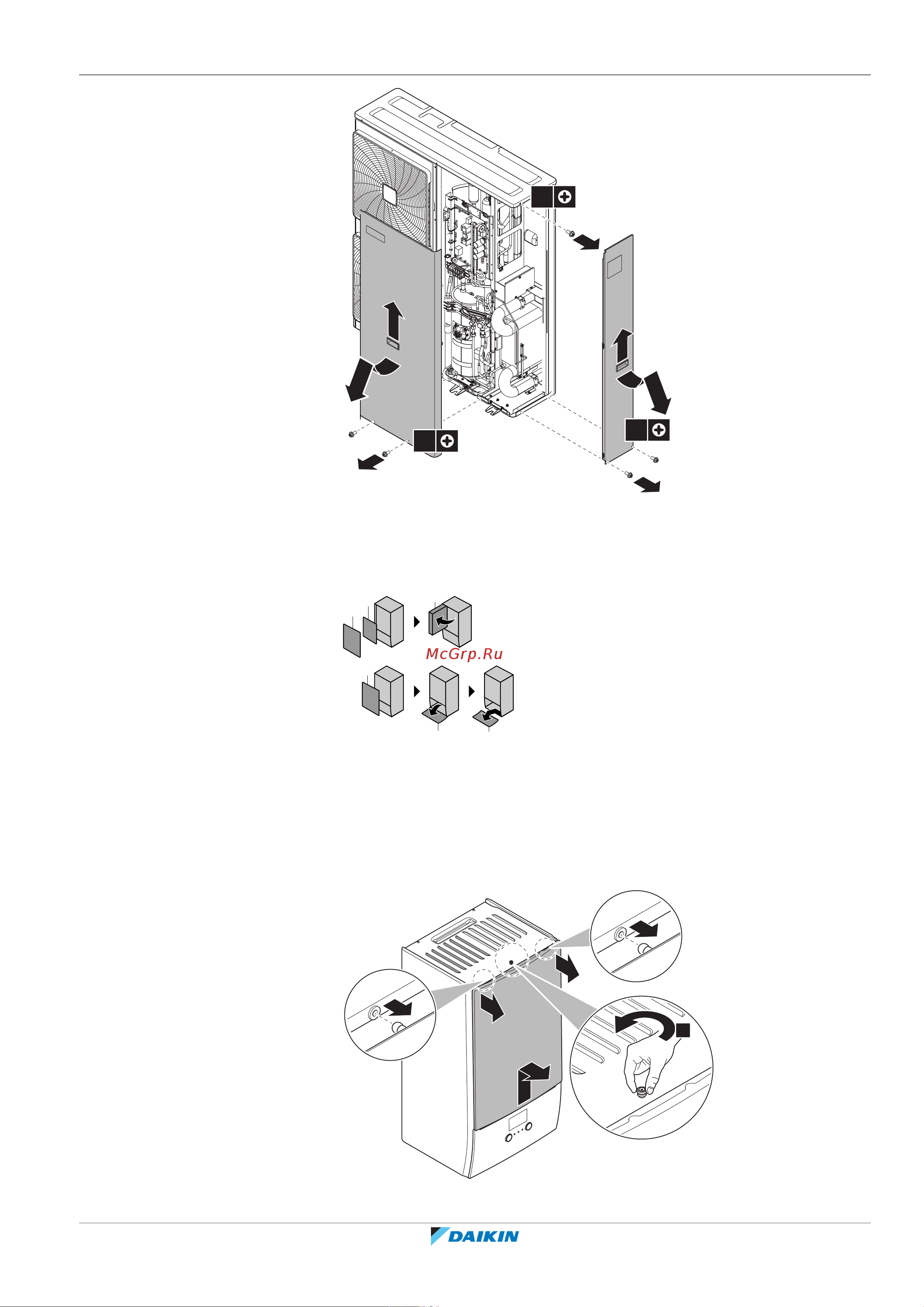

7.2.3 Чтобы открыть внутренний агрегат
Обзор
1
2
3
1
4
4
1 Лицевая панель
2 Крышка распределительной коробки
3 Распределительная коробка
4 Панель интерфейса пользователя
Снятие элементов
1 Снимите лицевую панель.
2
2
1
3
