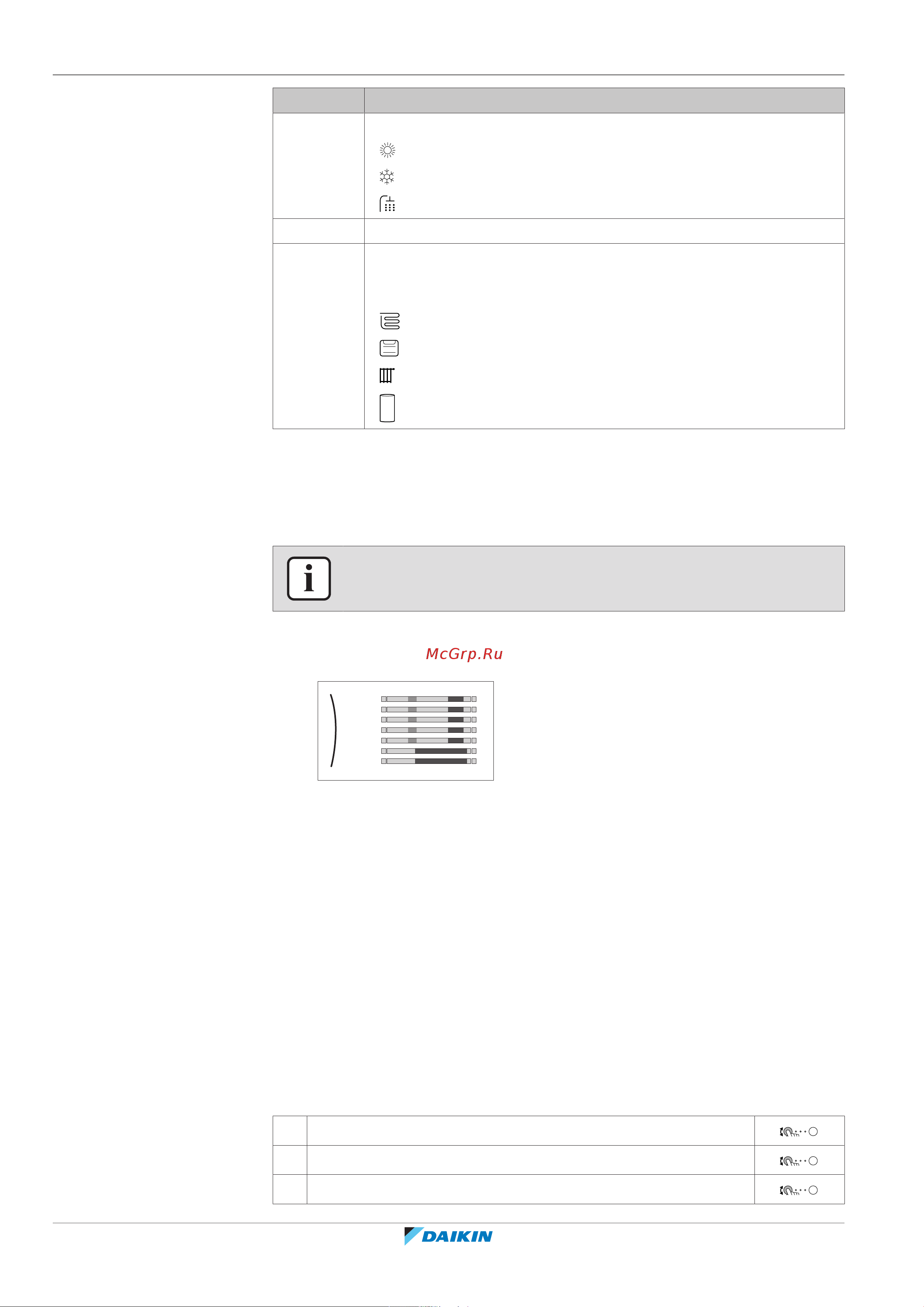

8 | Конфигурирование
Руководство по применению для установщика
118
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Позиция Описание
a Зона, выбранная для работы в погодозависимом режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2 Примеры нужной температуры в резервуаре или температуры
воды на выходе. Значок соответствует нагревательному прибору
для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового потребления
8.3.8 Экран расписания: Пример
В этом примере показывается, как задать расписание температуры в
помещении в режиме нагрева для основной зоны.
ИНФОРМАЦИЯ
Другие расписания программируются аналогично.
Программирование расписания: обзор
Пример: Вы хотите запрограммировать следующее расписание:
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
Предварительные условия: Расписание температуры в помещении доступно
только в том случае, если управление комнатным термостатом активно. Если
управление температурой воды на выходе активно, вы можете
запрограммировать расписание основной зоны.
1 Перейдите к расписанию.
2 (необязательный пункт) Удалите все еженедельное расписание или
расписание для какого-либо выбранного дня.
3 Запрограммируйте расписание для Понедельник.
4 Скопируйте расписание на другие рабочие дни.
5 Запрограммируйте расписание для Суббота и скопируйте его на
Воскресенье.
6 Дайте расписанию наименование.
Для перехода к расписанию
1 Перейдите к [1.1]: Помещение > Расписание.
2 Задайте для планирования Да.
3 Перейдите к [1.2]: Помещение > Расписание нагрева.
