Daikin EABX16DA9W [182/252] Конфигурирование

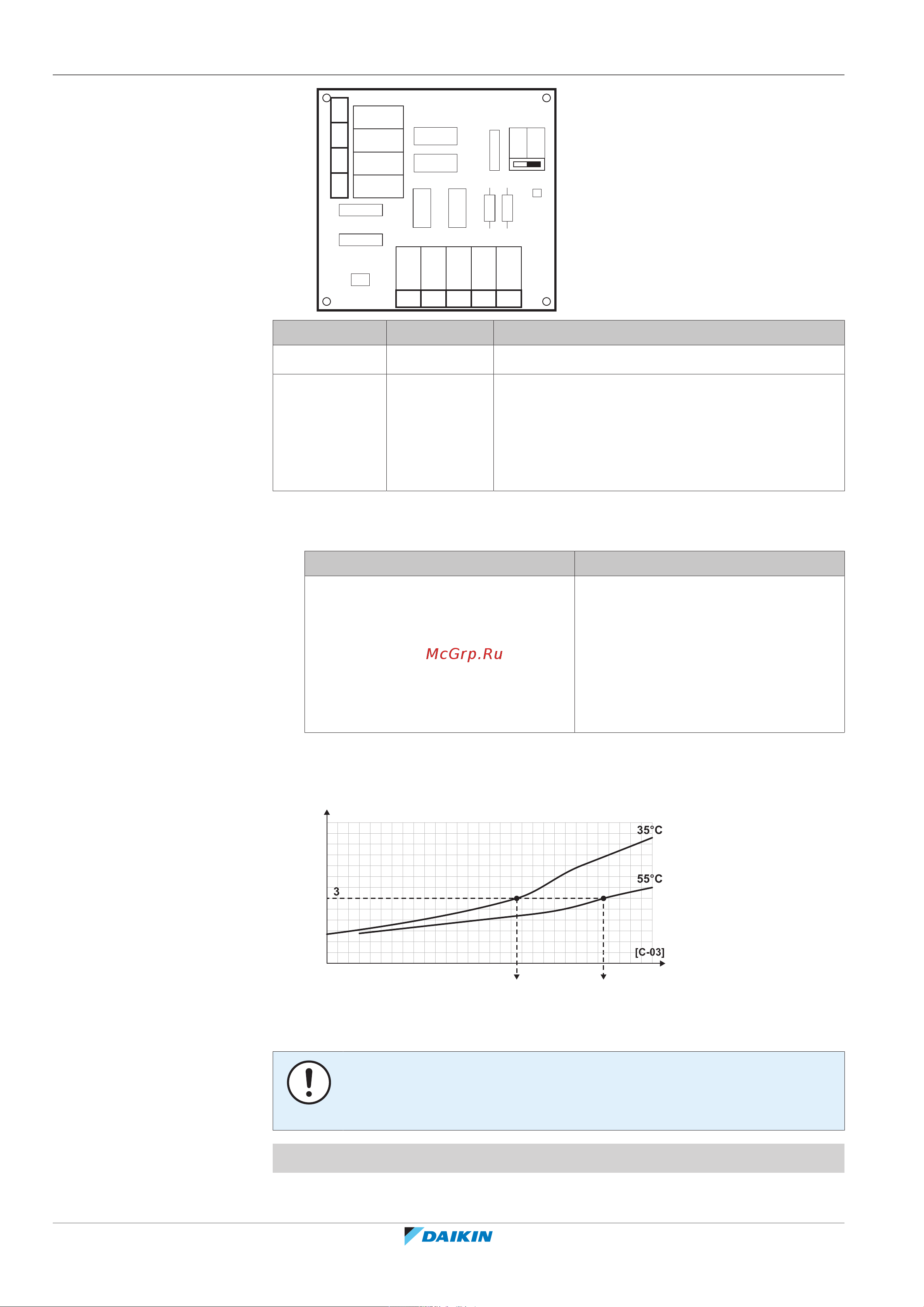

![Daikin EABX16DA9W [182/252] Конфигурирование](/views2/1749149/page182/bgb6.png)
8 | Конфигурирование
Руководство по применению для установщика
182
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
# Код Описание
9.C.3 [C-03] Диапазон: –25°C~25°C (шаг: 1°C)
9.C.4 [C-04] Диапазон: 2°C~10°C (шаг: 1°C)
Чем выше значение [C‑04], тем точнее будет
переключение между системой с тепловым
насосом и вспомогательным
водонагревателем.
Значение [C‑03] определяется следующим образом:
1 Рассчитайте COP (=коэффициент производительности) по формуле:
Формула Пример
COP = (тариф на электроэнергию/
цена на газ)
(a)
× КПД
водонагревателя
Если:
▪ Тариф на электроэнергию: €0,20/
кВтч
▪ Цена на газ:€0,06/кВтч
▪ КПД водонагревателя: 0,9
То: COP = (20/6)×0,9 = 3
(a)
Убедитесь, что используются одинаковые единицы измерения тарифа на
электроэнергию и цены на газ (например, в обоих случаях €/кВтч).
2 Определите значение [C‑03] по графику. См. пример и подписи к таблице.
-14
0
1
2
3
4
5
6
-12 -10 -8 -6 -4 -2 0 2 4 6 8 10 12 14
COP
10.5 (b)
2.5 (a)
a [C‑03]=2,5 при COP=3 и температуре воды на выходе (LWT)=35°C
b [C‑03]=10,5 при COP=3 и температуре воды на выходе (LWT)=55°C
ПРИМЕЧАНИЕ
Убедитесь, что установленное значение [5‑01] не менее чем на 1°C выше
значения [C‑03].
Тарифы на электроэнергию и цены на газ
