3 | Информация о блоке
Руководство по применению для установщика
19
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
1×
2×
2×
1× 1×
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×
RXXX
1× 1×

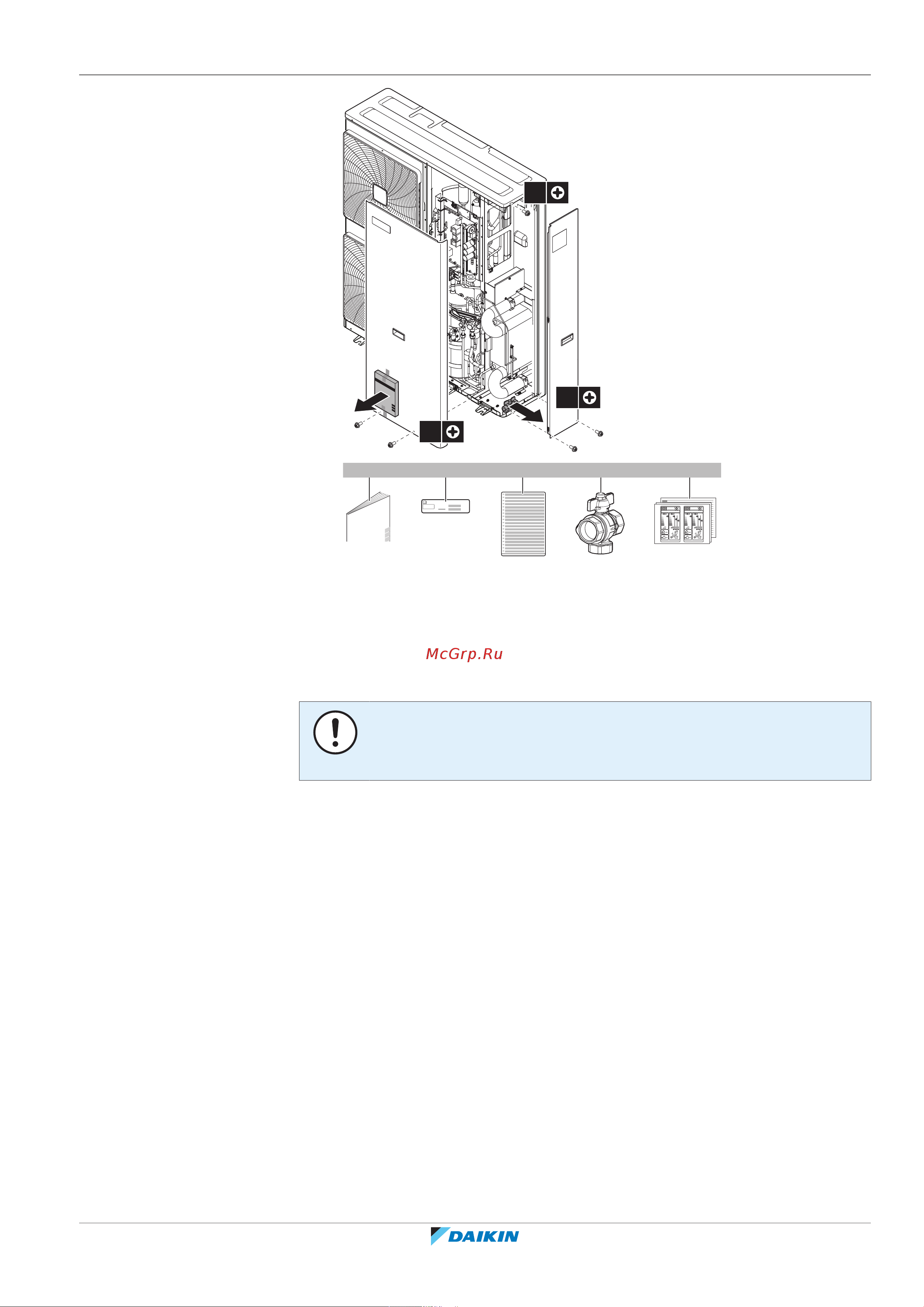

a d e
b c
a Руководство по монтажу наружного агрегата
b Ярлык о наличии фторсодержащих парниковых газов
c Этикетка о наличии фторсодержащих парниковых газов на нескольких языках
d Запорный клапан (с встроенным фильтром)
e Маркировка класса энергоэффективности
3.2.4 Как снять транспортировочную распорку
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной распоркой блок может сильно
вибрировать и издавать неестественный шум.
С компрессора необходимо снять транспортировочную распорку. Она
установлена под опорами компрессора для защиты блока при
транспортировке. Ознакомьтесь с рисунком и сделайте следующее.
1 Скрутите гайку (a) с крепежного болта компрессора.
2 Снимите и выбросьте транспортировочную распорку (b).
3 Наверните гайку (a) на крепежный болт компрессора и затяните ее с
моментом 10,1Н•м.
