Daikin EABX16DA9W [95/252] Монтаж

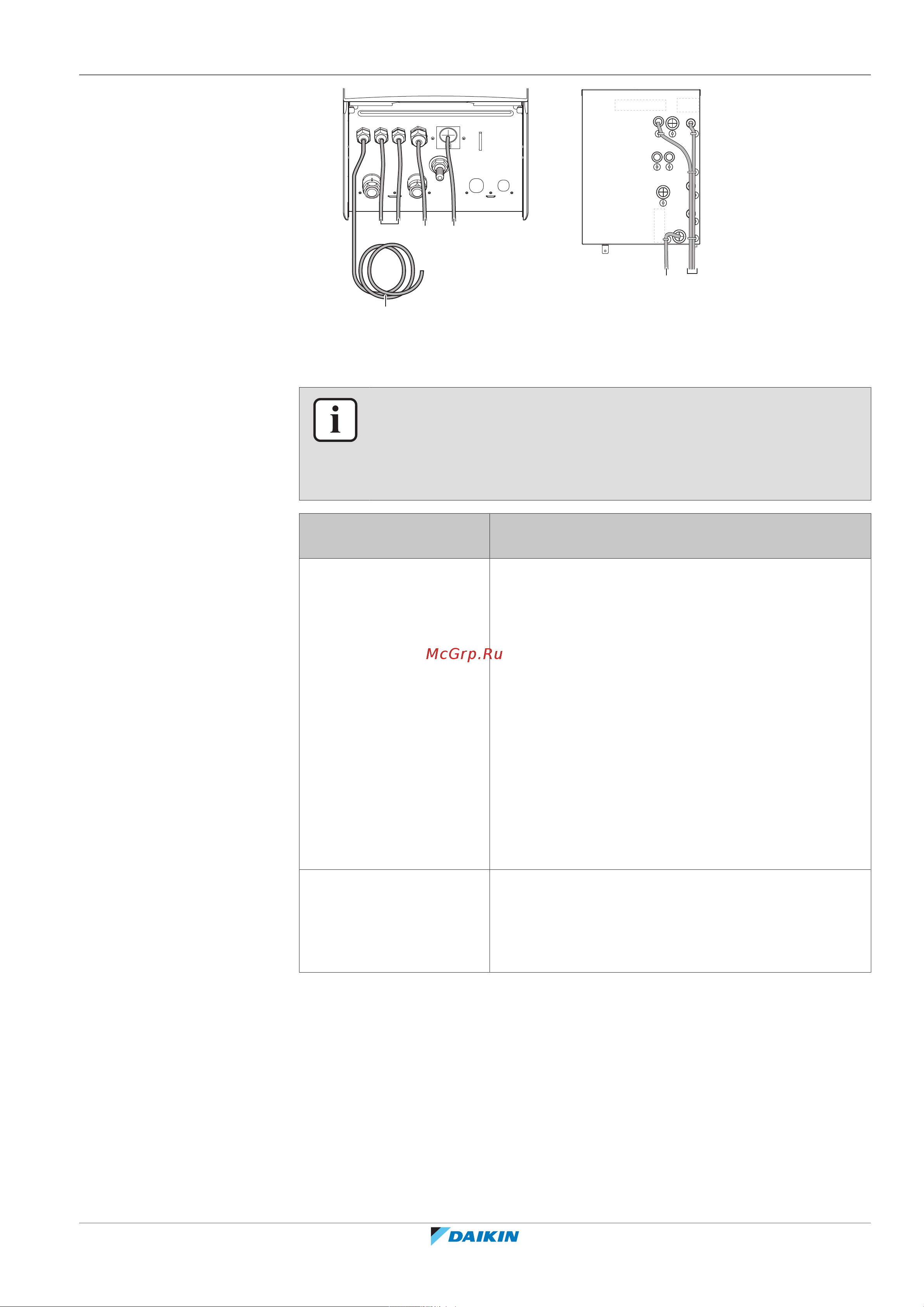

![Daikin EABX16DA9W [95/252] Монтаж](/views2/1749149/page95/bg5f.png)
7 | Монтаж
Руководство по применению для установщика
95
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
b
a
X2M X1M
X5M
d
b+ca
c
a, b, c Электропроводка, устанавливаемая на месте (см. таблицу ниже)
d Устанавливаемый на заводе кабель для электропитания резервного
нагревателя
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных отдельно или дополнительных
кабелей предусмотрите кабель достаточной длины. Это позволяет легко
открывать распределительную коробку и получать доступ к другим
компонентам во время обслуживания.
Проводка Допустимые кабели (в зависимости от типа
агрегата и установленных опций)
a
Низкое напряжение
▪ Контакт подачи электропитания с
предпочтительным энергосбережением
▪ Интерфейс пользователя (опция)
▪ Цифровые входы потребления энергии
(приобретаются на месте)
▪ Наружный датчик окружающей температуры
(опция)
▪ Комнатный датчик окружающей температуры
(опция)
▪ Электрические счетчики (приобретаются на
месте)
▪ Предохранительный термостат (приобретается
на месте)
b
Высоковольтное
питание
▪ Соединительный кабель
▪ Обычная подача электропитания
▪ Подача электропитания с предпочтительным
энергосбережением
