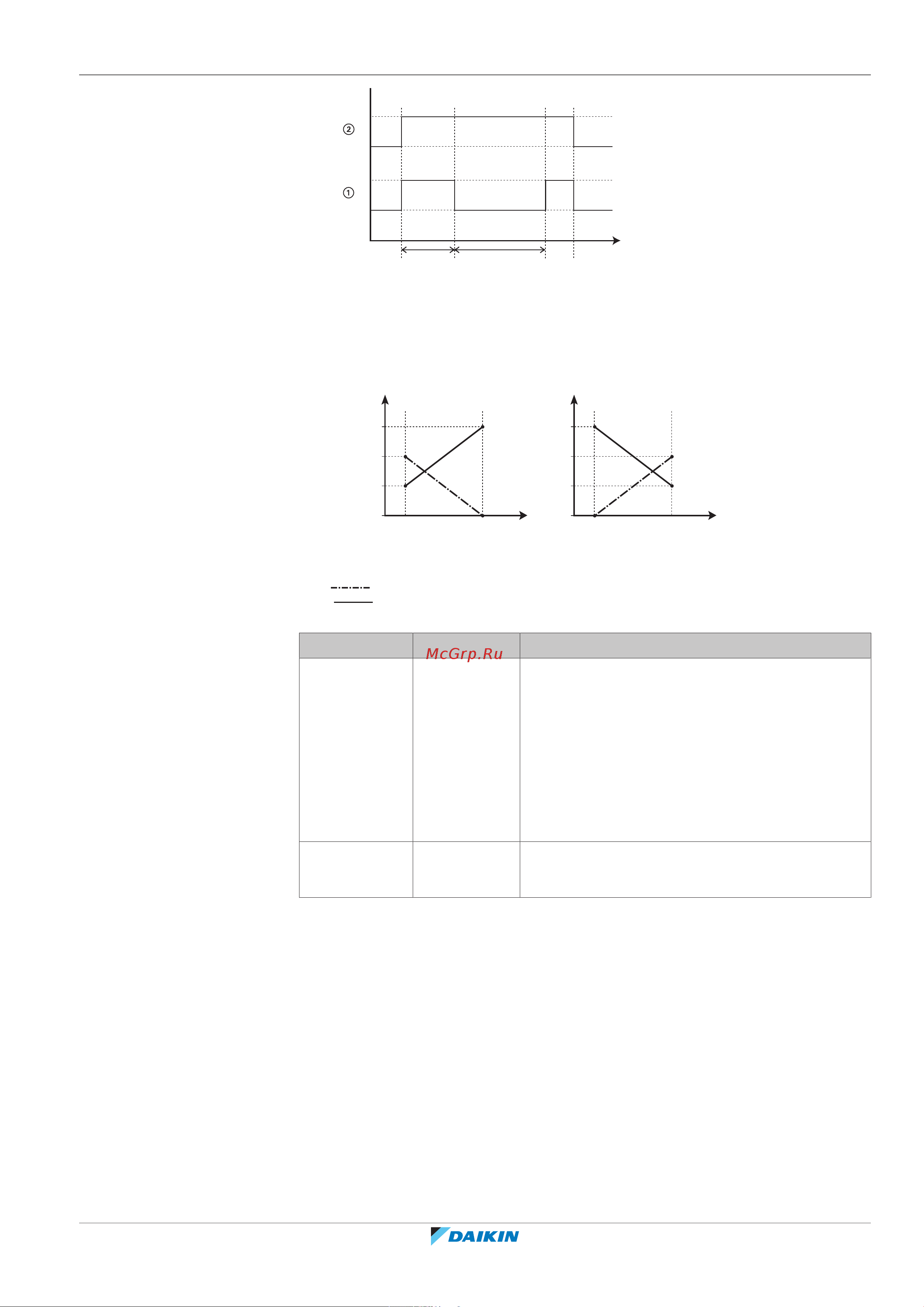

8 | Конфигурирование
Руководство по применению для установщика
173
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
t
1
0
1
0
[8-01] [8-02]
1 Режим нагрева воды бытового потребления тепловым насосом (1=активен,
0=неактивен)
2 Подача на тепловой насос запроса на нагрев воды (1=запрос есть, 0=запроса
нет)
t Время
[8-04]: Дополнительный таймер при [4-02]/[F-01]
t
T
A
t
T
A
0
[8-01]
[5-03] [4-02]
[8-02]
[8-01]+
[8-04]
0
[8-01]
[F-01] 35°C
[8-02]
[8-01]+
[8-04]
T
A
Окружающая (наружная) температура
t Время
Таймер защиты от частых включений
Максимальное время работы для подготовки горячей воды бытового
потребления
# Код Описание
[9.6.4] [8-02] Таймер защиты от частых включений:
Минимальное время между двумя циклами
для горячей воды бытового потребления.
Фактическое время защиты от частых
включений также зависит от настройки [8-04].
Диапазон: 0~10ч
Примечание: Минимальное время составляет
0,5 часа, даже если выбрано значение 0.
[9.6.5] [8-00] Таймер минимального времени работы:
НЕ изменяйте.
