6 | Подготовка
Руководство по применению для установщика
61
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
ИНФОРМАЦИЯ
Режим охлаждения предусмотрен только в:
▪ Реверсивных моделях
▪ Моделях, предназначенных только для нагрева, c установленным
комплектом для переоборудования (EKHBCONV)
▪ Помните рекомендации по расстояниям:
Максимальная разность высоты установки внутреннего и
наружного агрегата
10м
Максимальная разность высоты установки резервуара
горячей воды бытового потребления и наружного агрегата
10м
Максимальная длина водяных труб между внутренним
агрегатом и резервуаром горячей воды бытового
потребления
10м
Максимально допустимое расстояние между 3-ходовым
клапаном и внутренним агрегатом (только для систем с
резервуаром горячей воды бытового потребления)
3м
Максимальная общая длина водяных труб 50м
(a)
(a)
Точную длину водяных труб можно определить с помощью программы Hydronic
Piping Calculation. Программа Hydronic Piping Calculation является частью
программного обеспечения Heating Solutions Navigator, которое доступно на веб-
сайте https://professional.standbyme.daikin.eu. Если нет доступа к программному
обеспечению Heating Solutions Navigator, то обратитесь к своему дилеру.

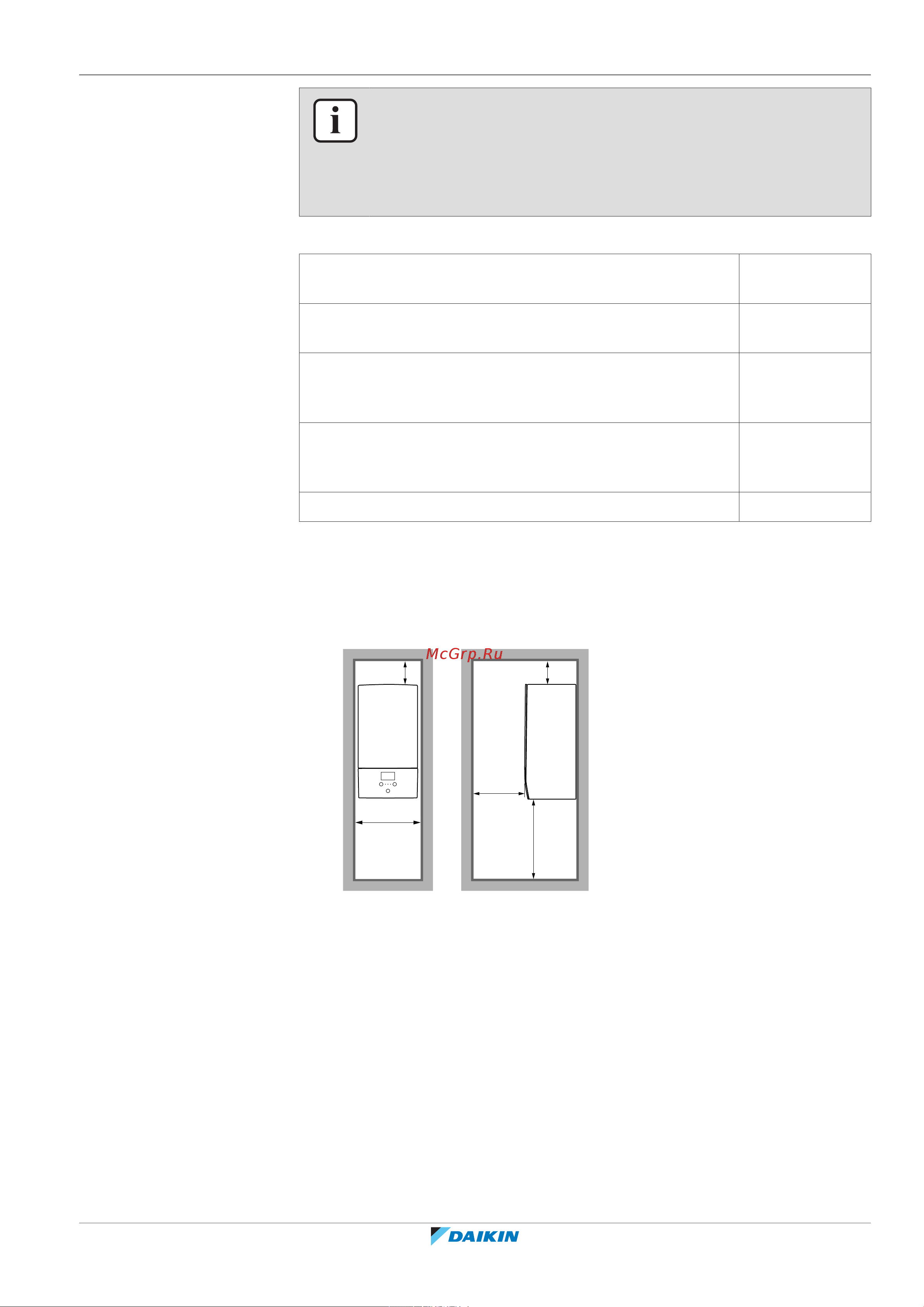

▪ Помните следующие правила организации пространства при установке:
H≥1150
≥200
≥200
≥500
(mm)
≥450
H Высота, измеренная от нижней части корпуса до пола
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте мест, где в атмосфере могут присутствовать мелкие частицы или
пары минерального масла. Избегайте мест, где могут разрушиться и
отвалиться пластмассовые детали, что может привести к протечкам воды.
▪ Акустически уязвимые зоны (например, рядом со спальней), где может
мешать шум при работе.
▪ В местах с высокой влажностью (макс. RH=85%), например, в ванной.
▪ В местах, где возможно замерзание. Окружающая температура внутреннего
агрегата должна быть >5°C.
