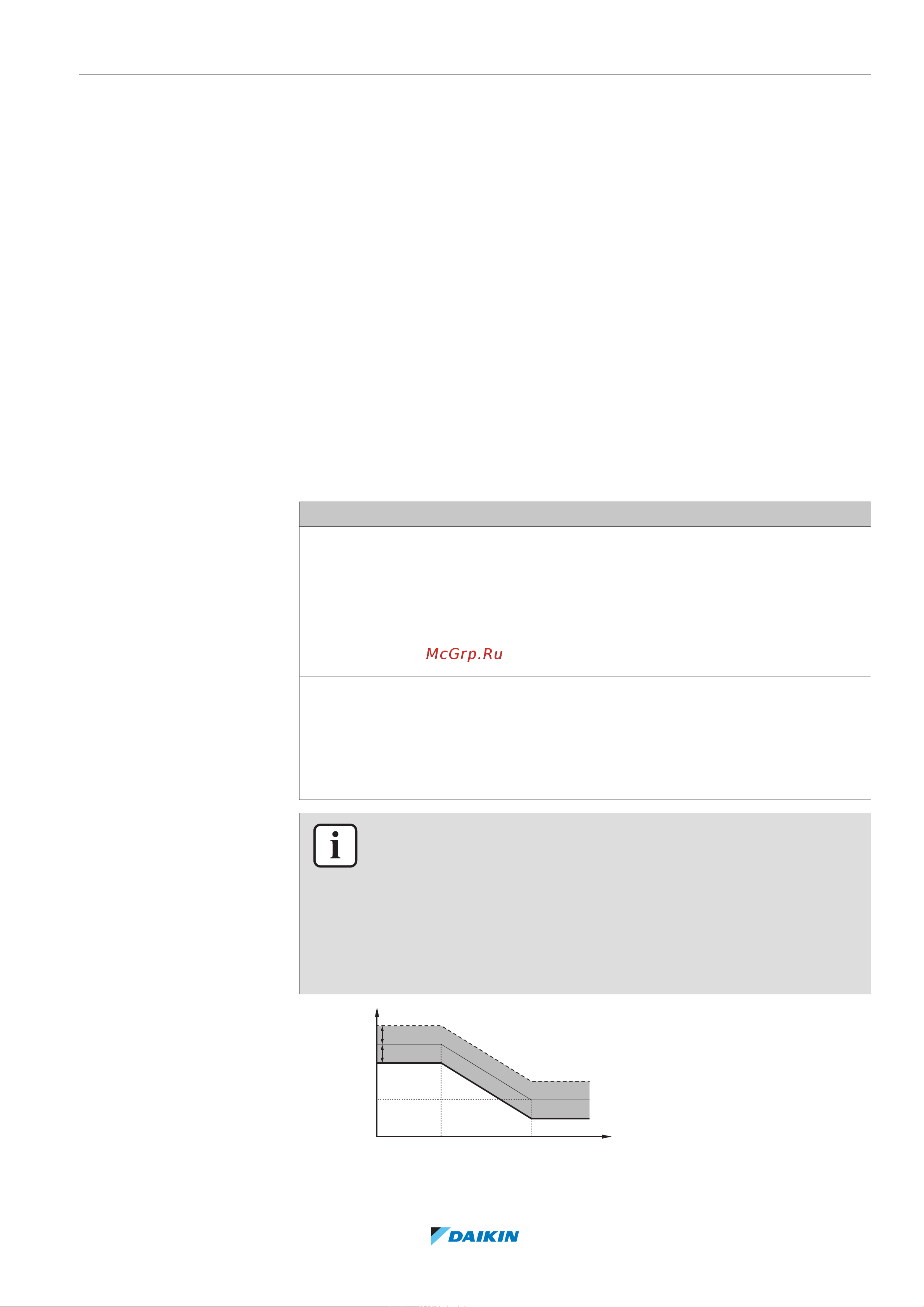

8 | Конфигурирование
Руководство по применению для установщика
135
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Кроме того, также необходимо задать нужную температуру воды на выходе:
если включена Модуляция, то агрегат рассчитывает нужную температуру воды
на выходе автоматически. Эти расчеты выполняются на основе:
▪ предустановленных температур; или
▪ нужных температур с учетом метеоусловий (если включен метеозависимый
режим).
Более того, если включена Модуляция, то нужная температура воды на
выходе понижается или повышается в зависимости от нужной температуры в
помещении и разности между фактической и нужной температурой в
помещении. Результаты следующие:
▪ стабильные температуры в помещении, точно соответствующие нужной
температуре (более высокий уровень комфорта);
▪ меньше циклов включения/выключения (ниже уровень шума, выше комфорт
и выше эффективность);
▪ температуры воды как можно ниже, чтобы соответствовать нужной
температуре (более высокая эффективность).
Если Модуляция отключена, то задайте нужную температуру воды на выходе
через [2] Главная зона.
# Код Описание
[2.C.1] [8‑05] Модуляция:
▪ 0 Нет (отключена)
▪ 1 Да (включена)
Внимание: Нужная температура воды на
выходе может считываться только на
интерфейсе пользователя.
[2.C.2] [8‑06] Максимальная модуляция:
▪ 0°C~10°C
Это значение температуры, на которое
увеличивается или уменьшается нужная
температура воды на выходе.
ИНФОРМАЦИЯ
Когда разрешена модуляция температуры воды на выходе, настроенная кривая
зависимости от погоды должна располагаться выше значения параметра [8-06],
увеличенного на минимальную уставку температуры воды на выходе,
необходимую для достижения стабильного соответствия уставке комфорта для
помещения. Для увеличения эффективности при модуляции возможно
уменьшение уставки температуры воды на выходе. Благодаря настройке кривой
зависимости от погоды на более высокое положение она не может опуститься
ниже минимальной уставки. См. иллюстрацию ниже.
a
+[8-06]
−[8-06]
b
T
a
T
t
a Кривая зависимости от погоды
b Минимальная уставка температуры воды на выходе, необходимая для
достижения стабильного соответствия уставке комфорта для помещения.
