Daikin EABX16DA9W [23/252] Идентификационная табличка внутренний блок
![Daikin EABX16DF6V [23/252] Идентификационная табличка внутренний блок](/views2/1749149/page23/bg17.png)
4 | Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
23
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Код Объяснение
V3 Электропитание

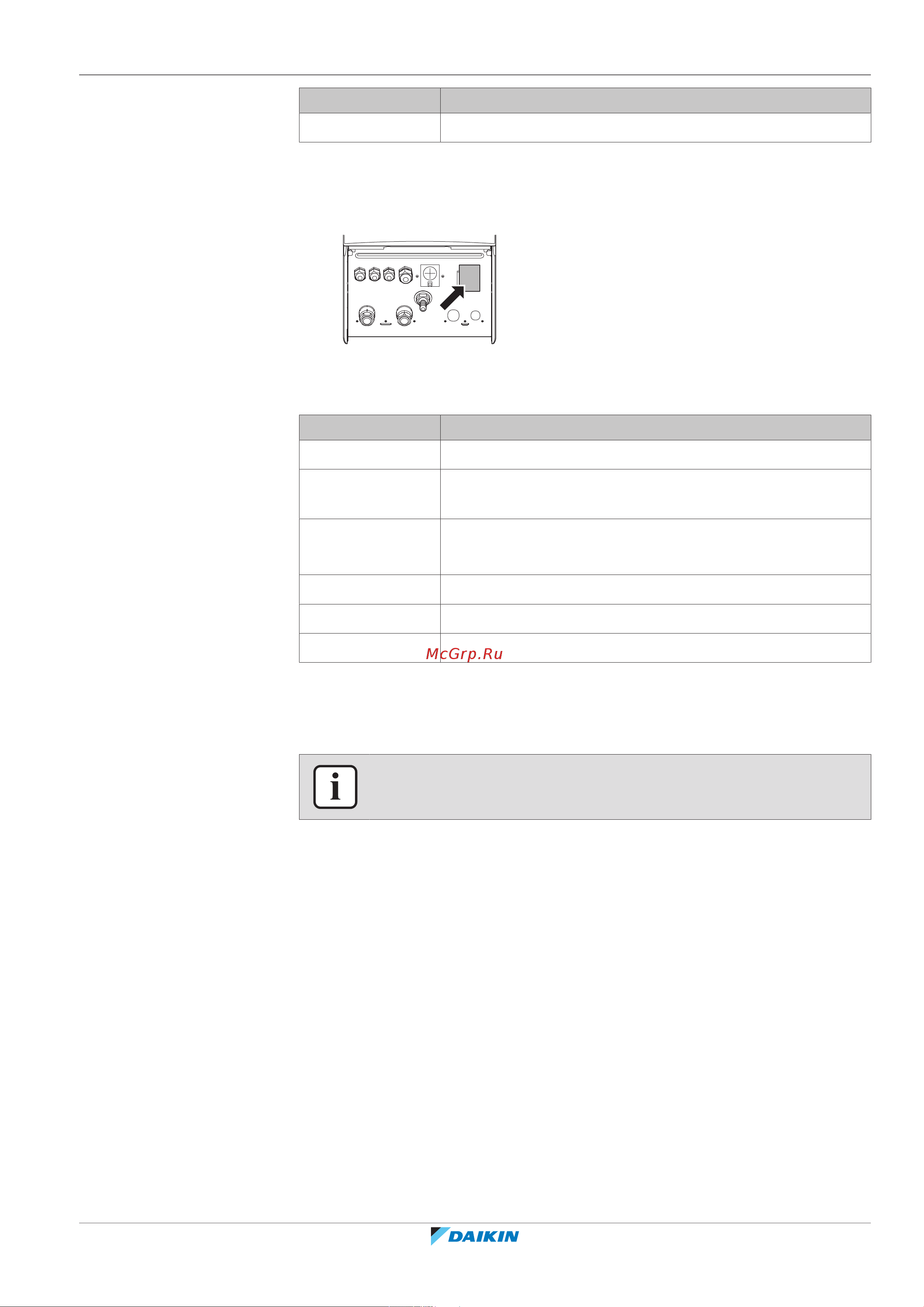

4.2.2 Идентификационная табличка: Внутренний блок
Местоположение
Идентификация модели
Пример: EABH16DF6V
Код Описание
E Европейская модель
AB Настенный гидромодуль сплит-системы с отдельным
резервуаром
H H=только отопление
X=отопление/охлаждение
16 Класс производительности
DF Модельный ряд
6V Модель резервного нагревателя
4.3 Комбинации агрегатов и дополнительного оборудования
ИНФОРМАЦИЯ
Отдельные опции могут поставляться не во все страны мира.
4.3.1 Возможные опции для наружного агрегата
Нагреватель поддона (EKBPH140L7)
▪ Предотвращает обледенение поддона.
▪ Рекомендуется в зонах с низкой окружающей температурой и высокой
влажностью.
Порядок монтажа приводится в руководстве по монтажу нагревателя поддона.
4.3.2 Возможные опции для внутреннего агрегата
Интерфейс пользователя, используемый в качестве комнатного термостата
(BRC1HHDA)
▪ В качестве комнатного термостата используется интерфейс пользователя
подключенный к внутреннему агрегату.
▪ Интерфейс пользователя, используемый в качестве комнатного термостата,
должен устанавливаться в помещении, которое требуется контролировать.
